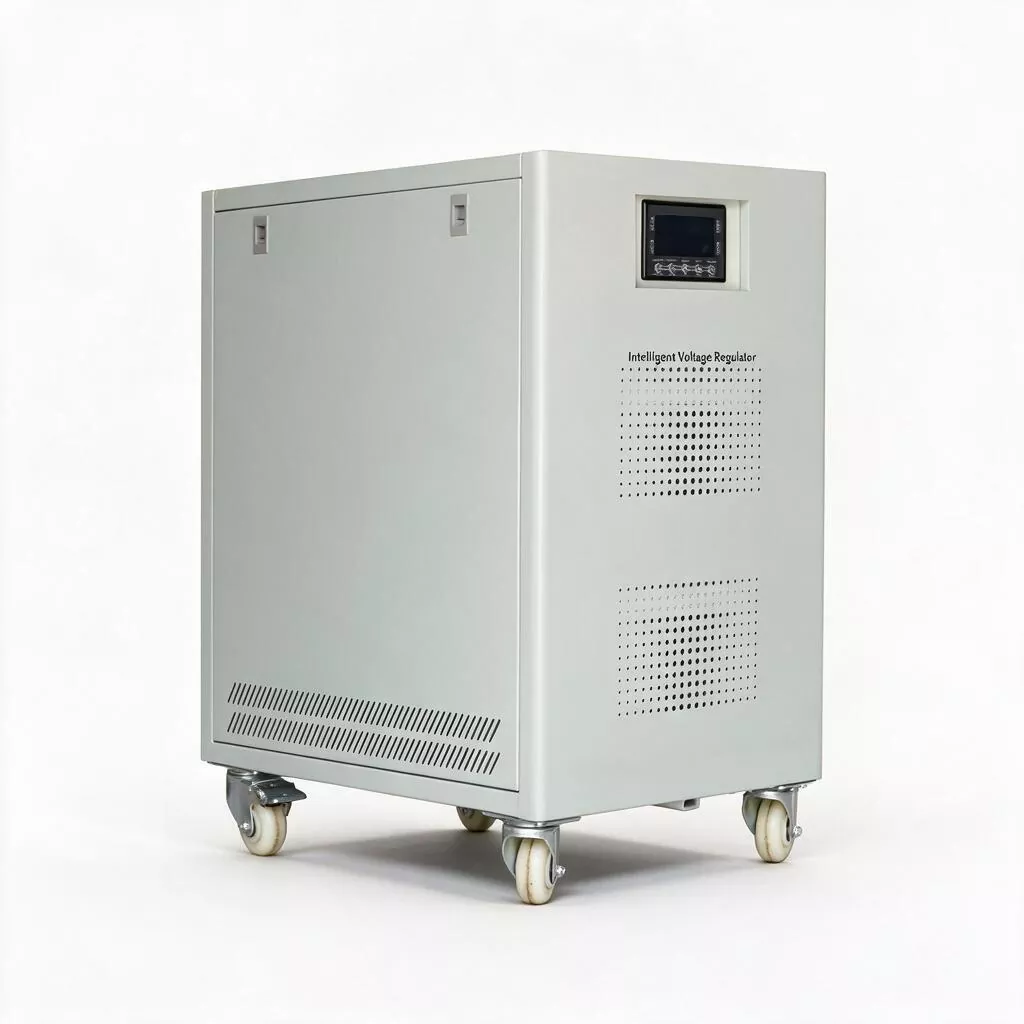

AVR Motor Servo 3 Fasa 100kVA

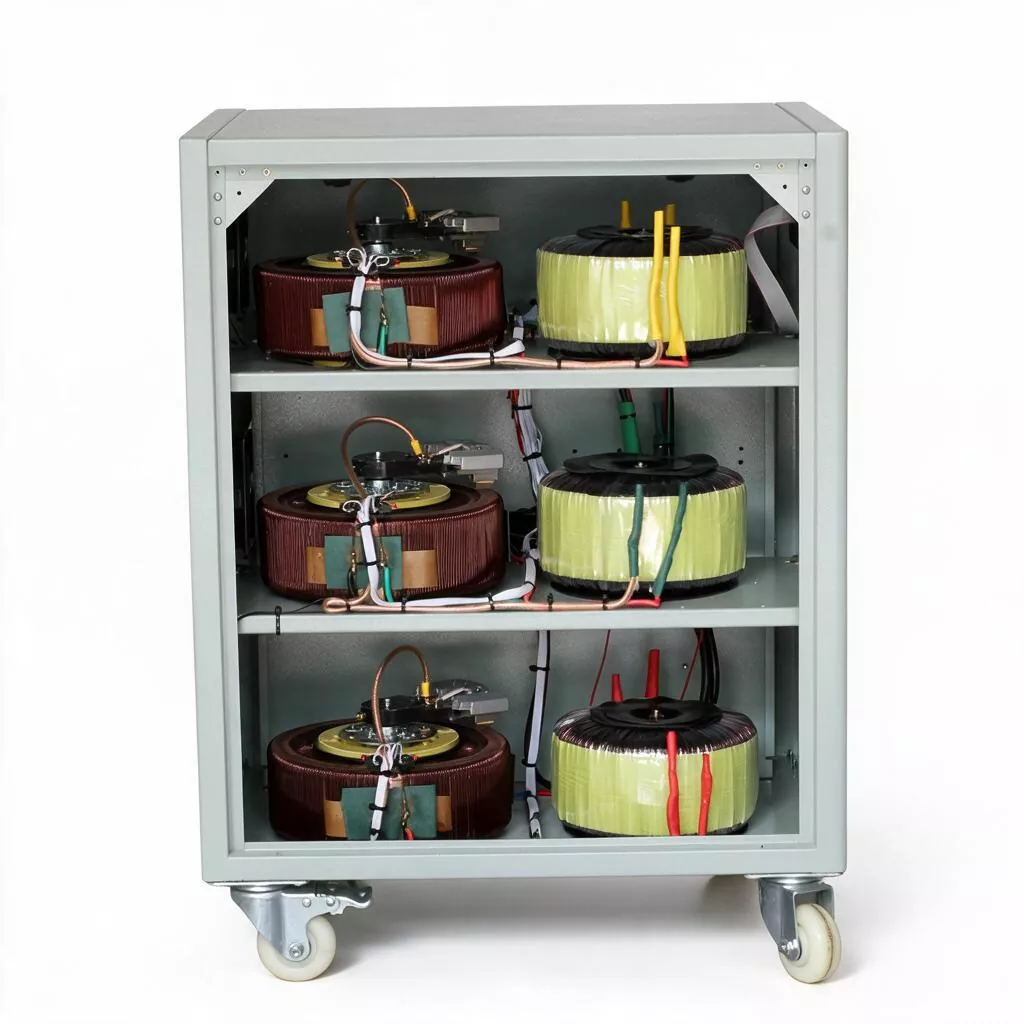

AVR Motor Servo 3 Fasa 100KVA dilengkapi secara dalaman dengan gegelung pengatur voltan jenis lajur yang diluaskan dan komponen berus karbon bersaiz besar. Reka bentuk lebihan elektromagnet membolehkannya mengendalikan kejadian "turun naik kuasa" yang melampau di mana grid kuasa huluan turun kepada 60% daripada voltan terkadar buat sementara waktu dengan mudah: selepas pemulihan voltan, penstabil boleh bertindak balas dengan cepat dan menstabilkan output dalam julat yang boleh diterima, menghalang penukar frekuensi hiliran dan pemacu servo daripada berhenti disebabkan penggera voltan rendah.

Pada masa yang sama, pengubah pampasan gergasinya mempunyai ciri-ciri ketepuan magnetik yang sangat baik, yang boleh memberikan sokongan kejutan arus yang mencukupi apabila berbilang motor kuasa besar (jumlah kuasa kira-kira 80KW) dimulakan serentak, tidak seperti peralatan elektronik yang terdedah kepada mencetuskan penguncian arus lebihan serta-merta dengan mudah.

Parameter Produk

Ciri-ciri Utama

1. Kapasiti peringkat Hab Pengedaran

Kapasiti undian 100KVA, arus undian kira-kira 152A (380V tiga fasa). Ia boleh dipasang terus di bilik pengedaran utama kilang atau kabinet masuk utama bangunan, berfungsi sebagai nod peraturan voltan berpusat untuk keseluruhan bengkel, keseluruhan bangunan atau kawasan taman. Ini memudahkan struktur pengedaran dan mengurangkan risiko penyelarasan berbilang peranti berkapasiti kecil yang disambungkan secara selari.

2. Keupayaan turun naik anti-kuasa

Berdasarkan pengubah kapasiti ultra besar jenis aruhan elektromagnet, ia mempunyai toleransi kejatuhan mendadak voltan yang sangat kuat. Apabila voltan masukan turun kepada 60% - 70% daripada nilai undian, penstabil masih boleh mengekalkan output yang stabil, dengan berkesan menahan "turun naik kuasa" yang disebabkan oleh sambaran petir, tindakan suis peringkat atas atau pensuisan beban besar, dan mengelakkan peralatan sensitif tersandung akibat voltan bawah.

3. Kestabilan dinamik dan haba

Untuk keadaan kerja yang melampau di mana berpuluh-puluh motor di bengkel besar dihidupkan serentak, SBW-100KVA boleh menahan arus jangka pendek (≤5 saat) beberapa kali ganda arus undian tanpa tersandung atau memintas, memastikan permulaan kendiri yang lancar bagi kumpulan peralatan dan memampatkan masa pemulihan pengeluaran daripada "tahap jam" kepada "tahap kedua".

4. Struktur mekanikal tugas berat

Saiz kabinet ialah 700×550×1300mm, dengan berat bersih 175kg. Struktur dalaman menggunakan gegelung tembaga tebal dan teras kepingan keluli silikon berorientasikan kebolehtelapan magnet tinggi, dengan tahap penebat gred A. Kekuatan mekanikal dan margin elektrik keseluruhan mesin adalah mencukupi, dan hayat perkhidmatan reka bentuk melebihi 15 tahun. Tidak ada keperluan untuk penggantian besar-besaran komponen teras sepanjang keseluruhan kitaran hayat.

5. Reka bentuk penyelenggaraan yang minimum

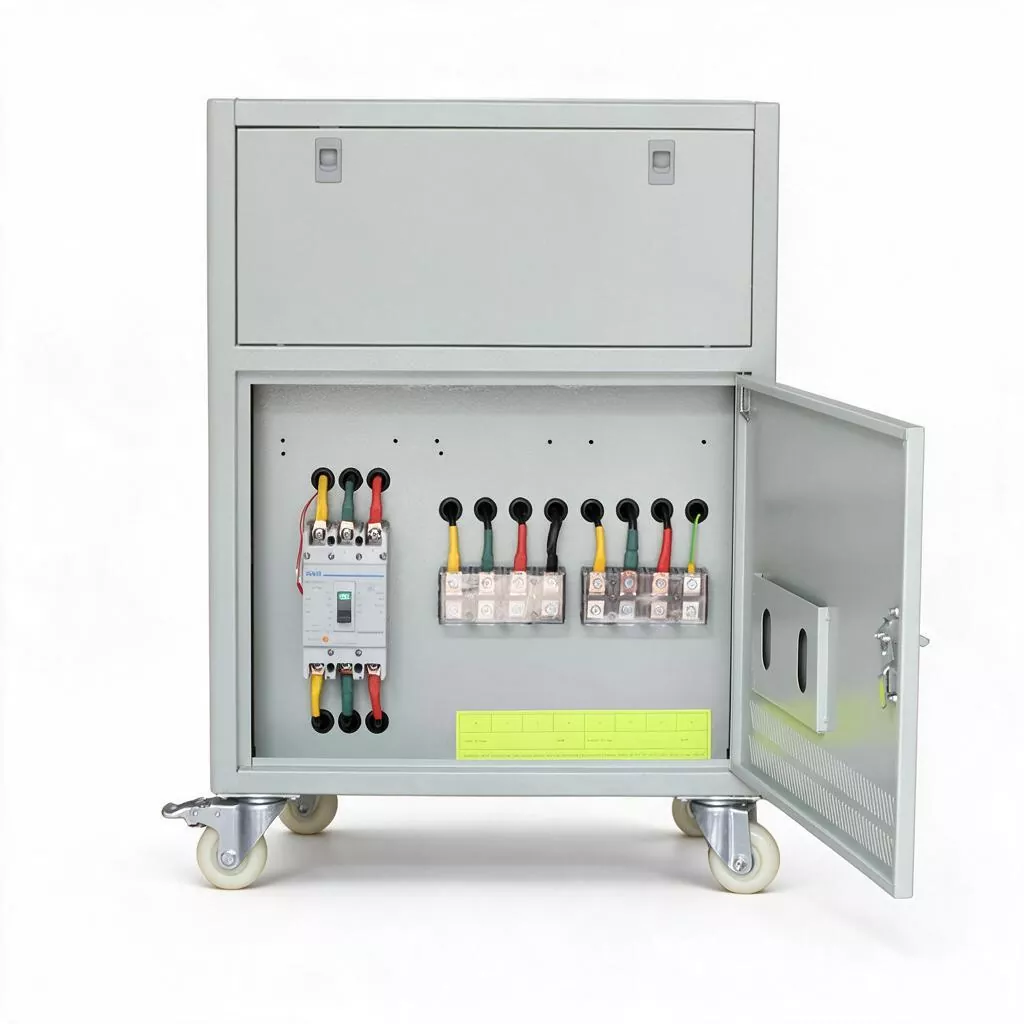

AVR Motor Servo 3 Fasa 100KVA mengguna pakai komponen berus karbon jenis laci bersaiz standard antarabangsa, membolehkan pemeriksaan visual dan penggantian pantas tanpa membuka; susun atur dalaman adalah jelas, dan terminal sambungan menggunakan busbar tembaga standard untuk pengetatan biasa yang mudah dan pemeriksaan pengukuran suhu inframerah. Alat ganti sangat serba boleh, dengan kitaran perolehan yang singkat dan kos yang rendah.

6. Perlindungan pelbagai peringkat dan pintasan berlebihan

Disepadukan dengan enam lapisan perlindungan elektrik (lebih beban, lebihan voltan, undervoltage, litar pintas, terlalu panas, kehilangan fasa), dan dilengkapi dengan suis pintasan dwi manual/automatik. Suis pintasan automatik boleh bertukar serta-merta sekiranya berlaku keabnormalan dalaman untuk memastikan bekalan kuasa berterusan untuk beban; pintasan manual adalah mudah untuk penyelenggaraan peralatan tanpa gangguan pengeluaran, memenuhi keperluan pengeluaran berterusan untuk perusahaan besar.

7. Antara muka pemantauan pintar

Antara muka komunikasi RS485 standard (protokol Modbus-RTU), dan modul komunikasi Ethernet pilihan. Ia boleh memuat naik voltan input/output, kadar beban, suhu dalaman, peristiwa penggera dan data operasi lain ke sistem komputer atas dalam masa nyata, mencapai pemantauan terpusat dan amaran kerosakan oleh pusat operasi dan penyelenggaraan.

Aplikasi Produk

1. Pembuatan kereta berskala besar dan bengkel pengecapan industri berat: Menyediakan jumlah penstabilan voltan talian masuk untuk talian pengecapan 1000T dan ke atas, kelompok robot kimpalan dan bengkel pengecatan berskala besar, memastikan ketekalan dalam kitaran pengecapan dan kualiti kimpalan.

2. Hospital tertier dan taman perubatan: Dipasang di bilik pengedaran utama hospital, menyediakan pengurusan bekalan kuasa berpusat untuk pusat pengimejan (MRI berbilang, CT, DSA), penghawa dingin pembersihan bilik operasi, dan peralatan pensterilan berskala besar di bilik bekalan pusat, memastikan keselamatan pesakit dan keselamatan aset peralatan.

3. Pusat data dan hab komunikasi peringkat serantau: Terletak di sebelah baris masuk bilik komputer IDC bersaiz sederhana atau bilik komputer penumpuan komunikasi wilayah, mengurangkan kesan turun naik voltan bahagian hadapan pada bekalan kuasa pensuisan frekuensi tinggi dan pemampat penyaman udara ketepatan, dan memanjangkan jangka hayat pek bateri UPS.

4. Kompleks komersial dan pusat pameran yang besar: Menyediakan kestabilan voltan julat penuh untuk kuasa pencahayaan, unit utama penghawa dingin pusat, sistem eskalator di hotel lima bintang, pusat membeli-belah besar, dan pusat pameran antarabangsa, mengelakkan aduan pelanggan dan kerugian operasi akibat turun naik voltan.

5. Bekalan air perbandaran dan rawatan kumbahan: Dipasang di hujung talian masuk bilik pam bekalan air bandar dan bilik kipas pengudaraan loji rawatan kumbahan yang besar, memastikan operasi infrastruktur utama yang berterusan dan tidak terganggu untuk perkhidmatan awam semasa turun naik grid kuasa pada musim hujan.

6. Penyimpanan sejuk yang besar dan pemprosesan makanan: Menyediakan perlindungan penstabilan voltan untuk kumpulan pemampat penyejukan ammonia, kipas terowong beku yang cepat, dan sistem pengagihan kuasa talian pembungkusan automatik, menghalang voltan tidak normal daripada menyebabkan pelarian suhu dalam storan sejuk dan mengakibatkan kerugian besar.

Mengapa memilih AVR Motor Servo 3 Fasa ini?

1. AVR Motor Servo 100KVA Fasa 3 menggunakan penggulungan gegelung tembaga semua dan sistem penebat tahap A gred tinggi. Penggunaan kuprum dan besi sebenar jauh melebihi paras purata industri, memastikan histerisis yang sangat rendah dan kehilangan arus pusar (kecekapan ≥ 96%) di bawah keadaan beban penuh. Satu-satunya komponennya yang mudah terdedah - berus karbon - menggunakan bahan grafit tembaga bersaiz standard antarabangsa, dengan kitaran penggantian sehingga 3-5 tahun, dan alat gantinya sangat serba boleh, dengan kos penggantian satu masa yang sangat rendah.

2. Reka bentuk keseluruhan menyimpan margin elektrik dan mekanikal yang mencukupi, menghapuskan masalah kegagalan "gaya undur" yang dihadapi oleh peralatan elektronik kuasa seperti pengeringan kapasitor elektrolitik dan penuaan modul IGBT semasa hayat perkhidmatan. Bagi jabatan kewangan, ini adalah aset tetap yang boleh disusut nilai selama lebih 15 tahun, dengan kos pelunasan tahunan yang sangat kompetitif.

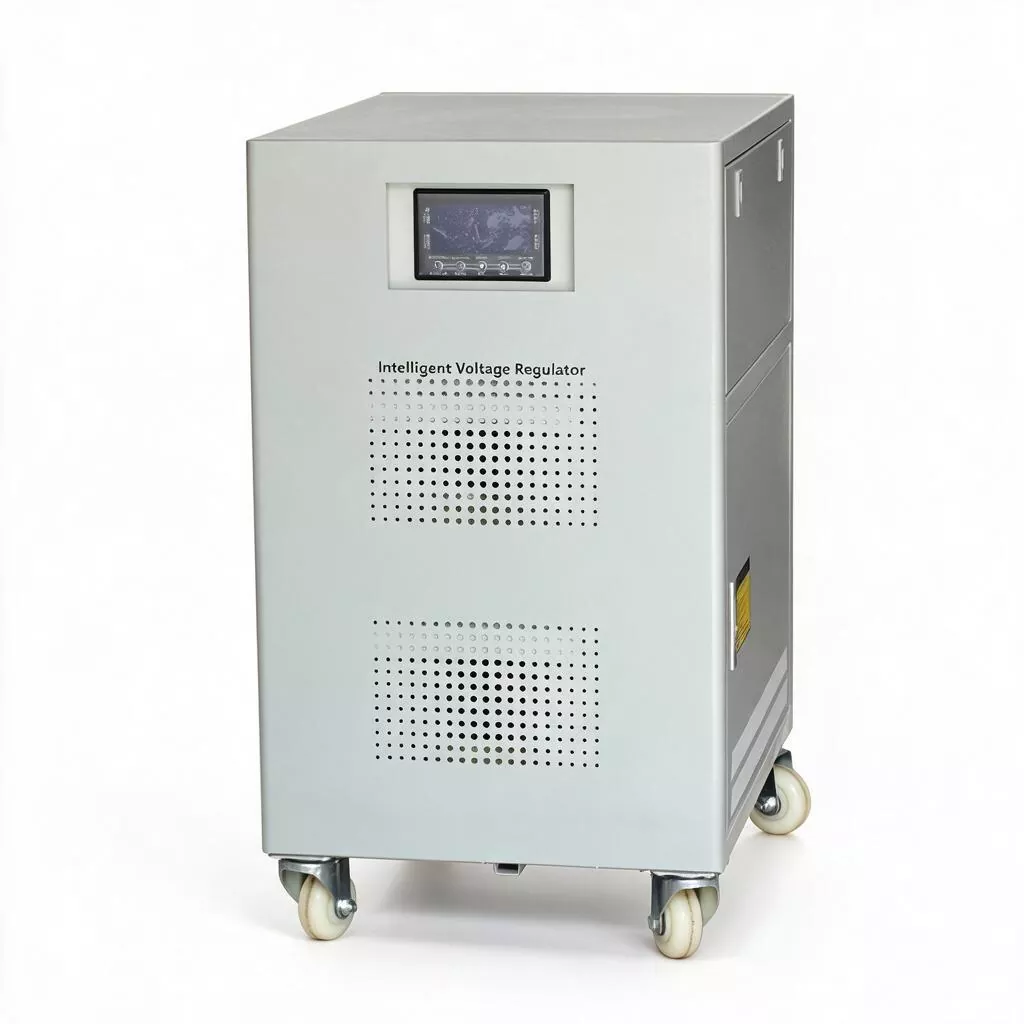

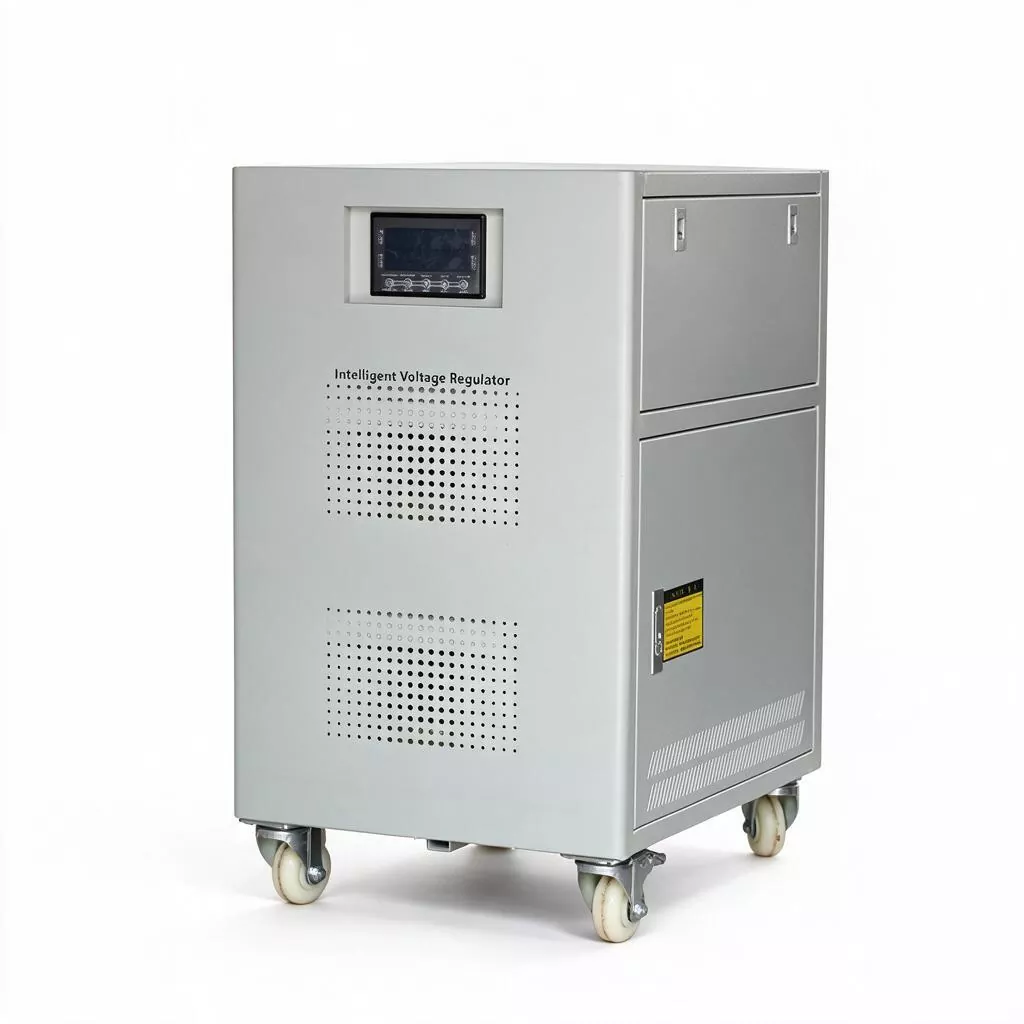

3. Reka bentuk struktur model 100KVA mempertimbangkan sepenuhnya keperluan praktikal pengguna berskala besar: mengguna pakai pintu penyelenggaraan buka sisi dan bingkai berus karbon jenis laci, dengan pemeriksaan dan penggantian berus karbon selesai dalam masa 20 minit, tanpa perlu memutuskan sambungan litar utama talian masuk; dilengkapi dengan meter digital LED skrin besar dan penunjuk kod kerosakan, membolehkan juruelektrik barisan pertama mengesan masalah dengan cepat; antara muka komunikasi RS485 yang dikhaskan menyokong sambungan ke DCS atau sistem pemantauan kuasa, membolehkan pengukuran jauh, isyarat jauh dan alat kawalan jauh.

Perkhidmatan Penyesuaian

KTAC menyediakan perkhidmatan OEM/ODM, termasuk warna rupa, kaedah pembungkusan, julat voltan input/output dan modul fungsi khas (seperti peranti penapis EMI, peranti perlindungan kilat, antara muka pemantauan RS232/RS485), dll. Sila hubungi kami untuk penyelesaian tersuai.

Soalan Lazim

1. Apakah nilai arus penstabil 100KVA? Apakah keperluan untuk kabel masuk bahagian hadapan?

Arus undian bagi penstabil 380V tiga fasa adalah lebih kurang 152A. Memandangkan kehilangan kecekapan penstabil itu sendiri (kira-kira 4%) dan kemungkinan beban lampau jangka pendek, 3 Fasa 100KVA Servo Motor AVR disyorkan untuk mengkonfigurasi pemutus litar kes acuan (MCCB) dengan kapasiti tidak kurang daripada 200A di hujung hadapan. Kabel masuk disyorkan untuk menggunakan YJV 3×70mm² + 2×35mm² atau spesifikasi yang lebih tinggi (teras tembaga), dan pemilihan khusus hendaklah disahkan berdasarkan jarak peletakan sebenar (≤50 meter) untuk mengira penurunan voltan. Kami boleh menyediakan anda dengan helaian pengiraan pemilihan kabel percuma.

2. Bagaimanakah peralatan ini sepadan dengan pengubah bahagian hadapan (seperti 1250KVA)?

SBW-100KVA sesuai untuk cawangan penyuap utama sisi voltan rendah transformer dengan kapasiti 500KVA hingga 1600KVA. Ia bertindak sebagai "lapisan pengasingan penstabilan" yang dimasukkan di antara pengubah dan beban bengkel. Adalah disyorkan untuk memasang pemutus litar pengasingan dan penangkap kilat di hujung hadapan penstabil, dan mengkonfigurasi kabinet pengedaran untuk zon proses berbeza di hujung belakang mengikut proses berbeza dalam bengkel untuk mencapai perlindungan berperingkat.

3. Apakah tahap khusus keupayaan "kejutan anti-getaran"?

Apabila voltan masukan turun kepada 60% daripada nilai terkadar dalam 100ms (iaitu, 228V), voltan keluaran SBW-100KVA masih boleh dikekalkan dalam lingkungan ±3% (iaitu, 369V - 392V). Ini adalah penting untuk penukar frekuensi hujung belakang dan penyentuh untuk mengekalkan penglibatan. Untuk penurunan dalam tempoh yang lebih lama, adalah perlu untuk menggabungkan ATS bahagian hadapan dan sistem penjana untuk tindak balas yang diselaraskan. Kami boleh menyediakan penyelesaian kesinambungan bekalan kuasa keseluruhan.

4. Bagaimanakah kitaran baik pulih utama dan kos penggantian alat ganti utama?

Adalah disyorkan untuk menjalankan penyelenggaraan menyeluruh setiap 5 tahun (termasuk penggantian berus karbon, pelinciran galas, terminal mengetatkan, dan ujian penebat). Pemasangan berus karbon adalah satu-satunya bahan habis pakai biasa, dan kos penggantian kelompok jauh lebih rendah daripada kos menggantikan keseluruhan papan kuasa penstabil elektronik. Hayat reka bentuk keseluruhan mesin adalah> 15 tahun, dan pengubah teras boleh beroperasi selama lebih daripada 20 tahun.

5. Bagaimanakah fungsi dwi-bypass memastikan pengeluaran berterusan dalam operasi sebenar?

Panel peralatan mempunyai suis pemilihan "penstabilan/pintasan". Apabila penyelenggaraan diperlukan, tukar suis ke kedudukan "pintasan" (pada masa ini, penyentuh dalaman akan menyambungkan beban secara langsung ke kuasa sesalur), badan penstabil boleh dimatikan dengan selamat untuk penyelenggaraan, dan bekalan kuasa beban tidak akan terganggu. Selepas penyelenggaraan selesai, tukar semula ke mod "penstabilan". Keseluruhan proses menyokong operasi pengeluaran tanpa henti, tetapi ia mesti dilakukan oleh juruelektrik bertauliah.

6. Adakah terdapat sebarang keperluan khas untuk tanah pemasangan untuk berat 175kg?

Peralatan ini mempunyai tapak galas beban dan empat lubang penetapan pemasangan. Untuk lantai simen biasa, ia boleh terus diletakkan dan dipasang; untuk lantai anti-statik atas atau papak lantai, adalah disyorkan untuk memasang tapak galas beban keluli saluran 10# di bahagian bawah peralatan untuk mengagihkan berat kepada rasuk dan tiang struktur. Lukisan pemasangan kami akan menunjukkan dengan jelas keperluan beban dan dimensi tetap.
