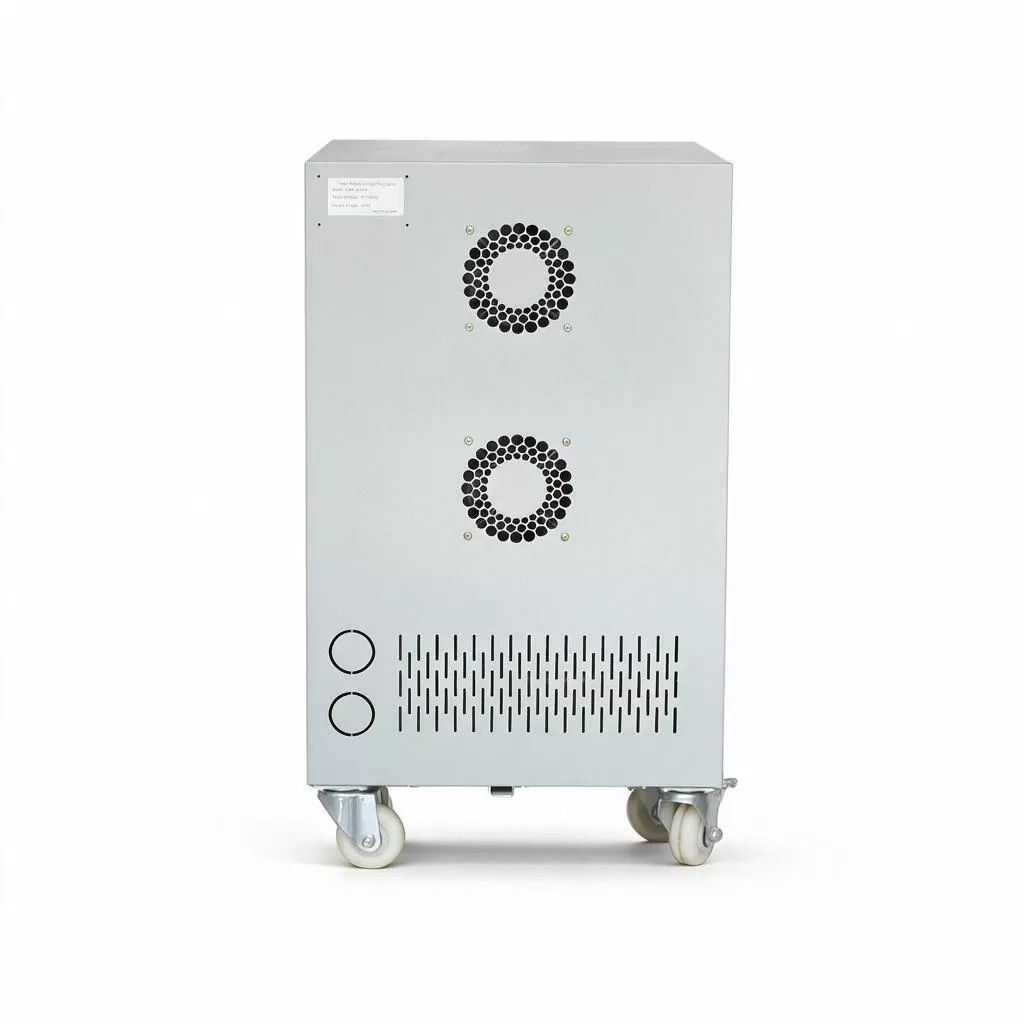

AVR Motor Servo 3 Fasa 30kVA

Bagi ketua jurutera kilang dan penyelia penyelenggaraan peralatan, apabila merancang sistem kuasa, "ruang" dan "kuasa" sentiasa menjadi sepasang faktor bercanggah yang memerlukan pertimbangan yang teliti. Terutamanya di taman perindustrian bandar di mana tanah yang terhad, kawasan bilik pengedaran sering ditetapkan semasa pembinaan bangunan kilang, dan pengembangan berikutnya kos kejuruteraan awam adalah sangat tinggi dan prosesnya panjang.

AVR Motor Servo 3 Fasa 30KVA boleh menyelesaikan masalah ini dengan berkesan. Ia berkongsi saiz casis yang sama, kedudukan lubang asas pemasangan yang sama, dan susun atur terminal masuk dan keluar yang sama dengan SBW-20KVA berkapasiti lebih rendah, tetapi ia memuatkan pengubah pampasan bersaiz lebih besar dan gegelung pengatur voltan. Kapasiti keluaran berkadar meningkat daripada 20KVA kepada 30KVA.

Ini bermakna apabila barisan pengeluaran anda dinaik taraf daripada beban 15-18KW kepada beban 22-27KW, anda tidak perlu menghubungi pasukan pembinaan untuk merobohkan dinding dan menggerudi lubang, tidak perlu membuat semula bar keluli asas kabinet pengedaran, atau bimbang sama ada kabel masuk dan keluar asal terlalu pendek. Hanya tarik keluar keseluruhan mesin 20KVA, tolak pada tempatnya sebagai 30KVA, dan sambung semula kabel untuk melengkapkan peningkatan "seperti lompatan kapasiti".

Parameter Produk

Kelebihan prestasi

Kapasiti berkadar 30KVA sepadan dengan arus undian kira-kira 46A (tiga fasa 380V), yang boleh meliputi keseluruhan barisan pemasangan kilang kecil dan sederhana, pemampat udara jenis skru besar (paras 37KW), sistem pemanas dan hidraulik mesin pengacuan suntikan berkuasa besar, serta bangunan pusat membeli-belah berkuasa besar dan unit penyaman udara.

Arus permulaan motor boleh mencapai 7-8 kali ganda arus undian. Penstabil voltan elektronik biasa terdedah kepada ralat pintasan atau kerosakan akibat arus lebihan serta-merta. Walaupun SBW-30KVA menggunakan peraturan servo aruhan elektromagnet, tiada risiko kerosakan arus lampau peranti semikonduktor kuasa. Komponen pengubah dan berus karbonnya mempunyai kapasiti beban lampau jangka pendek yang sangat kuat, yang dapat dengan tenang menghadapi ujian teruk yang dibawa oleh penghentian permulaan yang kerap bagi motor besar.

Selain itu, AVR Motor Servo 3 Fasa 30KVA mengguna pakai teknologi peraturan bebas tiga fasa demi fasa. Walaupun dalam keadaan beban berat di mana arus tiga fasa tidak seimbang, ia boleh menstabilkan voltan keluaran setiap fasa dalam ketepatan ±3%. Kipas kawalan suhu pintar digabungkan dengan sistem penebat tahap A gred tinggi untuk memastikan operasi berterusan 24 jam pada beban penuh dalam persekitaran 40 ℃, menjadikannya benar-benar "pemain tugas berat gred industri".

Ciri-ciri Utama

1. Ketumpatan kuasa ultra tinggi

Dimensi luaran ialah 500×380×670mm, sama seperti model 20KVA, tetapi dengan peningkatan kapasiti sebanyak 50%. Ketumpatan kuasa adalah peneraju industri, terutamanya sesuai untuk pengubahsuaian dan projek naik taraf di bilik pengedaran dengan ruang terhad dan tiada kemungkinan pengembangan. Lubang pemasangan dan terminal pendawaian adalah konsisten, membolehkan penggantian cepat dalam beberapa minit.

2. Toleransi beban impak tinggi

Dioptimumkan khas untuk beban induktif seperti motor berkuasa tinggi, pemampat dan pam hidraulik, AVR Motor Servo 3 Fasa 30KVA boleh menahan arus hentaman jangka pendek yang melebihi arus undian sebanyak 8 kali tanpa tersandung atau memintas, memastikan permulaan peralatan beban berat yang lancar dan mengelakkan gangguan pengeluaran yang disebabkan oleh penurunan voltan permulaan.

3. Kestabilan jangka panjang di bawah keadaan beban berat

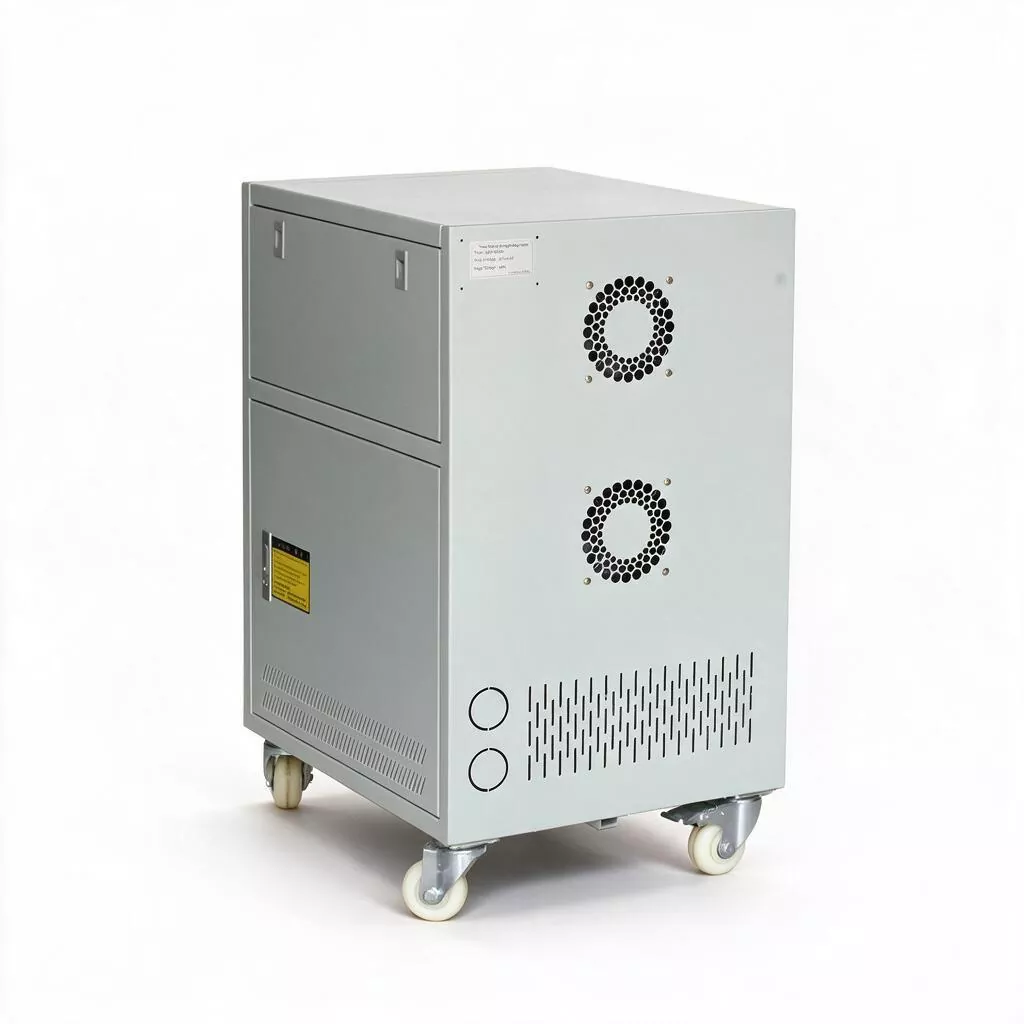

Menggunakan gegelung pengubah pampasan yang menebal dan komponen berus bersaiz lebih besar, kapasiti bawaan arus undian ditingkatkan kepada 46A, dengan penjanaan haba yang lebih rendah. Kenaikan suhu bersih adalah kurang daripada 60°C, dan digabungkan dengan sistem penyejukan udara paksa, ia boleh melakukan operasi tiga anjakan berterusan dalam persekitaran perindustrian bersuhu tinggi dan berdebu.

4. Peraturan ketepatan tinggi tiga fasa bebas

Litar pensampelan secara bebas mengesan dan memacu setiap voltan fasa, walaupun apabila beban tiga fasa sangat tidak seimbang (seperti menyambungkan sejumlah besar lampu fasa tunggal dan kuasa tiga fasa secara serentak), ia boleh menstabilkan setiap keluaran fasa secara bebas dalam ±3% untuk melindungi PLC sensitif voltan, pemacu servo dan instrumen kawalan suhu ketepatan dengan berkesan.

5. Struktur topologi elektromagnet kebolehpercayaan tinggi

Berbeza daripada penstabil voltan semua elektrik, mesin ini menggunakan struktur pengatur voltan jenis servo + lajur, tanpa peranti pensuisan kuasa yang terdedah, dengan rintangan yang kuat terhadap lonjakan kilat, dan sesuai untuk kawasan perindustrian terpencil dengan kualiti grid yang lemah (harmonik yang teruk, turun naik voltan yang drastik). Hayat perkhidmatan yang direka bentuk melebihi 15 tahun, dengan kadar kegagalan yang sangat rendah sepanjang keseluruhan kitaran hayat.

6. Perlindungan dan pintasan peringkat sistem yang komprehensif

Perlindungan enam lapisan bersepadu termasuk beban lampau, voltan lampau, voltan terkurang, litar pintas, kepanasan lampau dan kehilangan fasa, dan fungsi pintasan dwi mekanikal/elektrik terbina dalam. Apabila anomali dalaman berlaku, ia secara automatik beralih kepada bekalan kuasa langsung daripada sesalur kuasa, memastikan beban kritikal tidak pernah dimatikan, manakala panel mengeluarkan tanda penggera yang boleh didengar dan visual.

7. Keupayaan pengembangan antara muka yang fleksibel

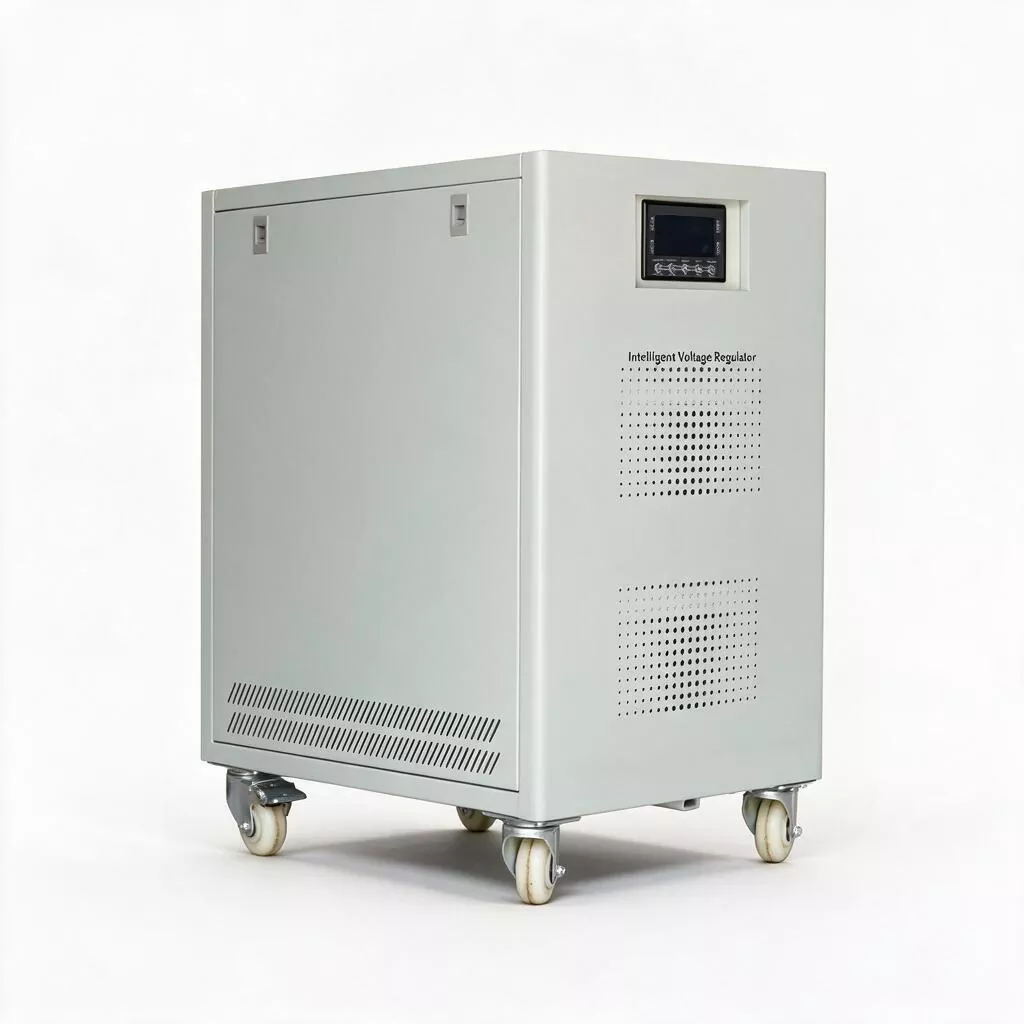

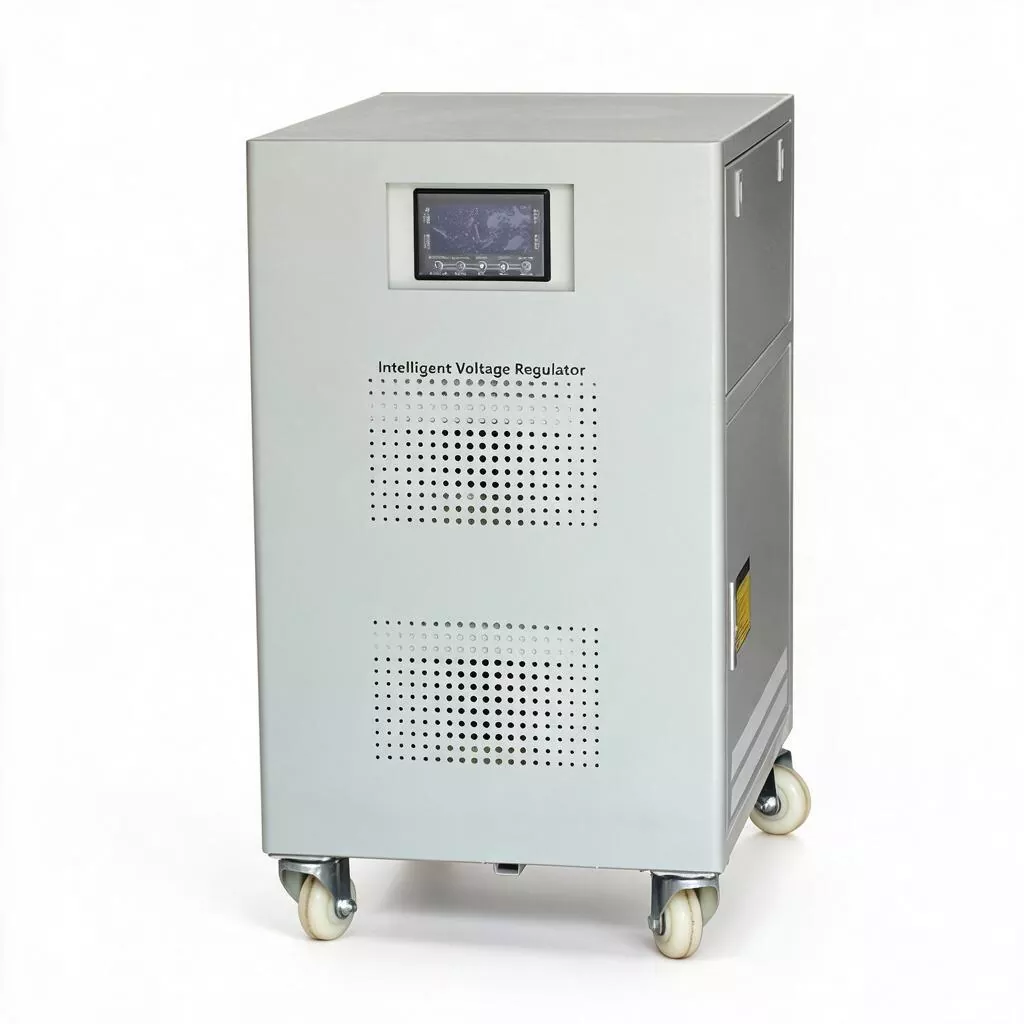

Konfigurasi standard termasuk paparan voltan tiga fasa LED digital; antara muka komunikasi RS485 pilihan, menyokong protokol Modbus-RTU, boleh disambungkan ke sistem DCS kilang atau platform pengurusan tenaga (EMS), membolehkan pemantauan jauh, rakaman aliran voltan dan amaran kerosakan.

Aplikasi Produk

1. Pengurusan pengagihan kuasa berpusat untuk kilang kecil dan sederhana: Dipasang di kabinet masuk utama bengkel, ia menyediakan penstabilan voltan berpusat untuk keseluruhan barisan pengeluaran (kumpulan mesin kawalan berangka, peralatan kimpalan, peralatan mengangkat), meningkatkan kualiti kuasa keseluruhan bengkel.

2. Industri pengacuan suntikan dan tuangan berskala besar: Menyediakan bekalan kuasa yang stabil untuk gelang pemanas dan motor pam minyak hidraulik mesin pengacuan suntikan 200T hingga 350T, menghalang turun naik voltan daripada menyebabkan suhu pemanasan yang tidak terkawal atau tekanan suntikan yang tidak stabil, dan mengurangkan kadar sekerap.

3. Sistem udara termampat: Dilengkapi dengan pemampat udara skru 37KW dan ke bawah dan pemampat udara omboh, ia menyelesaikan masalah hentaman arus besar semasa permulaan, memastikan tekanan stabil sistem udara termampat dan melindungi penyentuh dan geganti haba.

4. Sistem HVAC berskala besar komersial: Sesuai untuk unit penyejukan air penghawa dingin pusat, kipas menara penyejuk dan pam air beredar di pusat beli-belah, hotel dan bangunan pejabat berskala besar, menyediakan bekalan kuasa voltan yang stabil untuk mengelakkan perlindungan kepanasan melampau pemampat tersandung akibat voltan rendah.

5. Pemprosesan logam dan pembentukan kepingan logam: Menyediakan bekalan kuasa tulen untuk sistem hidraulik dan pengawal CNC mesin ricih besar, mesin lentur dan mesin tebukan, memastikan ketepatan pemprosesan dan jangka hayat acuan.

6. Rawatan air dan kemudahan perbandaran: Digunakan di stesen janakuasa besar untuk pam air, kipas pengudaraan di loji rawatan kumbahan, dan stesen pam saliran perbandaran, dsb., untuk memastikan operasi infrastruktur awam yang stabil.

Perkhidmatan Penyesuaian

KTAC menyediakan perkhidmatan OEM/ODM, termasuk warna rupa, kaedah pembungkusan, julat voltan input/output dan modul fungsi khas (seperti peranti penapis EMI, peranti perlindungan kilat, antara muka pemantauan RS232/RS485), dll. Sila hubungi kami untuk penyelesaian tersuai.

Soalan Lazim

1. SBW-30KVA dan 20KVA mempunyai dimensi yang sama. Bagaimanakah peningkatan kapasiti dicapai secara dalaman?

Tanpa menukar bingkai kabinet, kami meningkatkan ketumpatan penukaran tenaga per unit volum dengan mengoptimumkan bahan magnet (menggunakan kepingan keluli silikon berprestasi tinggi kebolehtelapan tinggi) dan menambah baik proses penggulungan gegelung. Pada masa yang sama, kami mengukuhkan reka bentuk saluran udara pelesapan haba untuk memastikan kenaikan suhu kekal dalam julat standard. Reka bentuk "saiz kecil, kuasa tinggi" ini telah disahkan sepenuhnya dalam model matang yang dihasilkan secara besar-besaran.

2. Kilang saya pada asalnya menggunakan penstabil 20KVA. Sekarang beban telah meningkat. Bolehkah saya menggantikannya terus dengan yang 30KVA ini?

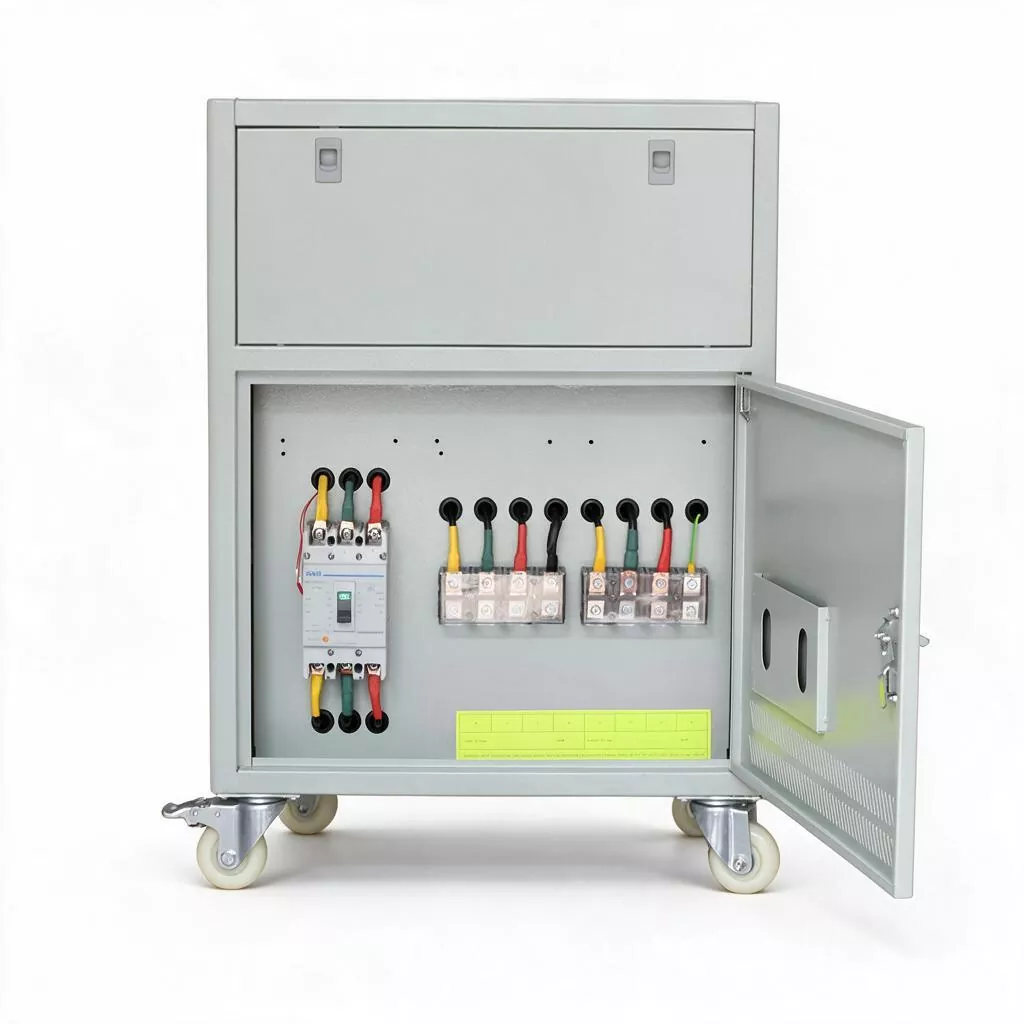

Dalam kebanyakan kes, ia adalah mungkin. Dimensi lubang asas pemasangan dan jarak antara jalur tembaga input/output kedua-duanya adalah sama. Walau bagaimanapun, sila ambil perhatian untuk mengesahkan sama ada spesifikasi kabel masuk dan pemutus litar bahagian hadapan adalah mencukupi - arus undian 30KVA adalah lebih kurang 46A. Adalah disyorkan untuk menggunakan pemutus litar ≥63A dan kabel teras tembaga ≥10mm² di hujung hadapan. Pasukan teknikal kami boleh menyediakan perkhidmatan pemeriksaan di tapak sebelum penggantian.

3. Bagaimanakah 30KVA mengendalikan arus hentaman semasa permulaan motor besar?

Pengatur voltan jenis motor servo pada asasnya adalah pengubah pembolehubah yang besar. Inersia elektromagnetnya menentukan bahawa ia membenarkan beban berlebihan jangka pendek. Sentuhan gelongsor antara berus karbon dan gegelung boleh menahan beberapa kali hentaman serta-merta arus undian. Litar kawalan akan menangguhkan pertimbangan dan tidak akan mencetuskan perlindungan arus lebih seperti penstabil elektronik. Selagi arus impak menurun dalam masa 5 saat, penstabil boleh kekal dalam operasi biasa.

4. Bolehkah AVR Motor Servo 3 Fasa 30KVA benar-benar mencapai kecekapan 96%? Adakah ia masih cekap tenaga dalam keadaan beban ringan?

Ya, di bawah operasi beban penuh, kecekapan adalah ≥96%. Di bawah beban ringan (40% - 60% kadar beban), disebabkan peningkatan relatif kehilangan besi, kecekapan akan turun sedikit kepada sekitar 93% - 95%, tetapi ia masih jauh lebih tinggi daripada penstabil tepu magnetik tradisional. Kami mengesyorkan mengekalkan kadar beban dalam julat 50% - 80% untuk mencapai kecekapan tenaga keseluruhan yang terbaik.

5. Bagaimanakah peraturan bebas tiga fasa berfungsi?

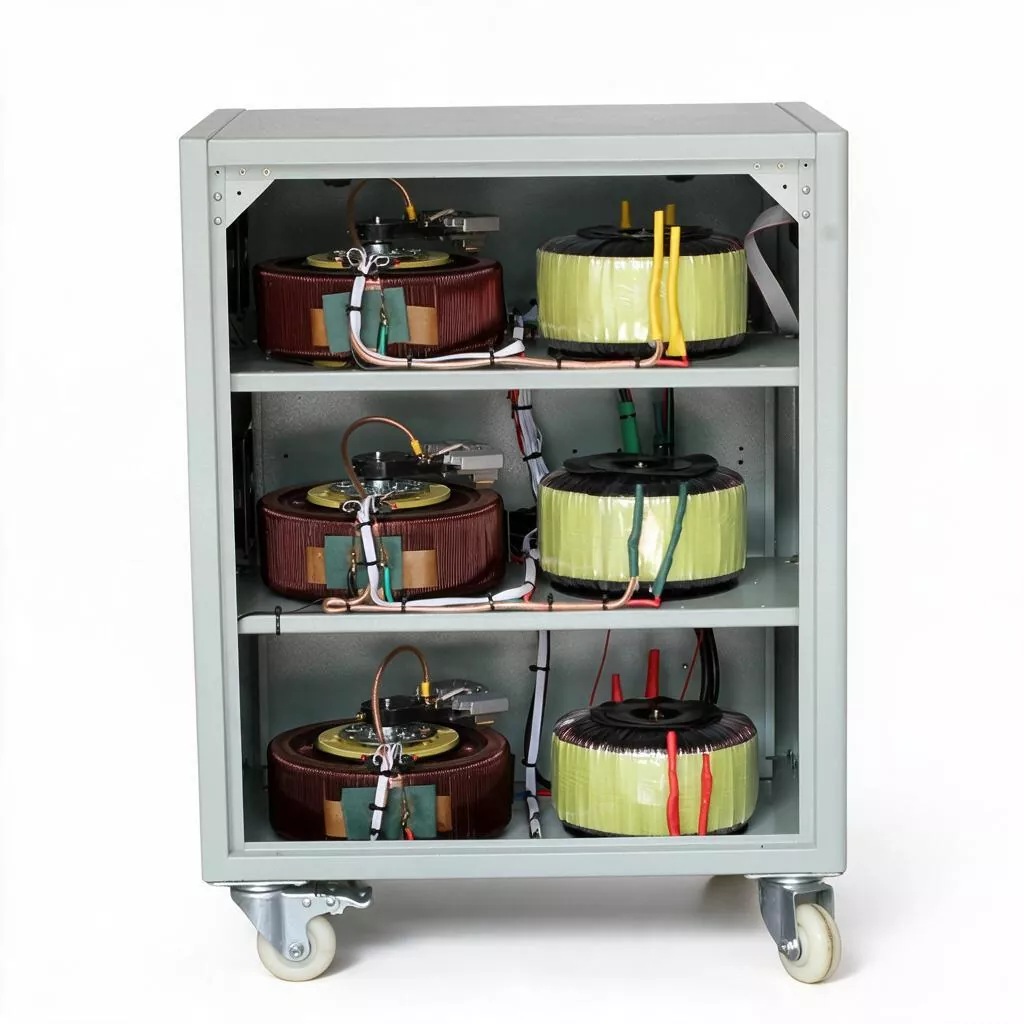

Di dalam peralatan, terdapat tiga transformer pensampelan bebas sepenuhnya, papan litar kawalan, dan mekanisme pemacu motor servo. Apabila voltan fasa A rendah, hanya berus karbon pada fasa A digerakkan ke atas untuk tekanan tambahan, manakala fasa B dan C tidak terjejas sama sekali. Ini memastikan peraturan penyahgandingan lengkap voltan keluaran tiga fasa. Walaupun beban tiga fasa pada bahagian pengguna sangat tidak seimbang, voltan tiga fasa pada hujung keluaran masih mengekalkan simetri yang tinggi.

6. Apakah tugas utama penyelenggaraan harian untuk peralatan tersebut?

Penyelenggaraan harian adalah sangat mudah: setiap suku tahun, periksa dan bersihkan habuk berus karbon (menggunakan pembersih vakum untuk mengeluarkannya dari port pengudaraan), setiap setengah tahun, periksa sama ada panjang berus karbon telah haus di bawah garisan penandaan, dan ketatkan skru terminal masuk dan keluar sekali setahun. Berbanding dengan peralatan elektronik yang memerlukan pengesanan tetap kapasiti kapasitor elektrolitik, volum penyelenggaraan dan kos alat ganti siri SBW adalah sangat berfaedah.
