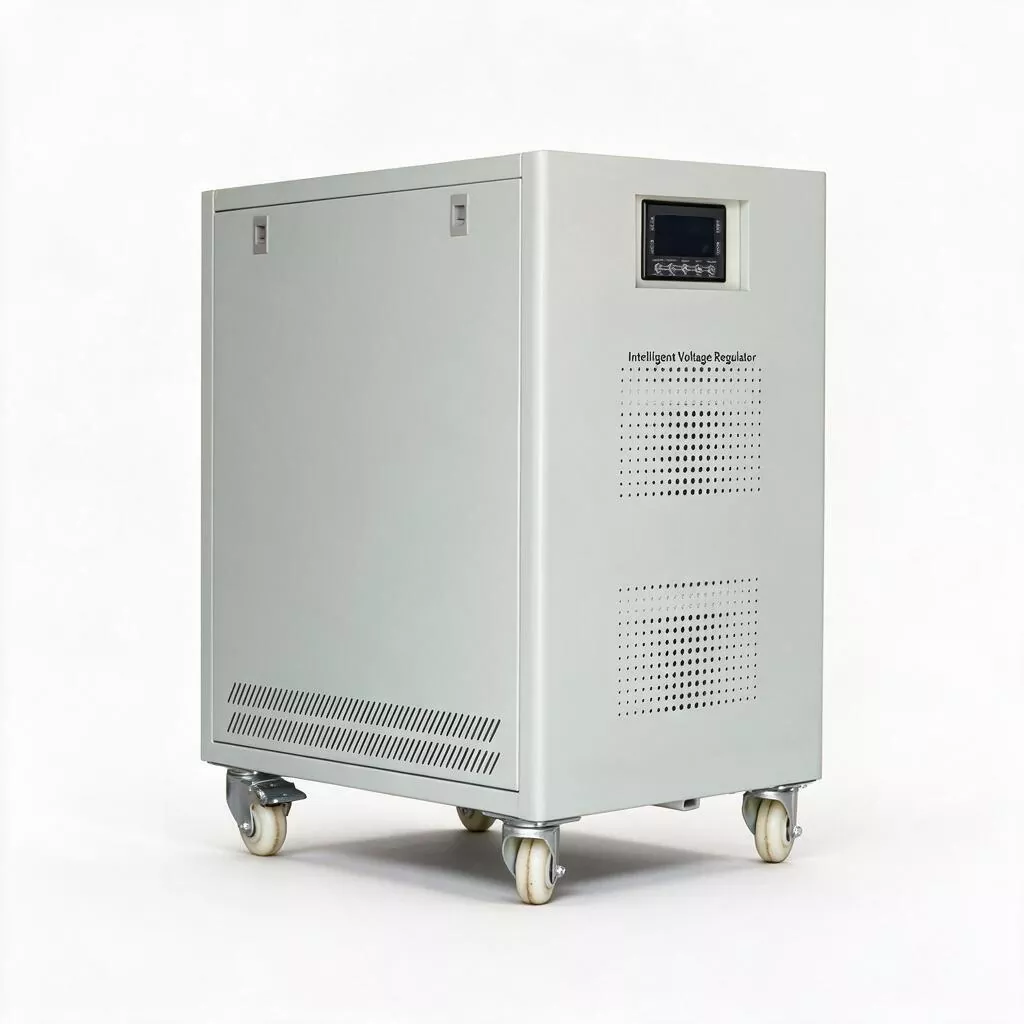

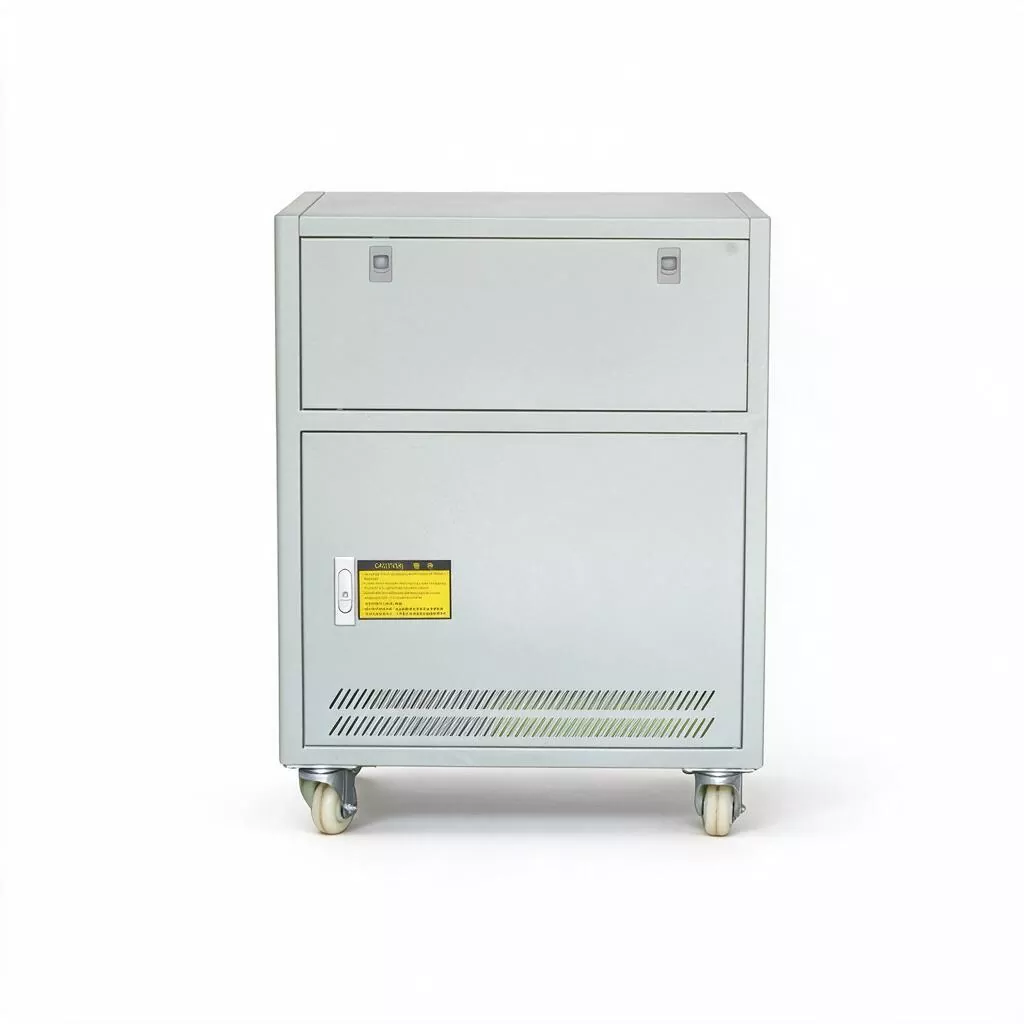

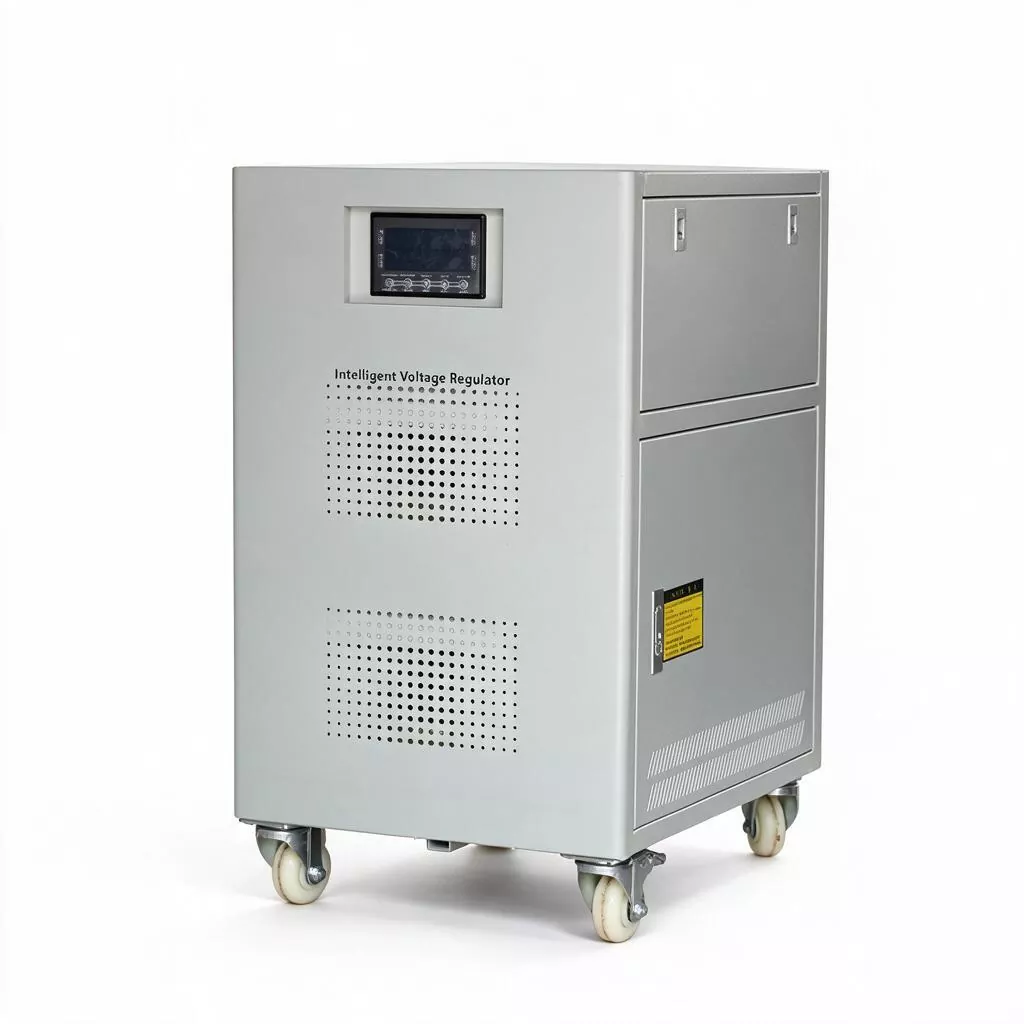

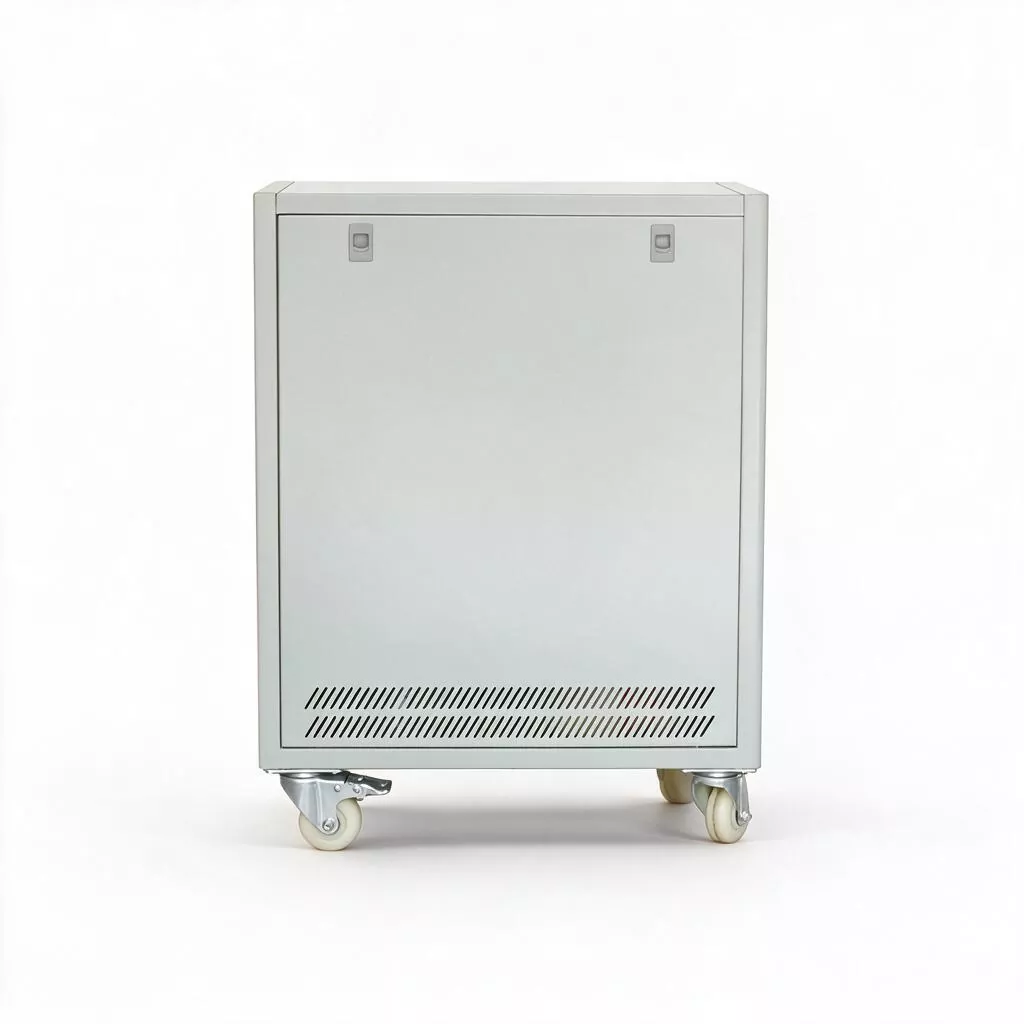

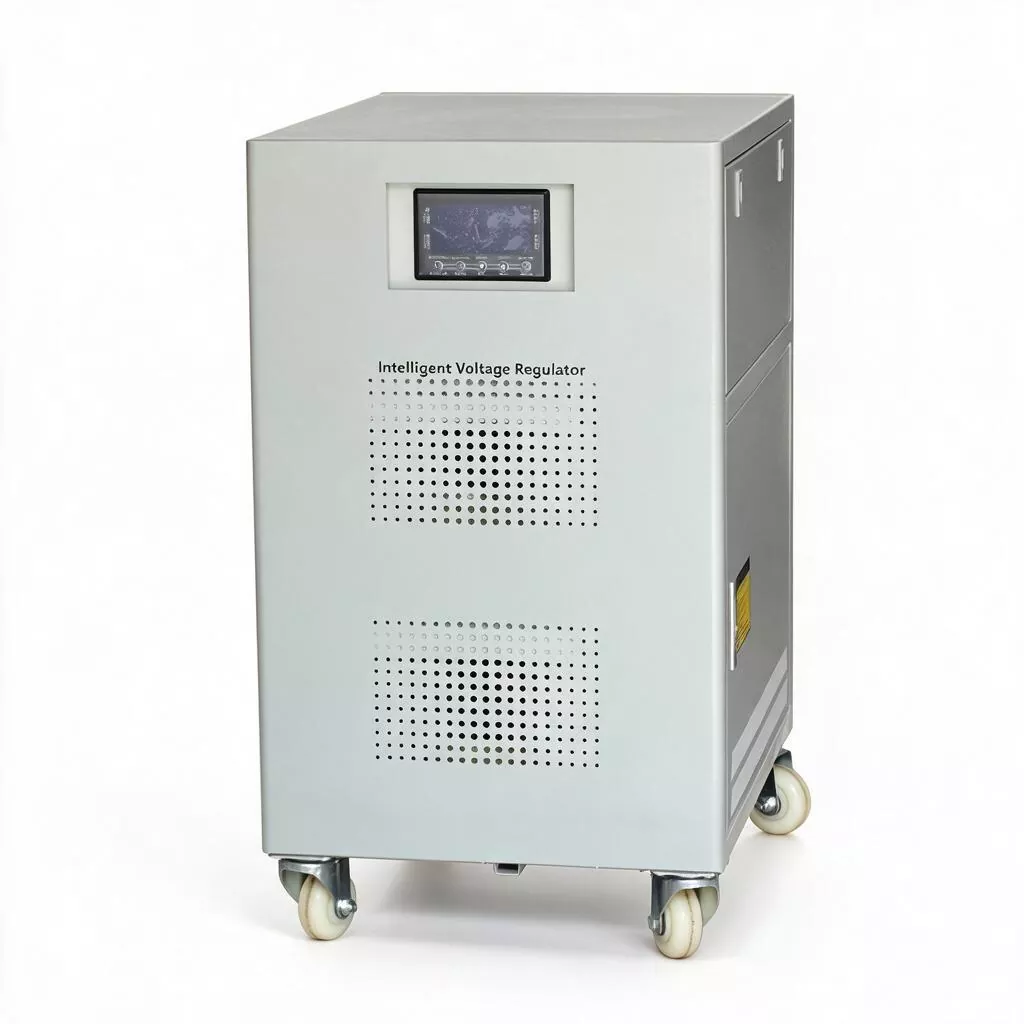

AVR Motor Servo 3 Fasa 50kVA

Kilang moden dan kemudahan komersial yang besar dipenuhi dengan sejumlah besar beban tak linear: penukar frekuensi, pemacu servo, UPS, bekalan kuasa pensuisan, pemacu lampu LED, dll. Mereka menjana sejumlah besar arus harmonik (terutamanya harmonik ke-5, ke-7, dan ke-11) semasa operasi.

Harmonik ini bukan sahaja memburukkan lagi penjanaan haba dan kehilangan penstabil voltan itu sendiri, tetapi yang lebih serius, ia akan disuntik kembali ke grid kuasa, menyebabkan kenaikan suhu tambahan dalam belitan pengubah, pemanasan beban yang berlebihan pada talian neutral, pecahan arus lebih bank kapasitor pampasan kuasa reaktif, dan juga menyebabkan suis utama talian masuk tersasar.

Selain itu, ketidakseimbangan beban tiga fasa akan membawa kepada hanyutan titik neutral, menyebabkan sisihan voltan tiga fasa pada bahagian voltan rendah bilik pengagihan kuasa kepada tahap yang berbeza-beza, menjejaskan kualiti kuasa semua pengguna pada keseluruhan bas.

AVR Motor Servo 50KVA Fasa 3 bukanlah peranti pengawalan voltan elektromagnet yang mudah:

1. Pengasingan elektrik dua hala: Melalui mengimbangi gandingan elektromagnet pengubah, SBW-50KVA membentuk lapisan pengasingan elektrik semula jadi antara input dan output, dengan berkesan melemahkan lonjakan kilat dan lonjakan voltan dari sisi grid kuasa yang menyerang peralatan hiliran yang sensitif, dan menekan suntikan terbalik arus harmonik ke bahagian grid kuasa.

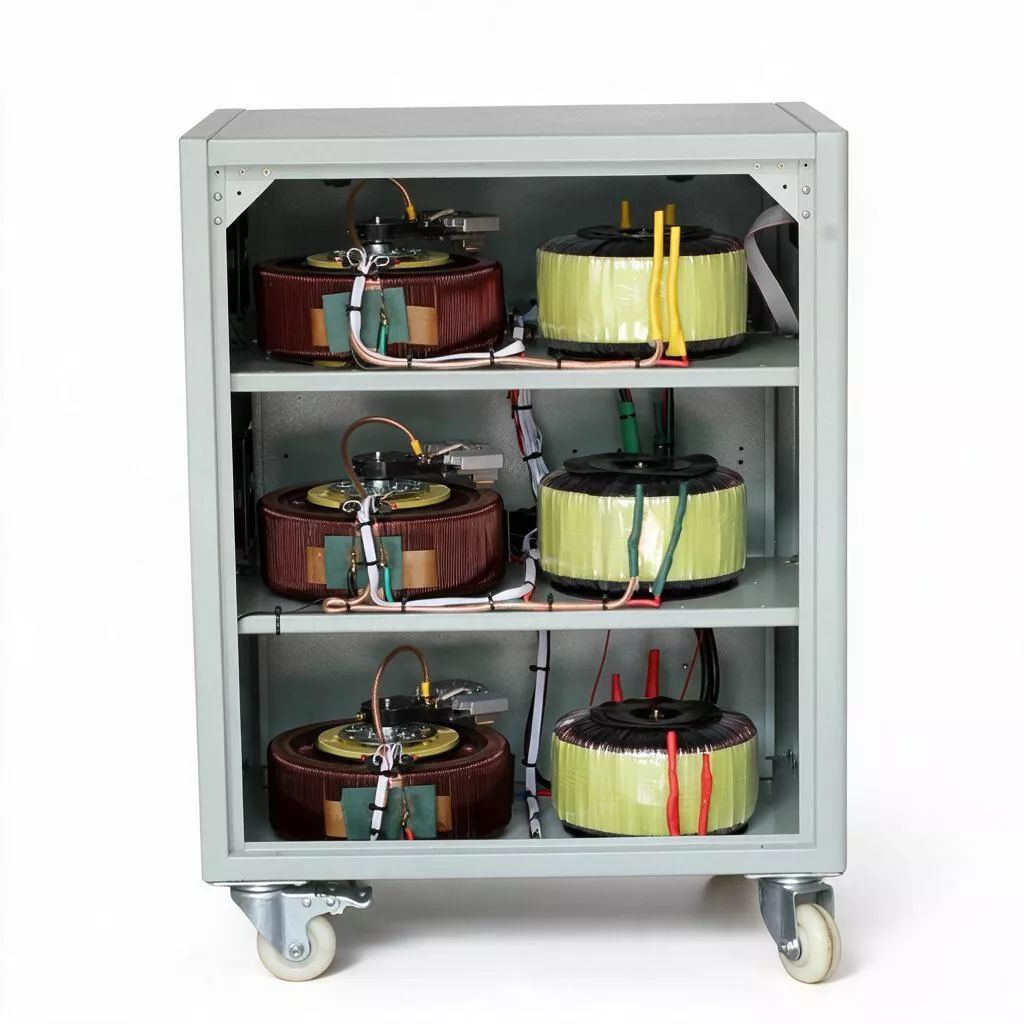

2. Peraturan penyahgandingan bebas tiga fasa: Setiap fasa mempunyai pensampelan bebas, kawalan dan litar pemacu servo. Walaupun beban di bahagian belakang sangat tidak seimbang (contohnya, fasa A disambungkan kepada sebilangan besar lampu fasa tunggal dan peralatan pejabat, manakala fasa B dan C disambungkan kepada kuasa tiga fasa), penstabil voltan boleh menstabilkan voltan keluaran tiga fasa dalam julat ketepatan, dengan itu menghapuskan masalah asimetri bas yang tidak simetri yang disebabkan oleh kehilangan voltan sisi merah dan voltan neutral rendah.

3. Toleransi tinggi dan prestasi anti-kejutan: Berbeza daripada skema elektronik yang bergantung pada IGBT/SCR untuk peraturan pemotongan, produk ini menggunakan peraturan servo aruhan elektromagnet, tidak menjana harmonik frekuensi pensuisan, dan kadar herotan bentuk gelombang keluaran adalah kurang daripada 0.1%. Pada masa yang sama, komponen pengubah dan berus karbonnya mempunyai rintangan haba jangka pendek yang sangat tinggi, yang dapat dengan tenang mengatasi kesan lonjakan beberapa kali arus undian semasa permulaan pemampat, kipas dan tekanan yang besar, dan tidak akan dengan mudah mencetuskan perlindungan pintasan arus lebih seperti peralatan elektronik.

4. Pemantauan dan penyambungan peringkat sistem: Produk ini dikhaskan untuk antara muka komunikasi RS485 dan isyarat penggera sentuhan kering, yang boleh disepadukan dengan lancar ke dalam sistem pengurusan tenaga kilang (EMS) atau sistem pemantauan kuasa (SCADA), membolehkan pemantauan jarak jauh masa nyata bagi parameter utama seperti voltan input/output, arus beban dan suhu dalaman, dan pemutus litar bangunan lengkap ATS, dan pemutus kuasa yang lengkap dengan suis hadapan. sistem jaminan bekalan kuasa pintar.

Parameter Produk

Ciri-ciri Utama

1. Pemurnian Tenaga Elektrik Dua Arah

Dengan memanfaatkan ciri pengasingan elektromagnet pengubah pampasan, ia berkesan menyekat penghantaran songsang harmonik (terutama harmonik ke-5, ke-7, dan ke-11) dari bahagian beban ke grid kuasa, mengurangkan risiko kegagalan transformer dan peranti pampasan kuasa reaktif; pada masa yang sama, ia menyekat kelipan voltan dan kesan lonjakan pada bahagian grid kuasa, menyediakan bekalan kuasa tulen untuk beban ketepatan.

2. Peraturan Ketepatan Tinggi Bebas Tiga fasa

Menggunakan teknologi persampelan dan kawalan bebas fasa demi fasa, setiap voltan fasa dikesan dan diberi pampasan secara berasingan. Walaupun arus beban tiga fasa sangat tidak seimbang (darjah ketidakseimbangan > 30%), voltan tiga fasa keluaran masih boleh kekal dalam ±3% dalam keadaan biasa, secara asasnya menghapuskan bahaya keselamatan dan kerugian tambahan yang disebabkan oleh hanyutan titik neutral.

3. Kapasiti Overload Jangka Pendek yang Kuat

Berdasarkan prinsip kerja aruhan elektromagnet, ia mempunyai margin bebanan semula jadi dan boleh menahan jangka pendek (≤ 5 saat) lebih 8 kali ganda kejutan permulaan semasa yang diberi nilai, terutamanya sesuai untuk beban hentaman mula-henti yang kerap seperti penukar frekuensi kuasa besar, relau frekuensi sederhana, dan peralatan mengangkat besar.

4. Keluaran Sifar Harmonik

Bentuk gelombang keluaran ialah gelombang sinus standard, dengan kadar herotan bentuk gelombang <0.1%, dan tidak menjana sebarang harmonik tambahan. Berbanding dengan penstabil voltan elektronik tradisional, ia tidak menyuntik gangguan frekuensi tinggi ke dalam grid kuasa, dan amat sesuai untuk perubatan, ujian ketepatan, dan tempat komunikasi dengan keperluan persekitaran elektromagnet yang ketat.

5. Perlindungan Dwi-Pintas Berlebihan

Disepadukan dengan fungsi pintasan dwi manual/automatik. Apabila terdapat kerosakan dalaman pada penstabil voltan atau semasa penyelenggaraan biasa, ia boleh bertukar dengan lancar ke mod bekalan kuasa terus melalui suis pintasan untuk memastikan beban tidak pernah kehilangan kuasa. Selepas penyelenggaraan selesai, 3 Fasa 50KVA Servo Motor AVR boleh ditukar kembali kepada mod penstabilan voltan, dengan keseluruhan proses tidak memerlukan penutupan.

6. Pelesapan Haba Kapasiti Besar dan Reka Bentuk Kehidupan Ultra-panjang

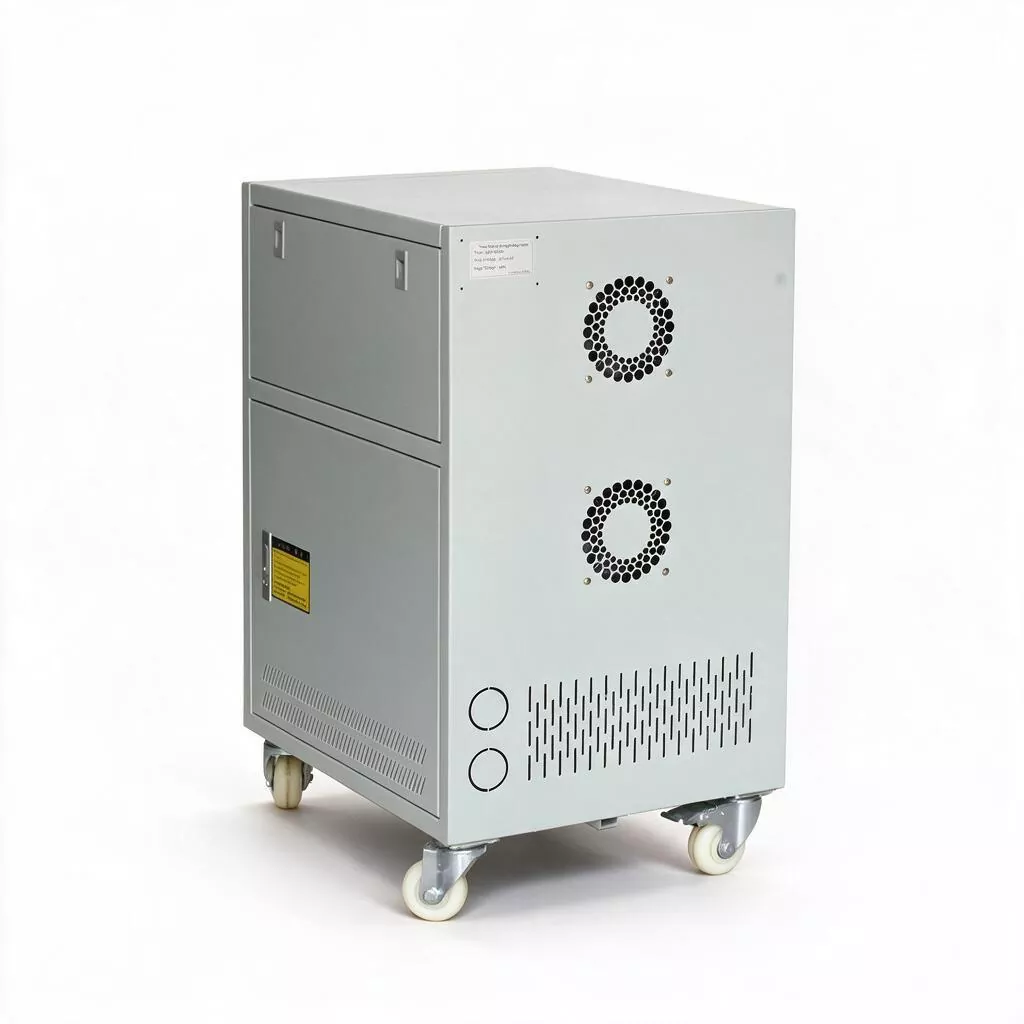

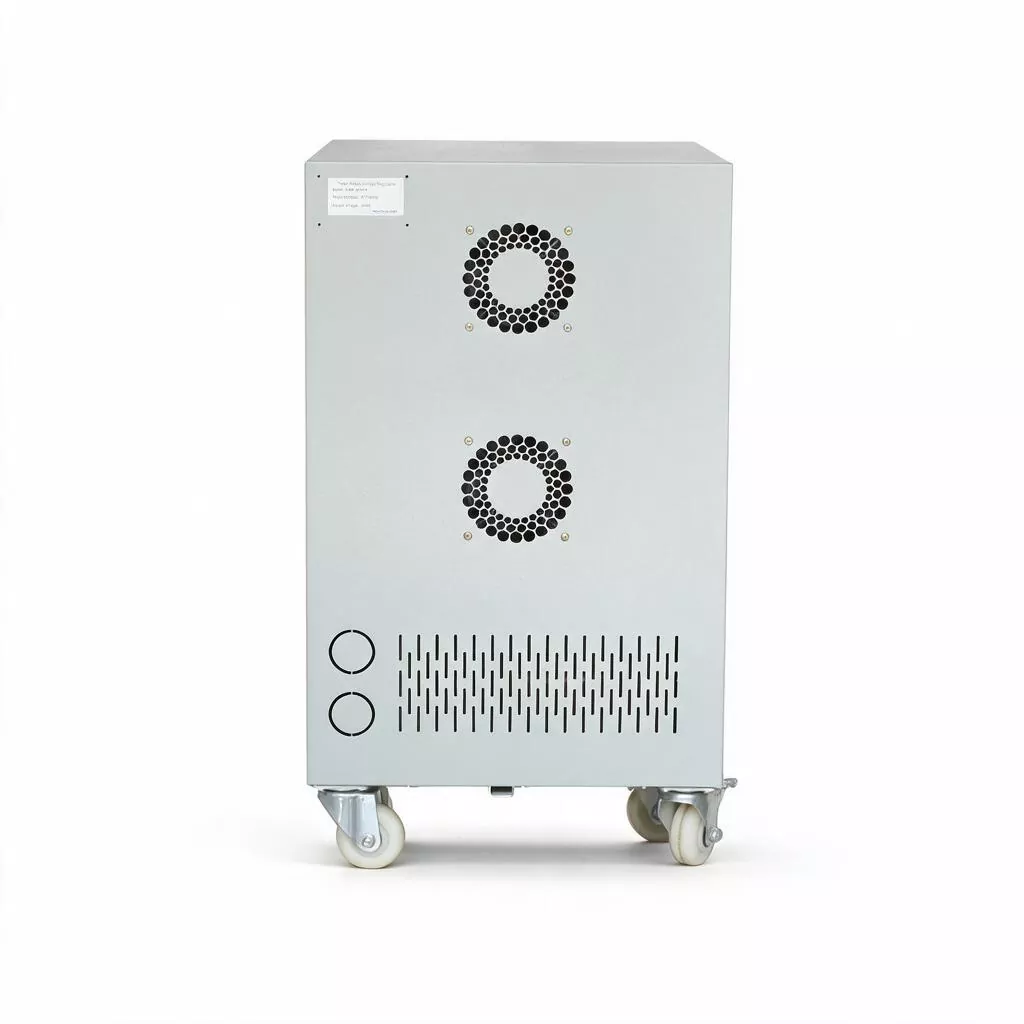

Untuk penjanaan haba tahap 50KVA, sink haba bersaiz besar dan kipas pengawal selia kelajuan dikawal suhu pintar diguna pakai untuk memastikan kenaikan suhu beban penuh ialah <60℃. Memilih bahan tahap penebat tinggi gred A dan berus karbon tahan haus yang diimport, hayat reka bentuk keseluruhan melebihi 15 tahun, dan kos komprehensif sepanjang keseluruhan kitaran hayat adalah jauh lebih rendah daripada penstabil voltan elektronik yang serupa.

7. Integrasi Komunikasi yang Mendalam

Konfigurasi standard termasuk antara muka komunikasi RS485 (protokol Modbus-RTU), dan modul komunikasi Profibus-DP atau Ethernet pilihan. Ia boleh digunakan untuk membaca status voltan, arus, suhu dan penggera tiga fasa dalam bilik kawalan dalam masa nyata, membolehkan operasi tanpa pemandu dan penyelenggaraan ramalan.

Aplikasi Produk

1. Pembuatan Ketepatan dan Peralatan Bertaraf Tinggi: Menyediakan bekalan kuasa tulen sifar harmonik dan sangat stabil untuk pembungkusan semikonduktor dan talian ujian, mesin pematerian SMT, dan kumpulan peralatan CNC pusat pemprosesan acuan ketepatan, dengan itu meningkatkan kadar hasil.

2. Bekalan Kuasa untuk Kemudahan Perubatan Besar: Digunakan untuk penstabilan voltan bahagian hadapan dan pengasingan harmonik peralatan pengimejan perubatan yang besar seperti mesin CT, sistem MRI (resonans magnetik), dan pemecut linear di jabatan radiologi dan perubatan nuklear hospital tertiari, memastikan kualiti pengimejan dan keselamatan peralatan.

3. Pusat Data dan Nod Pengkomputeran Tepi: Menyediakan penstabilan voltan dan kawalan harmonik untuk bekalan kuasa suis dan sistem penyaman udara ketepatan bilik data bersaiz kecil dan sederhana serta bilik data penumpuan teras 5G, mengurangkan kehilangan harmonik input UPS dan memanjangkan hayat bateri.

4. Barisan Pengeluaran Pembuatan Kenderaan dan Alat Ganti Automotif: Menyediakan kabinet kawalan dan sistem pemacu servo untuk stesen kerja robot kimpalan, robot pengecatan, dan talian pengecapan yang besar untuk memastikan ketepatan pautan berbilang paksi dan mengelakkan percikan kimpalan atau kecacatan lukisan yang disebabkan oleh turun naik voltan.

5. Kompleks Komersial Besar: Dipasang di pusat beli-belah, hotel lima bintang dan dewan pameran yang besar, bilik pengagihan kuasa utama menyediakan pengoptimuman kualiti kuasa berpusat untuk kuasa dan pencahayaan, eskalator dan unit penghawa dingin pusat seluruh lantai atau keseluruhan bangunan.

6. Industri Kimia dan Farmaseutikal: Menyediakan perlindungan penstabilan voltan untuk motor pengacau kapal reaksi, emparan dan kumpulan pemampat udara, dan juga menyekat harmonik yang dihasilkan oleh penukar frekuensi motor daripada mengganggu sistem kawalan DCS dan instrumen di tapak.

Sokongan penyesuaian

KTAC menawarkan perkhidmatan OEM/ODM AVR Motor Servo 3 Fasa 50KVA, termasuk warna penampilan, kaedah pembungkusan, julat voltan input/output dan modul fungsi khas (seperti peranti penapis EMI, peranti perlindungan kilat, antara muka pemantauan RS232/RS485), dll. Sila hubungi kami untuk penyelesaian tersuai.

Soalan Lazim

1. Bolehkah penstabil voltan 50KVA benar-benar mencapai kesan "pengasingan harmonik"?

ya. SBW-50KVA beroperasi berdasarkan prinsip pengubah pampasan, dengan pengasingan elektromagnet antara input dan output. Ia mempunyai kesan pengecilan semula jadi pada harmonik frekuensi tinggi (terutama yang melebihi harmonik ke-5) (biasanya mampu melemahkan 30% hingga 50%). Pada masa yang sama, ia tidak menjana harmonik frekuensi pensuisan (tidak seperti peranti elektronik jenis PWM), yang boleh mengurangkan pencemaran terbalik harmonik dengan ketara dari sisi beban ke grid kuasa. Jika kawalan harmonik yang lebih teliti diperlukan, kami boleh menambah penapis aktif (APF) atau cawangan penapis pasif terlebih dahulu.

2. Apakah keperluan untuk pemutus litar bahagian hadapan apabila peranti ini disambungkan kepada sistem pengagihan kuasa?

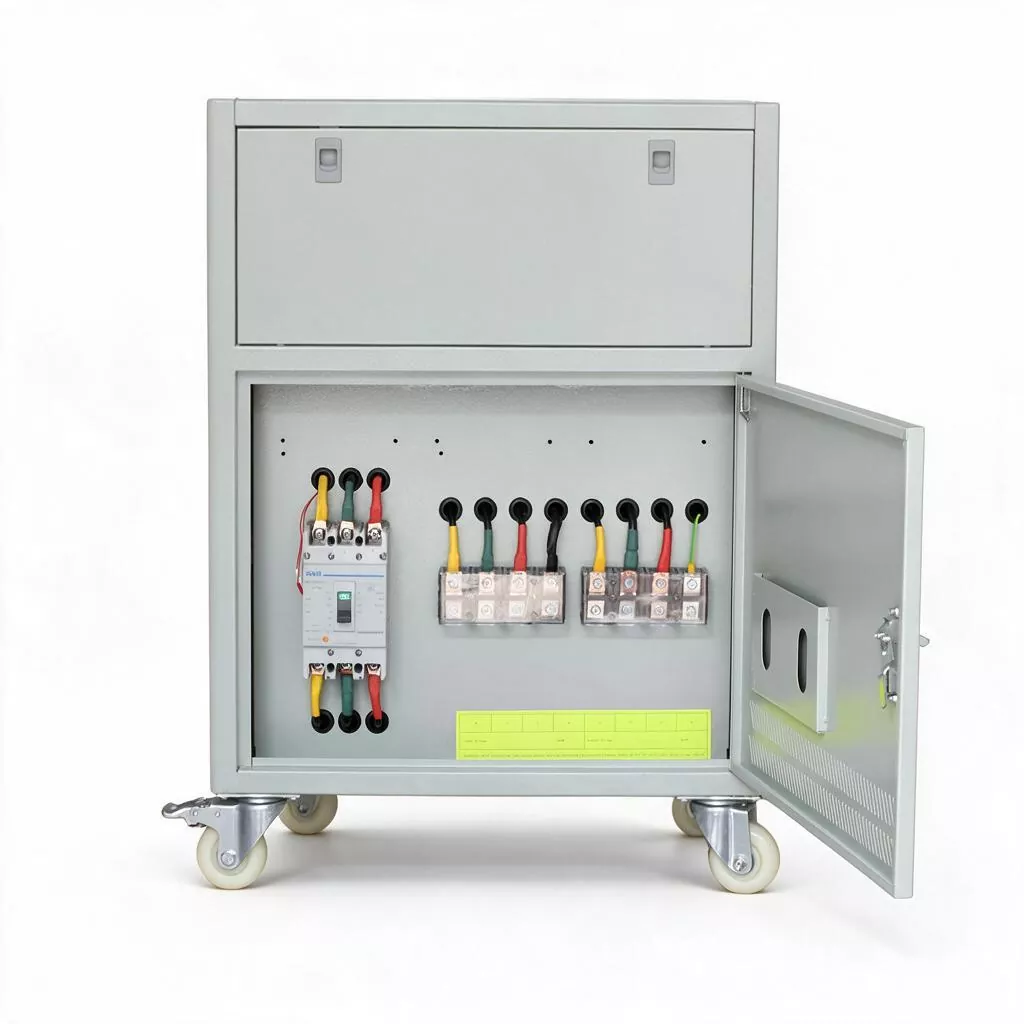

Arus terkadar model 50KVA adalah lebih kurang 76A (380V tiga fasa). Memandangkan lonjakan permulaan beban jenis motor dan margin kapasiti tertentu, adalah disyorkan untuk mengkonfigurasi pemutus litar kotak plastik (MCCB) dengan penarafan 100A hingga 125A di hujung hadapan, dan pilih lengkung perjalanan jenis C/D. Kabel masuk disyorkan untuk menggunakan YJV 3×25mm² + 2×16mm² atau spesifikasi yang lebih tinggi, dan keperluan khusus perlu dikira berdasarkan panjang talian sebenar untuk penurunan voltan.

3. Bolehkah peraturan bebas tiga fasa menyelesaikan masalah jumlah arus neutral berlebihan yang disebabkan oleh beban tidak seimbang?

Ia boleh menyelesaikan masalah ketidakseimbangan voltan, tetapi peraturan bebas tiga fasa melaraskan voltan setiap fasa daripada mengedarkan arus setiap fasa secara paksa. Jika arus tiga fasa pada bahagian beban sangat tidak seimbang (contohnya, perbezaan melebihi 50A), penstabil voltan boleh memastikan simetri voltan tiga fasa, tetapi ia tidak dapat mengurangkan arus neutral. Dalam kes ini, adalah disyorkan untuk mengagihkan sama rata beban satu fasa di terminal pengagihan kuasa, dan kami boleh memberikan perundingan mengenai pelan pengagihan baki beban.

4. Adakah AVR Motor Servo 3 Fasa 50KVA mempunyai fungsi perlindungan dalam mod pintasan?

Dalam mod pintasan manual, fungsi perlindungan elektronik beban lampau dan voltan lampau penstabil voltan tidak mengambil bahagian. Pada masa ini, peralatan bahagian belakang dikuasakan secara langsung oleh sesalur kuasa, kehilangan perlindungan penstabilan voltan tetapi mengekalkan kesinambungan. Adalah disyorkan bahawa pengguna mengatur penyelenggaraan secepat mungkin semasa operasi pintasan. Semasa pintasan automatik (penukaran kerosakan), peralatan masih akan memantau status sesalur kuasa. Jika sesalur kuasa sangat tidak normal dan melebihi ambang keselamatan, beberapa isyarat perlindungan masih boleh mencetuskan pemutus litar bahagian hadapan untuk penggera.

5. Apakah ciri khas penyelesaian penyejukan untuk model 50KVA?

Kehilangan kuasa dan penjanaan haba model 50KVA (kira-kira 2KW) adalah jauh lebih tinggi daripada model kuasa kecil. Kami menggunakan penyelesaian penyejukan yang dipertingkatkan bagi "radiator tiub tembaga + kipas galas bebola berganda pintar", dengan kelajuan kipas dilaraskan secara automatik tanpa perubahan langkah mengikut suhu dalaman. Di bawah persekitaran 40 ℃ beban penuh, kenaikan suhu dalaman dikawal ketat dalam 60 ℃. Adalah disyorkan untuk memastikan bahawa terdapat jurang ≥30cm untuk pelesapan haba dan pengudaraan pada bahagian hadapan, belakang, kiri dan kanan peralatan semasa pemasangan.

6. Adakah habuk daripada berus karbon akan menjejaskan komponen elektrik lain dalam kabinet pengagihan kuasa?

Berus karbon akan menghasilkan sejumlah kecil habuk grafit semasa operasi gelongsor jangka panjang. Kami telah menyediakan palung pengumpulan habuk khusus dan skrin penapis habuk boleh tanggal di dalam kabinet. Kebanyakan habuk terkumpul di bahagian bawah mesin dan tidak akan terlepas ke dalam kabinet pengagihan kuasa. Adalah disyorkan untuk menggunakan pembersih vakum untuk membersihkan port pengumpulan habuk bawah sekali setiap enam bulan, yang sangat mudah untuk beroperasi.
