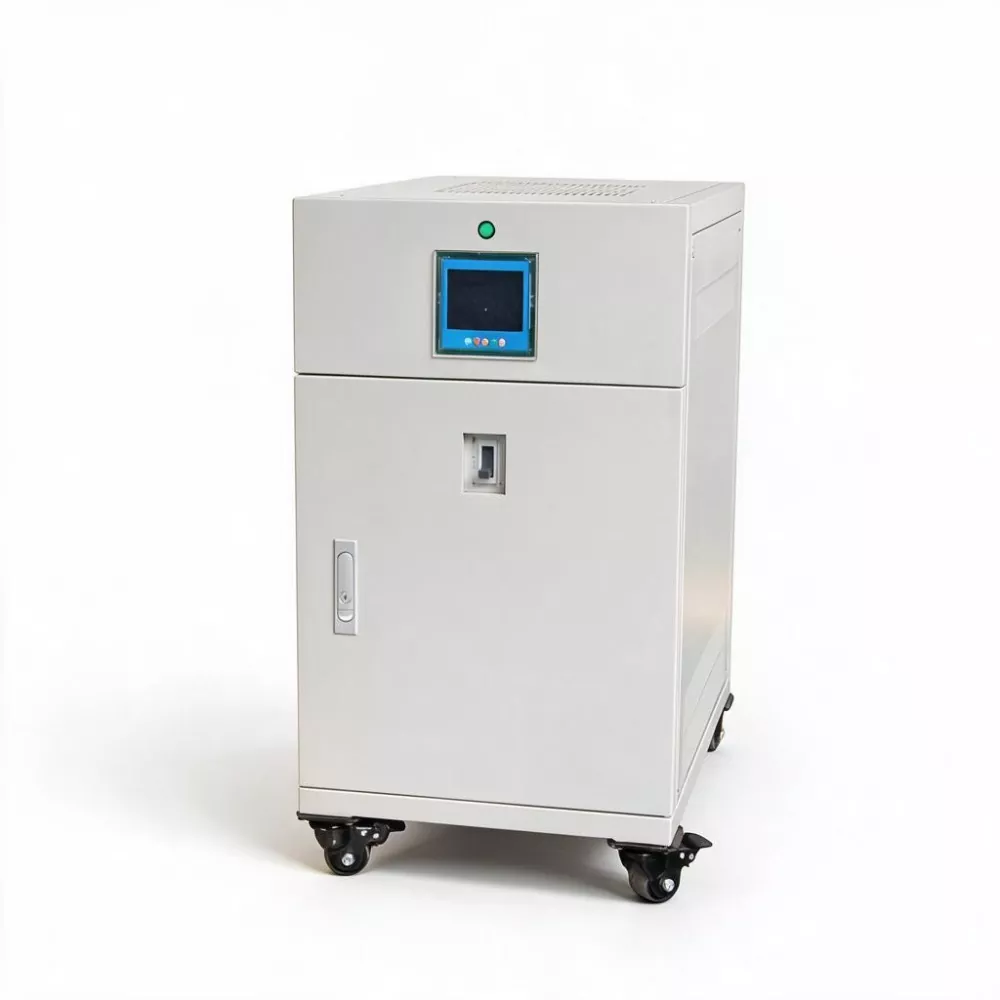

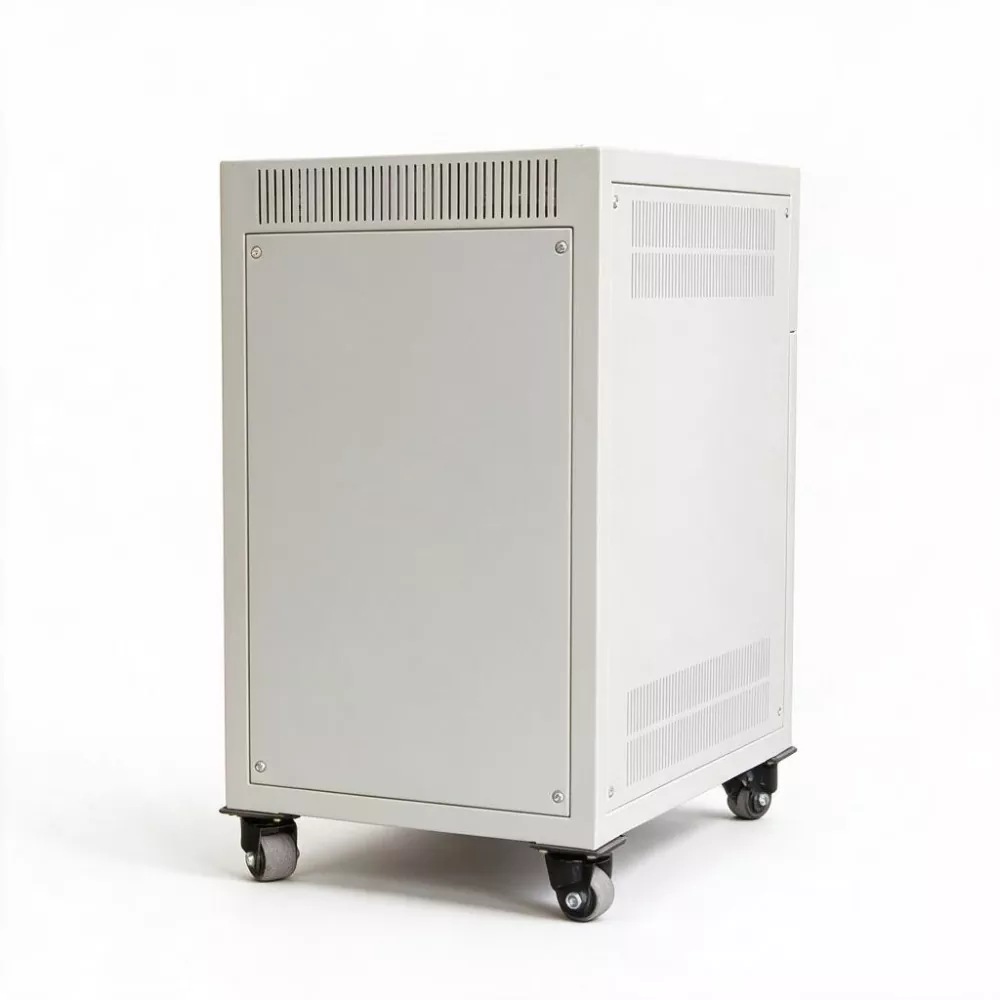

3 Fasa 1000kVA SCR Statik AVR

Direka bentuk untuk infrastruktur mega dan persekitaran industri berat, AVR Statik SCR 3 Fasa 1000KVA memberikan penstabilan voltan tanpa sentuh 1000KVA/1520A. Kapasiti beban lampau 150% (30s), penyejukan berlebihan, dan komunikasi IEC 61850 memastikan penyepaduan yang boleh dipercayai ke dalam pelabuhan, lombong, pusat data dan pusat penghantaran kuasa kemudahan.

Apakah cabaran yang dijamin oleh bekalan kuasa untuk infrastruktur berskala besar?

1. Kejutan beban yang melampau.

Kren besar kren pantai pelabuhan boleh mempunyai kapasiti kuasa tunggal melebihi 500KW. Apabila berbilang unit bermula serentak, kejutan arus sementara mungkin mencapai beberapa tahap megawatt. Penghancur besar lombong mempunyai masa permulaan sehingga beberapa puluh saat, di mana voltan kekal rendah secara berterusan. Keadaan kerja ini mengenakan keperluan yang sangat ketat terhadap kestabilan dinamik dan haba dan rintangan hentakan peralatan penstabilan voltan.

2. Keadaan persekitaran yang teruk.

Peralatan pelabuhan sentiasa terdedah kepada hakisan kabus garam, manakala peralatan lombong terdedah kepada persekitaran debu yang tinggi. Kemudahan pengedaran di lombong lubang terbuka perlu menahan perbezaan suhu yang melampau antara -30 ℃ hingga 50 ℃. Penstabil voltan bukan sahaja perlu menstabilkan voltan tetapi juga mesti beroperasi dengan pasti dalam keadaan yang teruk ini.

3. Pengeluaran berterusan tanpa keperluan masa henti.

Sebaik sahaja terminal kargo pukal yang besar terganggu dalam operasi, kos penahanan kapal kargo 200,000 tan boleh mencecah beberapa ratus ribu dolar setiap hari. Jika angkat lombong berhenti, operasi bawah tanah menghadapi ancaman penggantungan pengeluaran. Dalam konteks ini, kebolehpercayaan peralatan bekalan kuasa adalah jaminan operasi.

Reka Bentuk  Kelebihan

· Reka bentuk berlebihan kapasiti besar: Kapasiti ternilai 1000KVA, kapasiti beban lampau serta-merta sehingga 120% selama 1 jam, 150% selama 30 saat, mampu mengendalikan kejutan permulaan serentak kumpulan motor besar dengan tenang.

· Sistem penyejukan berlebihan: Dilengkapi dengan dua kipas kawalan suhu pintar, satu sedang digunakan dan satu sebagai sandaran. Apabila kipas utama gagal, kipas sandaran disambungkan secara automatik untuk memastikan peralatan beroperasi secara berterusan dalam persekitaran suhu tinggi.

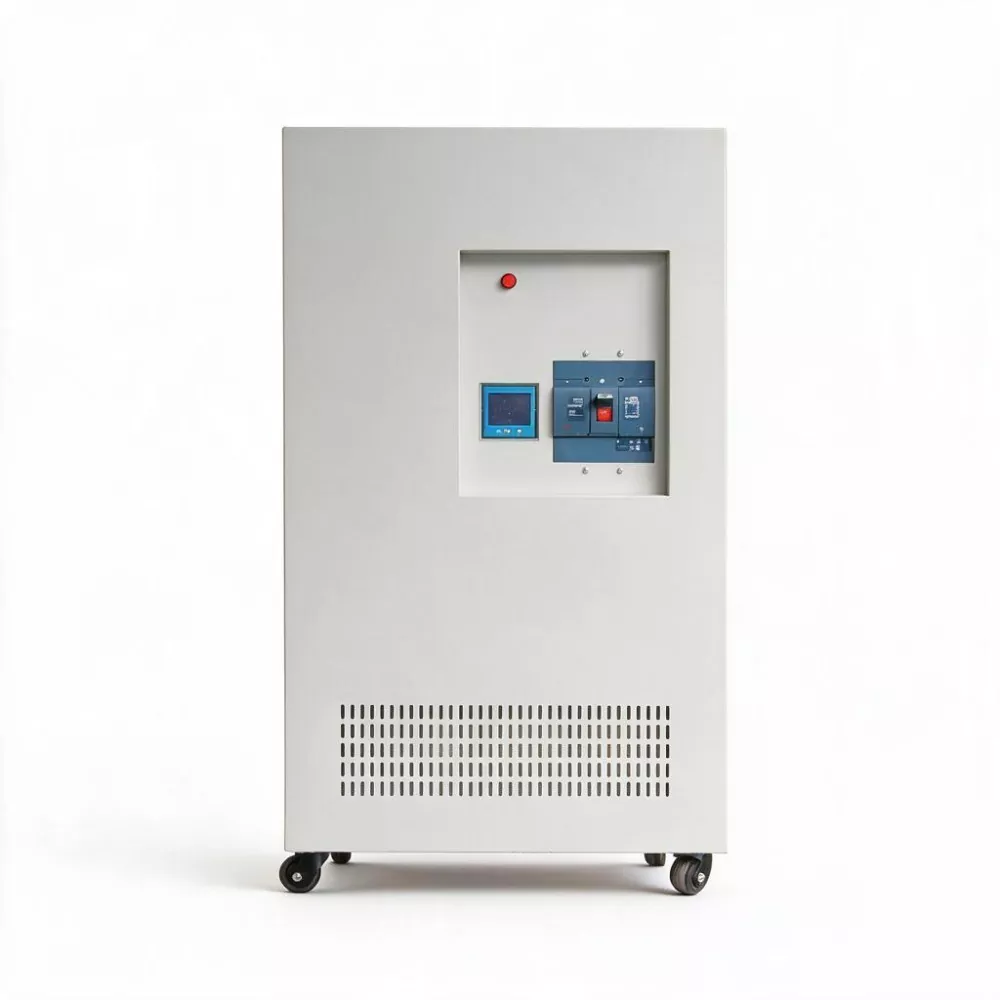

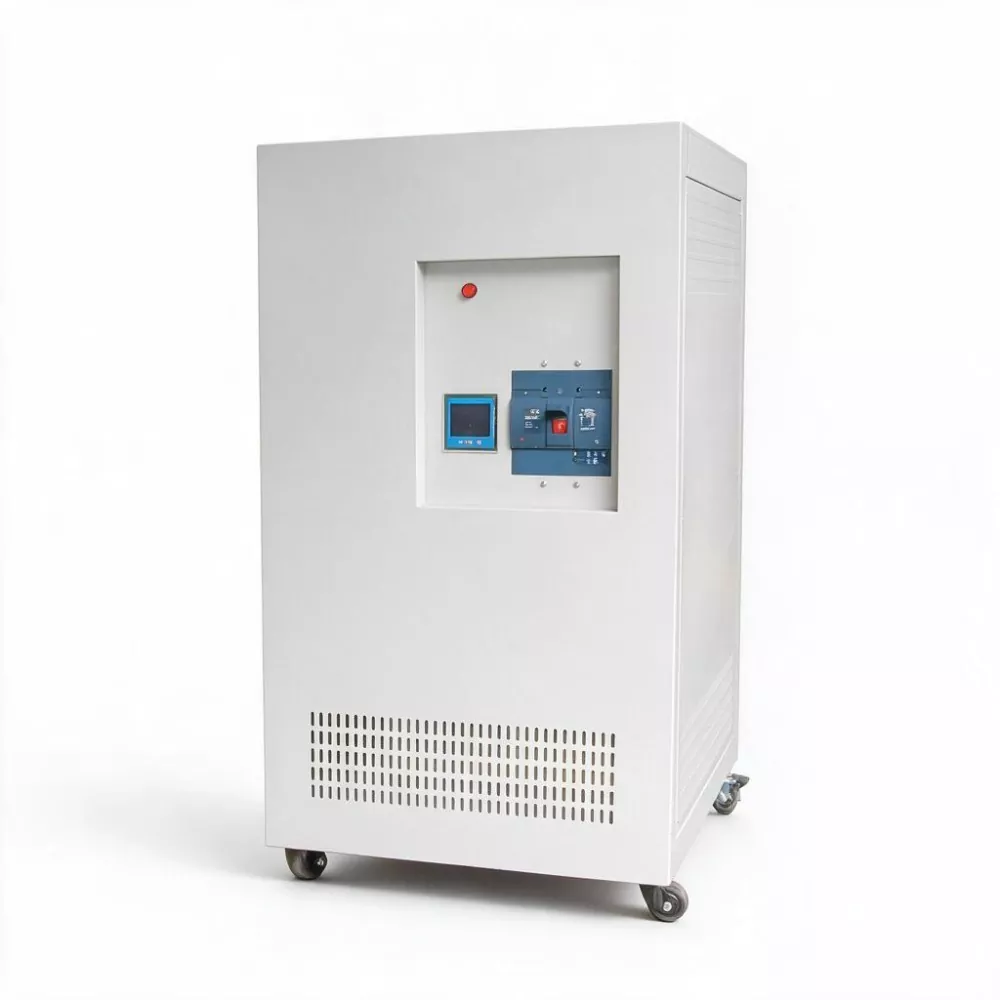

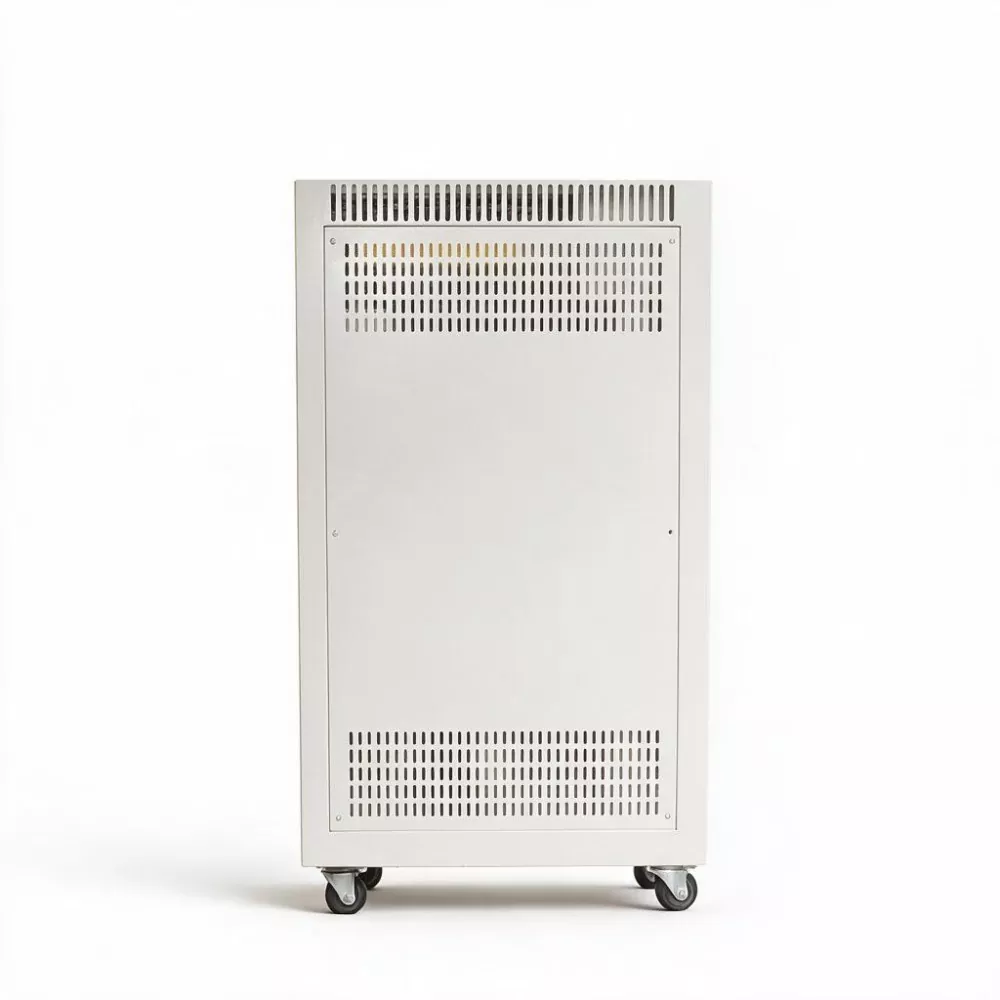

· Reka bentuk struktur tugas berat: Saiz kabinet 1030×1000×1970mm, berat bersih 1850kg, menggunakan kepingan logam tebal dan casis tugas berat, dengan prestasi seismik yang sangat baik.

· Kelebihan semula jadi pengubah pengasingan: Mencapai pengasingan elektrik antara input dan output melalui gandingan elektromagnet, mempunyai rintangan semula jadi terhadap lonjakan kilat dan puncak grid, terutamanya sesuai untuk kawasan perlombongan berskala besar terpencil, pelabuhan, dsb., di mana infrastruktur grid kuasa lemah.

Kelebihan pengurusan pintar

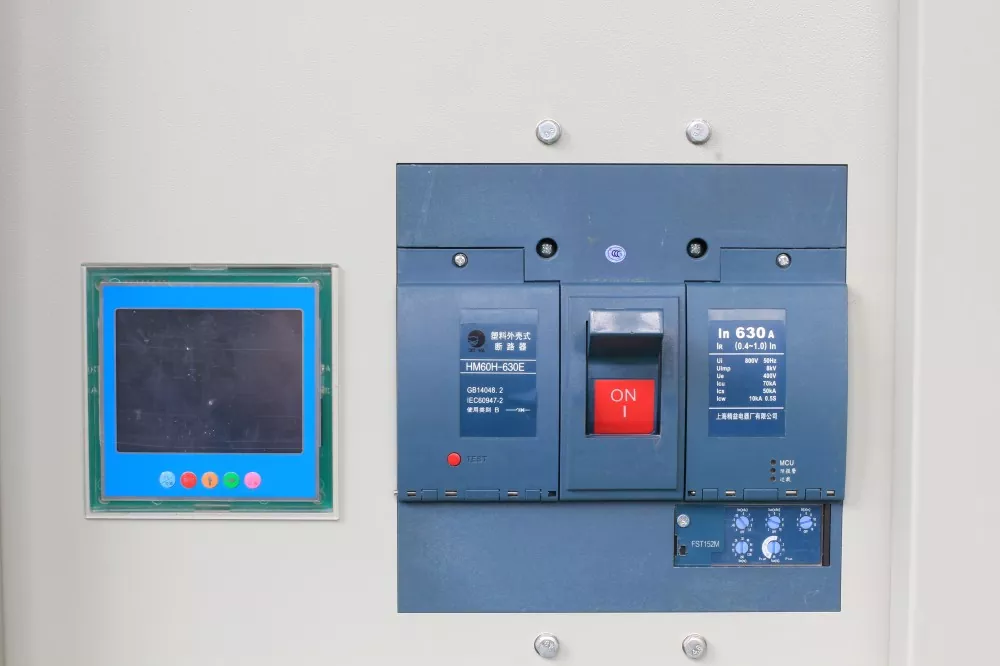

AVR Statik SCR 3 Fasa 1000KVA, sebagai produk utama, dilengkapi dengan keupayaan pemantauan dan komunikasi yang lebih lengkap. Selain antara muka RS485 standard, ia boleh dikembangkan dengan komunikasi Ethernet, komunikasi gentian optik, dsb., menyokong IEC 61850 dan protokol standard industri kuasa lain, dan boleh disambungkan dengan lancar dengan pusat penghantaran kuasa (DCC) kemudahan besar. Paparan LED digital secara serentak boleh memaparkan voltan tiga fasa, arus, kuasa, kadar beban, suhu dalaman, dll., semua dimensi parameter operasi.

Parameter Produk

Ciri-ciri Utama

1. Kapasiti ultra besar tahap Megavolt-Ampere

Kapasiti berkadar 1000KVA, arus keluaran 1520A, mampu meliputi keseluruhan bas bekalan kuasa kren gantri pelabuhan, keseluruhan sistem pengangkatan dan penghancuran lombong bersaiz sederhana, atau kumpulan beban IT lengkap pusat data yang besar.

2. Kapasiti beban lampau yang melampau

Boleh menahan beban undian 120% selama 1 jam dan beban undian 150% selama 30 saat. Untuk keadaan kerja yang melampau seperti berbilang kren gantri di pelabuhan bermula serentak, atau operasi serentak kumpulan mesin penghancur lombong, SBWZ-1000KVA tidak perlu memintas dan boleh memberikan voltan keluaran yang stabil secara berterusan.

3. Reka bentuk penyejukan berlebihan

Menggunakan reka bentuk berlebihan kipas dwi, ​​dengan penukaran automatik antara utama dan sandaran. Strategi kawalan suhu alur keluar dioptimumkan untuk memastikan bahawa apabila beroperasi pada beban penuh dalam persekitaran dengan suhu 40 ℃, kenaikan suhu dalaman dikawal ketat dalam lingkungan 60 ℃.

4. kecekapan tinggi

Di bawah keadaan kerja biasa kapasiti 1000KVA dan kadar beban tahunan purata 65%, berbanding penstabil voltan jenis servo tradisional (kecekapan 96%), SBWZ-1000KVA boleh menjimatkan kira-kira (1000×0.65×4%×8760) ≈ 227,760 kWh elektrik setahun. Dikira pada harga elektrik perindustrian sebanyak 0.7 yuan per kWj, penjimatan elektrik tahunan adalah kira-kira 160,000 yuan - dalam masa kurang daripada dua tahun, penjimatan elektrik boleh memulihkan pelaburan tambahan peralatan.

5. Perlindungan alam sekitar yang lengkap

Tahap perlindungan kabinet boleh disesuaikan kepada IP40 atau IP54, sesuai untuk persekitaran pemasangan yang keras seperti pelabuhan, lombong dan projek terbuka. Struktur logam kepingan tugas berat dan reka bentuk asas seismik memenuhi keperluan pemasangan untuk kawasan operasi berimpak tinggi.

6. Keupayaan penyepaduan pusat penghantaran kuasa komprehensif (DCC).

Standard dilengkapi dengan antara muka komunikasi RS485, boleh dikembangkan kepada Ethernet, komunikasi gentian optik dan protokol IEC 61850. Muat naik masa nyata semua dimensi data operasi (voltan tiga fasa/arus/kuasa/kualiti tenaga elektrik/suhu/status penggera), memenuhi pemantauan jauh dan keperluan pengurusan terpusat bagi pusat penghantaran kuasa infrastruktur yang besar.

Aplikasi Produk

1. Pelabuhan dan Terminal: Menyediakan perlindungan penstabilan voltan berpusat untuk peralatan pemunggahan dan pemunggahan berskala besar seperti kren gantri, kren portal, kren gantri tayar getah, dan penghantar tali pinggang, memastikan kecekapan operasi pelabuhan dan mengurangkan kegagalan peralatan akibat isu voltan.

2. Perlombongan dan Metalurgi: Digunakan untuk sistem bekalan kuasa peralatan berkuasa besar seperti pengangkat lombong, penghancur besar, kilang bebola, skrin bergetar, dan penghantar tali pinggang, memastikan kesinambungan proses perlombongan dan benefisiasi.

3. Pusat Data Besar dan Hab Pengkomputeran Awan: Menyediakan bekalan kuasa penstabilan voltan yang sangat bersih dan sangat boleh dipercayai untuk kumpulan beban IT, sistem penyaman udara ketepatan dan hujung hadapan UPS bagi pusat data berskala ultra besar.

4. Infrastruktur Lapangan Terbang: Digunakan untuk bekalan kuasa sistem lampu navigasi lapangan terbang, sistem penyisihan bagasi automatik, sistem kuasa jambatan naik dan peralatan elektromekanikal teras bangunan terminal.

5. Taman Perindustrian Besar dan Zon Pembangunan Ekonomi dan Teknologi: Sebagai peralatan pengurusan kualiti kuasa teras untuk keseluruhan saluran masuk utama taman, menyediakan kestabilan voltan, pengasingan harmonik dan sokongan data kualiti kuasa untuk keseluruhan taman.

6. Kemudahan Penyelidikan Peringkat Kebangsaan: Menyediakan bekalan kuasa yang stabil untuk kemudahan saintifik yang besar dengan keperluan kualiti kuasa yang sangat tinggi, seperti pemecut besar, makmal superkonduktor, dan peranti penyelidikan gabungan nuklear.

Perkhidmatan Penyesuaian

KTAC menyediakan perkhidmatan OEM/ODM, termasuk warna rupa, kaedah pembungkusan, julat voltan input/output dan modul fungsi khas (seperti peranti penapis EMI, peranti perlindungan kilat, antara muka pemantauan RS232/RS485), dll. Sila hubungi kami untuk penyelesaian tersuai.

Soalan Lazim

1. Apakah kapasiti lebihan penstabil 1000KVA? Bolehkah ia menahan permulaan serentak beberapa motor besar?

Kapasiti beban lampau SBWZ-1000KVA adalah seperti berikut: ia boleh mengekalkan 120% daripada beban undian selama 1 jam dan 150% daripada beban undian selama 30 saat. Untuk permulaan serentak kumpulan besar motor, selagi tempoh arus hentaman adalah dalam masa 30 saat, penstabil boleh kekal dalam talian dan beroperasi tanpa beralih kepada mod pintasan. Untuk keadaan permulaan yang melampau (seperti jumlah kuasa permulaan melebihi 1500KVA), kami boleh mengkonfigurasi penyelesaian mula lembut semasa peringkat reka bentuk sistem.

2. Bagaimanakah 3 Fasa 1000KVA SCR Static AVR ini bekerjasama dengan pengubah 10KV/0.4KV?

SBWZ-1000KVA dipasang pada bas sisi voltan rendah pengubah 10KV/0.4KV (biasanya 1250KVA hingga 2000KVA). Ia bersamaan dengan memasukkan "lapisan pengasingan penstabil" di antara pengubah dan beban besar. Adalah disyorkan untuk mengkonfigurasi pemutus litar jenis bingkai (ACB) di hujung hadapan penstabil sebagai suis perlindungan dan pengasing, dan mengkonfigurasi kabinet pengedaran mengikut zon beban tertentu di hujung belakang.

3. Bagaimanakah berat 1850kg diangkut dan dipasang?

Pangkalan peralatan mempunyai lubang forklift dan gelang pengangkat, yang boleh diletakkan menggunakan forklift, kenderaan pengendalian hidraulik atau kren. Semasa pengangkutan, peralatan dipasang dengan sokongan kayu, dan komponen utama dalaman diisi dengan bahan penyerap kejutan. Tapak pemasangan asas hendaklah menggunakan penuangan konkrit C30, dengan ketebalan ≥150mm, dan bolt penambat M12 yang telah ditetapkan. Dimensi pemasangan dan keperluan beban tertentu boleh didapati dalam "Manual Pemasangan".

4. Bagaimanakah pensuisan yang boleh dipercayai bagi dwi kipas berlebihan dicapai?

Setiap satu daripada dua kipas mempunyai litar bekalan kuasa bebas dan litar kawalan. Apabila kipas utama berjalan, kipas siap sedia berada dalam mod siap sedia. Apabila kipas utama gagal atau kelajuannya lebih rendah daripada ambang yang ditetapkan, sistem kawalan secara automatik bertukar kepada kipas siap sedia dalam masa 1 saat, dan pada masa yang sama menghantar isyarat penggera melalui antara muka komunikasi. Reka bentuk ini memastikan walaupun satu kipas gagal, peralatan masih boleh beroperasi pada beban penuh seperti biasa.

5. Mengapakah siri SBWZ disyorkan untuk projek berskala besar dan bukannya penstabil jenis servo tradisional?

Dua sebab teras ialah: satu ialah kelajuan - masa tindak balas penstabil jenis servo biasanya dalam julat kedua, dan mereka hampir tidak dapat bertindak balas terhadap turun naik grid (bertahan berpuluh-puluh hingga ratusan milisaat); masa tindak balas SBWZ ialah 10ms hingga 40ms, yang boleh menangkap dan mengimbangi turun naik dengan berkesan. Yang kedua ialah kebolehpercayaan - berus karbon penstabil jenis servo adalah bahagian yang mudah haus, dan ia lebih cepat haus dalam aplikasi berkuasa tinggi, memerlukan penutupan biasa untuk penggantian; SBWZ ialah reka bentuk tanpa sentuh sepenuhnya, tidak memerlukan penutupan untuk penyelenggaraan, dan mempunyai kebolehpercayaan yang jauh lebih tinggi. Untuk infrastruktur yang besar, kedua-dua perbezaan ini secara langsung menentukan tahap ketersediaan sistem bekalan kuasa.

6. Bolehkah AVR Statik SCR 3 Fasa 1000KVA digunakan dalam sistem penjanaan kuasa bersambung grid (seperti stesen janakuasa fotovoltaik atau medan kuasa angin)?

OK. SBWZ-1000KVA menyokong dwi frekuensi 50/60Hz dan boleh digunakan dalam sistem kuasa stesen loji janakuasa tenaga baharu. Ia menyediakan kuasa yang stabil untuk bekalan kuasa suis, sistem kawalan, perlindungan kebakaran dan peralatan pengudaraan stesen injak. Lebih-lebih lagi, apabila kuasa stesen bergantung sepenuhnya kepada bekalan grid pada waktu malam atau tempoh cahaya malap di stesen janakuasa fotovoltaik, penstabil voltan boleh memastikan bahawa peralatan di stesen tidak terjejas oleh turun naik voltan grid.
