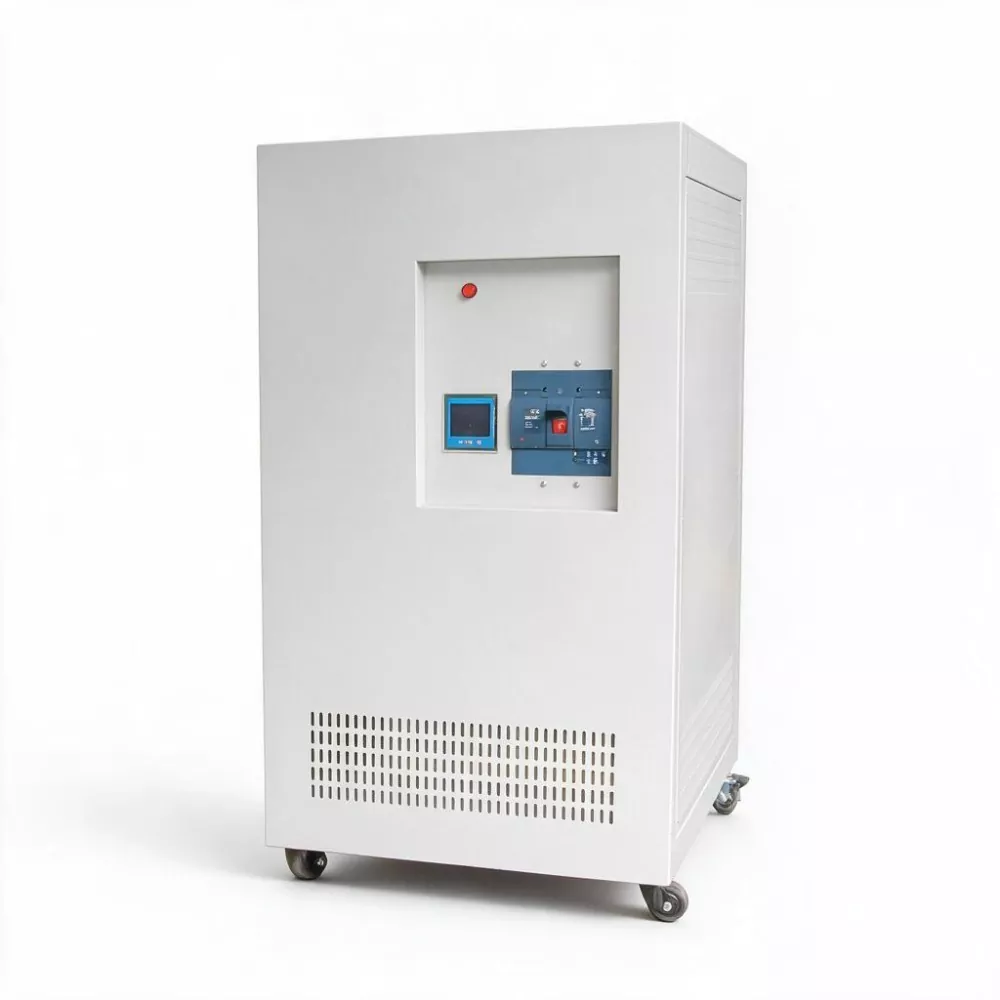

3 Fasa 300kVA SCR Statik AVR

Ciri-ciri penggunaan elektrik kompleks komersial berskala besar moden adalah seperti berikut:

· Kerumitan: Ia menyepadukan pelbagai jenis beban seperti kuasa (penyaman udara/ lif), pencahayaan dan maklumat elektronik (POS/keselamatan/komunikasi), dan setiap jenis beban mempunyai keperluan berbeza untuk kualiti kuasa.

· Kebolehubahan: Perbezaan penggunaan elektrik antara siang dan malam, hari bekerja dan hari cuti, waktu perniagaan puncak dan luar puncak boleh mencapai beberapa kali. Perubahan beban yang teruk membawa kepada turun naik yang kerap dalam voltan bas.

· Kepekaan: Sistem juruwang, sistem paparan maklumat dan sistem pemantauan keselamatan amat sensitif kepada turun naik voltan. Penurunan voltan hanya beberapa milisaat boleh mengakibatkan kehilangan ratusan data transaksi atau sistem keselamatan dimulakan semula.

AVR Statik SCR 3 Fasa 300KVA menggunakan teknologi pampasan bebas tiga fasa, yang boleh menangani masalah ketidakseimbangan beban tiga fasa dengan berkesan dan boleh menahan penurunan voltan yang disebabkan oleh permulaan motor besar, memastikan beban sensitif di bawah bas yang sama tidak mengalami sebarang kesan.

Parameter Produk

Ciri-ciri Utama

1. Reka bentuk peringkat hab berkapasiti besar

Kapasiti undian 300KVA, arus keluaran 456A. AVR Statik SCR 3 Fasa 300KVA boleh digunakan sebagai hab penstabilan voltan masuk utama untuk bangunan menara atau kawasan berfungsi (seperti kawasan pusat beli-belah atau kawasan pejabat) kompleks komersial, mencapai pengurusan berpusat dan mengurangkan kos pelaburan dan kerumitan pengurusan konfigurasi terdesentralisasi berbilang nod.

2. Menentang kesan permulaan peralatan kuasa besar

Arus permulaan unit penyejukan besar, pam api, eskalator, dll. boleh mencapai 6-8 kali ganda arus undian. Seni bina pampasan tanpa sentuh SCR SBWZ-300KVA mempunyai keupayaan tindak balas sementara yang sangat baik dan boleh secara berterusan dan stabil mengeluarkan voltan semasa permulaan motor, menghalang peralatan lain pada bas yang sama daripada terganggu.

3. Menyesuaikan diri dengan bangunan hijau dan piawaian bangunan pintar

Kecekapan ≥ 99%, dengan kehilangan diri yang sangat rendah, memenuhi keperluan kecekapan tenaga yang ketat bagi bangunan hijau untuk peralatan pengagihan kuasa. Dipiawai dengan antara muka komunikasi RS485, ia boleh menyambung dengan lancar dengan sistem automasi bangunan (BAS) dan sistem pengurusan tenaga (EMS), membantu dalam pensijilan LEED, BREEAM, dsb. bangunan hijau.

4. Peraturan ketepatan tinggi bebas tiga fasa

Di bangunan komersial, lampu fasa tunggal dan peralatan pejabat banyak, dan ketidakseimbangan semasa tiga fasa adalah norma. SBWZ-300KVA secara bebas mengambil sampel dan mengawal voltan setiap fasa untuk memastikan ketepatan dan simetri voltan keluaran tiga fasa dan menghapuskan bahaya penggunaan kuasa yang disebabkan oleh hanyutan titik neutral.

5. Reka bentuk tanpa penyelenggaraan tanpa sentuhan

Pasukan pengurusan hartanah biasanya tidak mempunyai jurutera kuasa sepenuh masa untuk kakitangan, jadi kesederhanaan penyelenggaraan peralatan adalah penting. SBWZ-300KVA tidak mempunyai berus karbon, motor servo atau haus mekanikal, dan hanya memerlukan pengudaraan dan pembersihan harian untuk mengurangkan operasi dan penyelenggaraan tenaga manusia dan kos rizab alat ganti harta itu.

6. Kualiti kuasa visualisasi yang komprehensif

Skrin paparan LED digital mempersembahkan data voltan, arus dan kuasa tiga fasa masa nyata, menjadikan status peralatan jelas sepintas lalu. Data yang dimuat naik melalui antara muka komunikasi boleh menjana carta arah aliran kualiti kuasa pada stesen kerja BAS, memberikan sokongan data untuk audit tenaga dan analisis kecekapan tenaga peralatan.

Aplikasi Produk

1. Pusat beli-belah berskala besar: Menyediakan penstabilan voltan berpusat untuk pencahayaan, eskalator, sistem penyaman udara, daftar tunai dan rangkaian maklumat seluruh lantai komersial, memastikan operasi normal peniaga dan pengalaman pengguna.

2. Bangunan pejabat Gred A: Bertindak sebagai hab penstabilan kuasa utama untuk keseluruhan menara, menyediakan kuasa stabil untuk pencahayaan pejabat, peralatan IT ketepatan, kumpulan lif dan sistem penghawa dingin VAV dalam bangunan.

3. Hotel lima bintang: Menyediakan perlindungan voltan yang komprehensif untuk dewan bankuet, pusat persidangan, kemudahan SPA, bilik dobi, peralatan dapur dan sistem kawalan bilik tetamu hotel, menghalang turun naik voltan daripada menjejaskan pengalaman tetamu.

4. Pusat pameran dan tempat sukan yang besar: Digunakan untuk penstabilan voltan sistem pencahayaan (terutamanya skrin LED dan lampu pentas), sistem penyiaran, kawalan akses dan sistem keselamatan, memastikan keselamatan dan kelancaran acara berskala besar.

5. Lapangan terbang dan hab pengangkutan: Menyediakan bekalan kuasa yang stabil untuk sistem pengasingan bagasi, peralatan keselamatan, eskalator dan lif, sistem penyiaran dan kawasan komersial bangunan terminal.

Perkhidmatan Penyesuaian

KTAC menyediakan perkhidmatan OEM/ODM, termasuk warna rupa, kaedah pembungkusan, julat voltan input/output dan modul fungsi khas (seperti peranti penapis EMI, peranti perlindungan kilat, antara muka pemantauan RS232/RS485), dll. Sila hubungi kami untuk penyelesaian tersuai.

Soalan Lazim

1. Bagaimanakah AVR Statik SCR 3 Fasa 300KVA boleh diintegrasikan ke dalam Sistem Automasi Bangunan (BAS)?

Peranti ini dilengkapi dengan antara muka komunikasi RS485 dan menyokong protokol Modbus-RTU. Melalui peranti get laluan, protokol Modbus boleh ditukar kepada protokol BACnet atau KNX, membolehkan sambungan ke platform BAS arus perdana seperti Honeywell, Siemens dan Johnson Controls. Peranti boleh memuat naik voltan masa nyata, arus, kuasa, kadar beban dan status penggera, dan juga menerima arahan jauh daripada BAS untuk tetapan parameter.

2. Apakah punca utama turun naik voltan di kompleks komersial?

Sumber utama termasuk: hentian mula yang kerap penyejuk besar (terutamanya pemampat emparan), hentian permulaan eskalator, turun naik beban siang hari bagi grid kuasa perbandaran, dan penggunaan elektrik peralatan besar penyewa bersebelahan. Keupayaan tindak balas tahap milisaat SBWZ-300KVA boleh menangani semua sumber turun naik ini dengan berkesan.

3. Apakah maksud kapasiti 300KVA untuk bangunan komersial?

Ambil pusat membeli-belah seluas 50,000 meter persegi sebagai contoh. Jumlah kapasiti pengedarannya biasanya antara 5,000 dan 8,000 KVA. 300KVA meliputi kira-kira 5% hingga 8% daripada beban, yang biasanya satu atau dua talian penyuap (seperti bas utama untuk unit penghawa dingin). Beban yang diberikan oleh SBWZ-300KVA selalunya merupakan "minoriti kritikal" bagi jaminan bekalan kuasa keseluruhan bangunan.

4. Berapa banyakkah kecekapan ultra tinggi menjimatkan kos operasi bangunan komersial?

Dengan mengandaikan kapasiti 300KVA, kadar beban purata 70%, harga elektrik komersial 1.0 yuan setiap kilowatt-jam, dan 8,760 jam setahun:

· Menggunakan SBWZ-300KVA (kecekapan 99%), kerugian tahunan adalah lebih kurang 300 × 0.7 × (1 - 0.99) × 8760 ≈ 18,396 kWj

· Menggunakan penstabil voltan servo tradisional (kecekapan 96%), kerugian tahunan adalah lebih kurang 300 × 0.7 × (1 - 0.96) × 8760 ≈ 73,584 kWj

· Penjimatan elektrik tahunan ≈ 55,188 yuan. Lebih sedekad, penjimatan melebihi 550,000 yuan, dengan ketara mengurangkan kos operasi.

5. Apakah keperluan pemasangan peralatan di bilik agihan bangunan?

Keperluan untuk bilik pengedaran ialah ketinggian bersih tidak kurang daripada 2.2 meter, laluan penyelenggaraan ≥ 0.8 meter sebelum dan selepas peralatan, suhu ambien tidak melebihi 40°C, tiada gas menghakis atau habuk pengalir. Adalah disyorkan untuk menggunakan YJV 3×150mm² + 2×70mm² atau spesifikasi yang lebih tinggi untuk kabel masuk (teras tembaga), dan 630A atau ke atas untuk pemutus litar bahagian hadapan.
