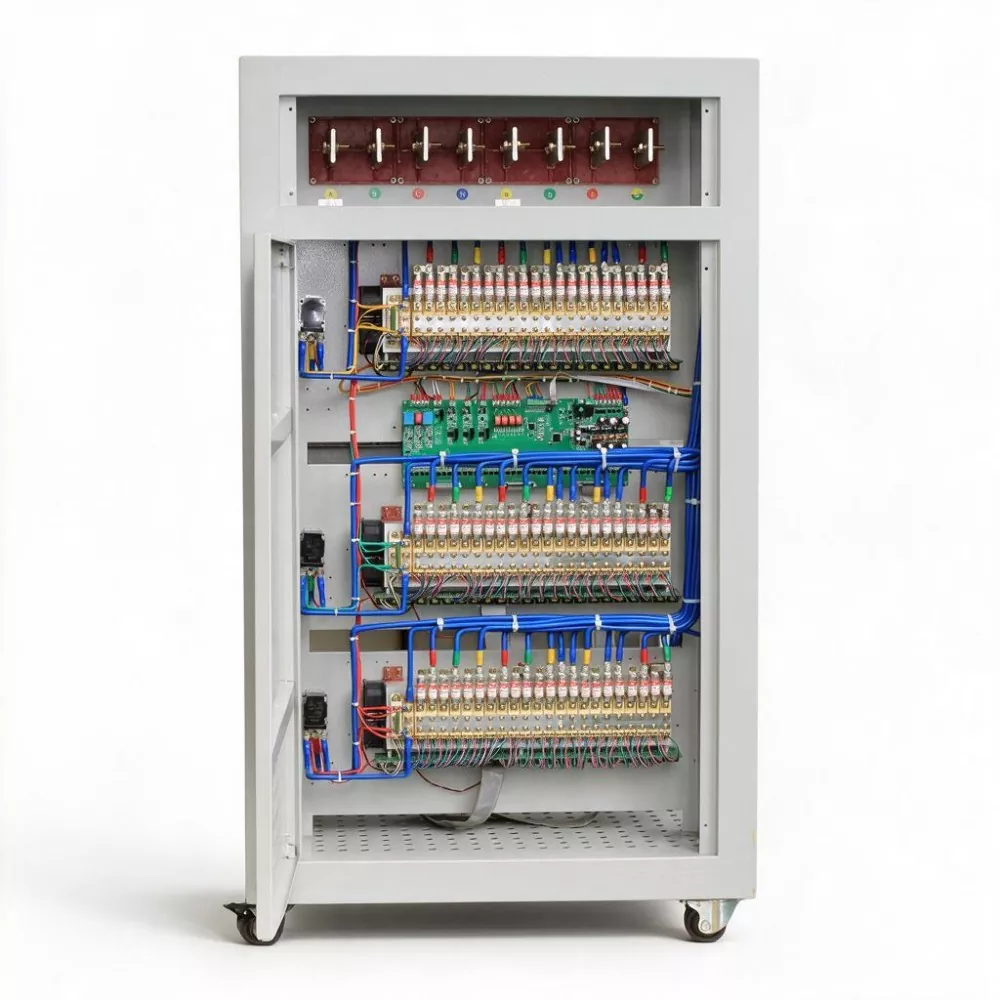

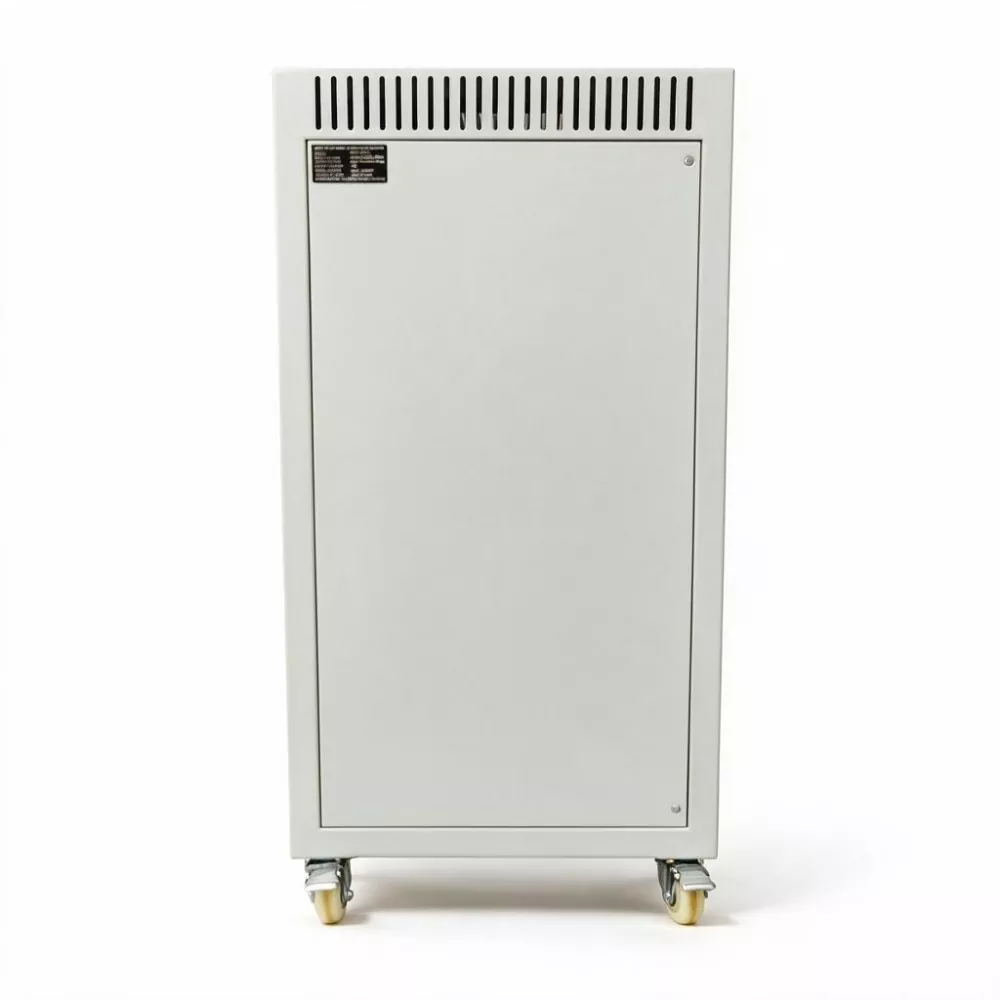

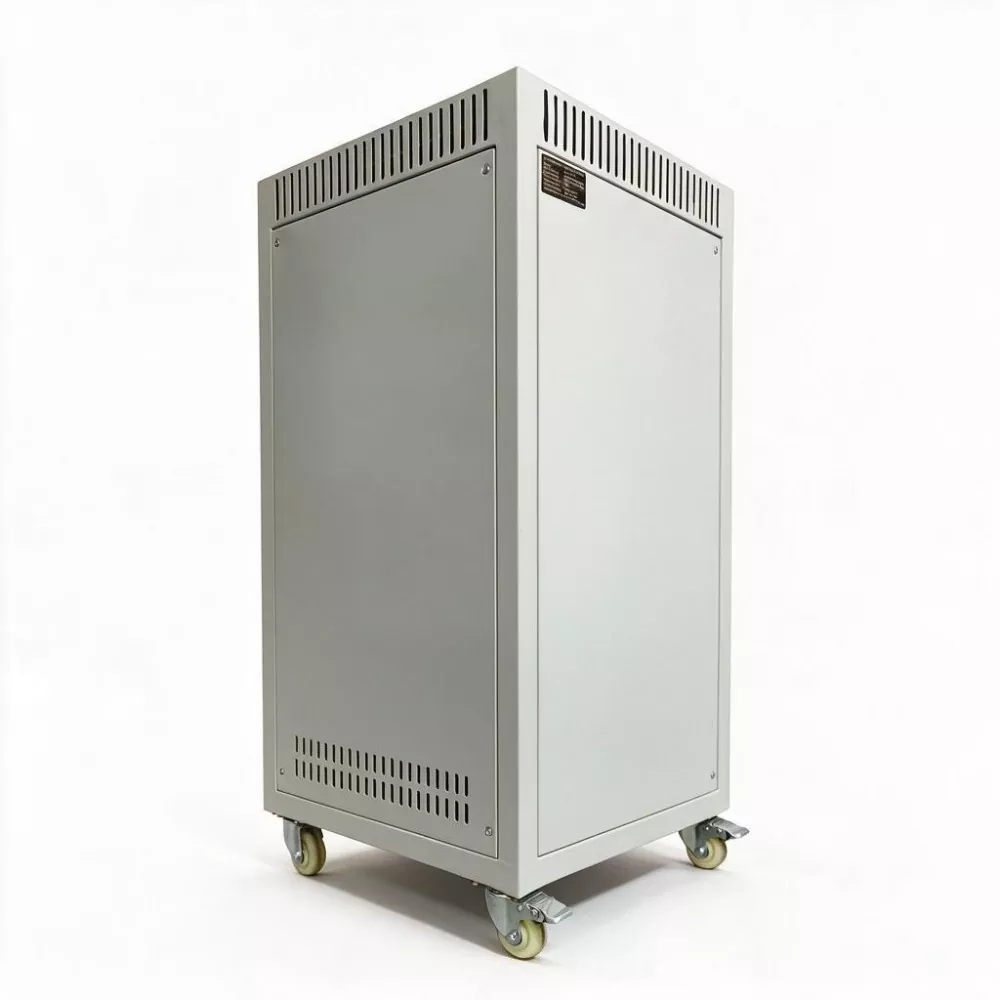

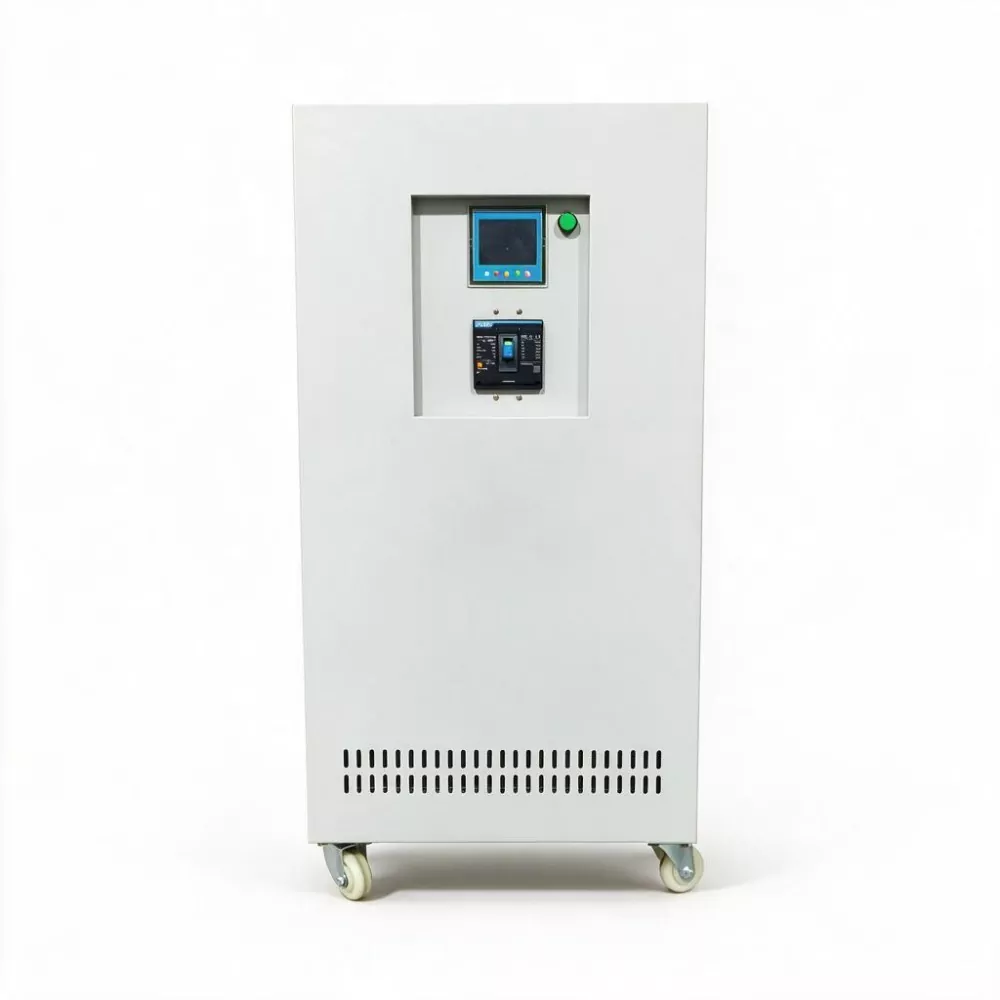

3 Fasa 200kVA SCR Statik AVR

3 Fasa 200KVA SCR Static AVR ialah penstabil voltan tanpa sentuh digital yang dibangunkan untuk senario pembuatan automatik. Dengan kapasiti berkadar 200KVA dan arus keluaran berkadar 304A, ia mengguna pakai pensampelan DSP berkelajuan tinggi dan teknologi pensuisan silang sifar SCR untuk mencapai pampasan voltan peringkat milisaat.

Ia menghapuskan turun naik sementara voltan grid, menyelesaikan gangguan pengeluaran, kecekapan operasi yang tidak stabil dan masalah kualiti produk yang disebabkan oleh kelipan voltan, dan secara stabil menjamin kecekapan operasi keseluruhan peralatan pengeluaran automatik industri.

Parameter Produk

Ciri-ciri Utama

1. Memastikan operasi berterusan barisan pengeluaran

Masa tindak balas ialah 10ms hingga 40ms, yang boleh menangkap dan mengimbangi peristiwa penurunan voltan dengan berkesan yang berlangsung dari puluhan hingga ratusan milisaat. Untuk peranti seperti pemacu servo, PLC dan penukar frekuensi, melengkapkan pampasan dalam tetingkap masa ini bermakna peralatan tidak akan mencetuskan perlindungan bawah voltan dan barisan pengeluaran tidak akan terganggu.

2. 200KVA kapasiti besar

Kapasiti undian ialah 200KVA, arus keluaran ialah 304A, yang boleh memenuhi keperluan penstabilan voltan barisan pengeluaran automatik bersaiz sederhana atau jumlah baris masuk bengkel. Mengelakkan konfigurasi kompleks berbilang penstabil voltan berkapasiti kecil secara selari, ia merealisasikan "tadbir urus satu titik, semua faedah talian".

3. DSP + SCR kawalan digital penuh

Menggunakan cip pengkomputeran DSP yang digabungkan dengan suis tanpa sentuh SCR, ketepatan penstabilan voltan ialah ±1%, dan kelajuan tindak balas adalah 30 hingga 50 kali ganda daripada sistem servo tradisional. Pada masa yang sama, tiada kehausan mekanikal, memastikan prestasi yang konsisten dalam tempoh penggunaan yang lama.

4. Mengurangkan penggunaan tenaga bengkel dengan ketara

Berbanding dengan penstabil voltan jenis servo tradisional dengan kecekapan kira-kira 96%, SBWZ 3 Phase 200KVA SCR Static AVR boleh menjimatkan kira-kira 6,000 hingga 8,000 kWj elektrik setahun untuk kilang (dikira berdasarkan kadar beban purata 70%), secara langsung mengurangkan kos pengeluaran.

5. Reka bentuk tanpa sentuh, sesuai untuk keadaan permulaan henti frekuensi tinggi

Keseluruhan mesin tidak mempunyai berus karbon, motor servo, atau bahagian terdedah mekanikal yang lain. Untuk barisan pengeluaran dengan permulaan yang kerap dan perubahan beban (seperti talian pengecap, kumpulan mesin pengacuan suntikan), SBWZ-200KVA menunjukkan kebolehpercayaan dan jangka hayat yang jauh lebih besar daripada penstabil voltan tradisional.

6. Perlindungan pintar dan antara muka komunikasi industri

Menyokong pengaturcaraan pengguna untuk menetapkan ambang perlindungan lebihan voltan, undervoltage dan arus lebih. Antara muka komunikasi RS485 standard (Modbus-RTU), boleh disambungkan ke sistem MES bengkel atau sistem SCADA, membolehkan pemantauan jauh, penggera kerosakan dan pengumpulan data kuasa.

Aplikasi Produk

1. Pengilangan kenderaan dan komponen yang lengkap: Menyediakan perlindungan penstabilan voltan peringkat talian untuk PLC, robot dan sistem servo dalam talian pengecap, garisan kimpalan, garisan mengecat dan talian pemasangan, memastikan irama pengeluaran dan ketepatan badan.

2. Perkakas rumah dan pembuatan produk elektronik: Gunakan untuk jumlah penstabilan voltan talian masuk dalam mesin pengacuan suntikan, talian pematerian SMT dan talian pemasangan automatik, menghapuskan penggera peralatan dan produk rosak kelompok yang disebabkan oleh turun naik voltan.

3. Makanan dan minuman serta industri pembungkusan: Menyediakan bekalan kuasa yang stabil untuk sistem kawalan mesin pengisian, mesin pengedap, talian pembungkusan dan robot penyusun, mengelakkan kecacatan pembungkusan dan penutupan talian pengeluaran disebabkan oleh isu voltan.

4. Bateri litium dan pembuatan fotovoltaik: Menyediakan bekalan kuasa penstabilan voltan berketepatan tinggi untuk peralatan pembuatan ketepatan seperti mesin penggulungan bateri litium, mesin lamina dan mesin lamina komponen fotovoltaik, memastikan konsistensi produk dan kadar hasil.

5. Pemprosesan logam dan jentera berat: Sesuai untuk bekalan kuasa terpusat kumpulan mesin CNC yang besar, mesin pemotong laser, mesin pemotong plasma, dsb., dengan peralatan pemprosesan berkuasa tinggi.

Apakah kelebihan berbanding pengawal selia voltan berasaskan motor servo tradisional?

Pengawal selia berasaskan motor servo memerlukan ratusan milisaat atau bahkan beberapa saat untuk melengkapkan pergerakan mekanikal berus karbon. Untuk peristiwa "turun naik kuasa" yang berlangsung hanya berpuluh-puluh hingga ratusan milisaat, pengawal selia voltan tradisional sering gagal bertindak balas sebelum peralatan pemuatan tersandung dan berhenti. Kaedah peraturan elektronik 3 Fasa 200KVA SCR Statik AVR boleh menangkap dan mengimbangi setiap kejadian voltan sementara.

Dalam industri seperti pembuatan automotif, pengeluaran perkakas rumah dan pemasangan elektronik yang memerlukan pengeluaran berterusan, SBWZ-200KVA telah terbukti dapat mengurangkan penutupan yang tidak dirancang akibat isu voltan sebanyak lebih 80%. Berdasarkan anggaran bahawa barisan pengeluaran bersaiz sederhana kehilangan kira-kira 500,000 hingga 1 juta yuan setiap tahun disebabkan oleh "turun naik kuasa", tempoh pemulihan pelaburan SBWZ-200KVA biasanya 6 hingga 12 bulan.

Soalan Lazim

1. Apakah yang dimaksudkan secara khusus "turun naik kuasa"? Bagaimanakah SBWZ-200KVA mengendalikannya?

"Turun naik kuasa" ialah istilah biasa dalam bidang perindustrian untuk voltan sag, merujuk kepada fenomena di mana voltan grid menurun kepada 50% - 90% daripada nilai undian dalam tempoh yang singkat (daripada puluhan milisaat hingga beberapa ratus milisaat), dan kemudian kembali. SBWZ-200KVA menggunakan teknologi pampasan semua elektronik DSP + SCR, dengan masa tindak balas 10ms - 40ms - jauh lebih cepat daripada tempoh biasa turun naik kuasa - dan boleh terus melakukan pampasan dinamik semasa penurunan voltan, mengekalkan voltan keluaran stabil dan memastikan peralatan hiliran tidak tersandung akibat voltan yang tidak mencukupi.

2. Berapa banyak peranti yang boleh menampung kapasiti 200KVA?

Kapasiti 200KVA (380V tiga fasa, arus undian 304A) boleh menampung jumlah beban kira-kira 160KW (dikira berdasarkan faktor kuasa 0.8). Senario aplikasi biasa termasuk: garis pengecapan bersaiz sederhana (6 robot + 3 penekan + sistem penghantar), atau 10 - 15 mesin pengacuan suntikan (kelas 150 - 200 tan), atau garis pematerian SMT (3 mesin pematerian + pematerian aliran semula + mesin cetak + sistem penyampai). Untuk pemilihan khusus, sila berikan senarai muatan, dan kami akan mengiranya untuk anda.

3. Bagaimanakah penstabil voltan tanpa sentuh dipasang di bilik pengedaran bengkel? Bagaimanakah kebolehsuaian persekitarannya?

Julat suhu kerja SBWZ-200KVA ialah -5 ℃ hingga 40 ℃, dan kelembapan relatif kurang daripada 90%. Piawaian tahap perlindungan kabinet ialah IP20 (menghalang objek dengan diameter lebih daripada 12mm daripada masuk), dan ia boleh dinaik taraf kepada IP30 (kalis habuk) atau lebih tinggi melalui penyesuaian. Untuk persekitaran bengkel, adalah disyorkan agar peralatan dipasang di dalam bilik pengedaran yang berasingan atau bilik kawalan elektrik untuk mengelakkan pendedahan langsung kepada habuk, kabus minyak dan semburan.

4. Adakah terdapat gangguan apabila digunakan bersama-sama dengan penukar frekuensi?

Tidak. SBWZ-200KVA tidak menjana harmonik dengan sendirinya (kadar herotan keluaran kurang daripada 0.1%). Apabila penukar frekuensi disambungkan ke hiliran, penstabil bertindak sebagai "lapisan pengasingan" yang dimasukkan di antara grid kuasa dan penukar frekuensi, yang sebaliknya boleh mengurangkan pencemaran terbalik harmonik yang dihasilkan oleh penukar frekuensi kepada grid kuasa. Kami mengesyorkan memasang reaktor input di hujung hadapan penukar frekuensi untuk mengoptimumkan lagi keserasian sistem.

5. Bagaimanakah peralatan boleh disambungkan ke bengkel MES atau sistem SCADA?

AVR Statik SCR 3 Fasa 200KVA dilengkapi dengan antara muka komunikasi RS485 standard dan menyokong protokol Modbus-RTU. Dengan menyambung melalui kabel komunikasi standard ke gerbang Ethernet industri bengkel atau pengawal PLC, bacaan masa nyata voltan input/output, arus, kadar beban, suhu, status penggera, dll. peralatan boleh dicapai pada platform MES/SCADA. Kami boleh menyediakan dokumen protokol komunikasi terperinci dan sokongan teknikal.
