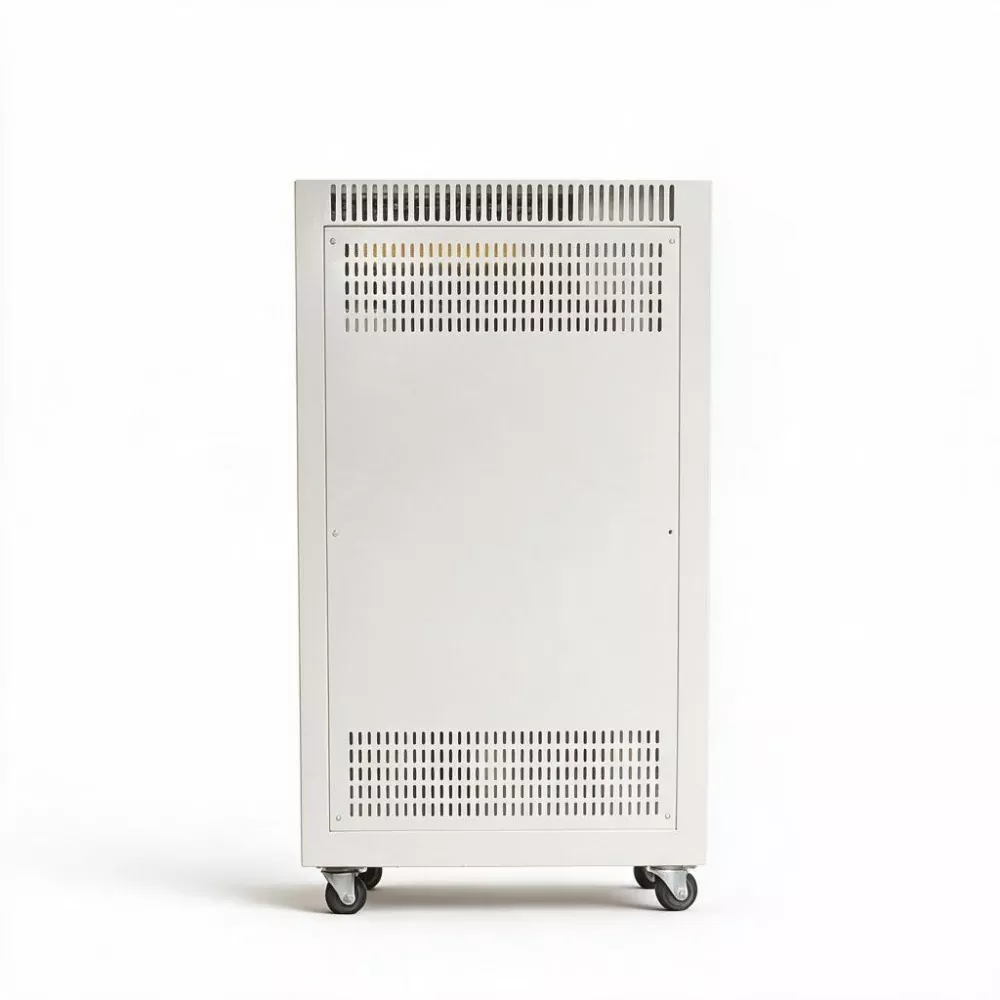

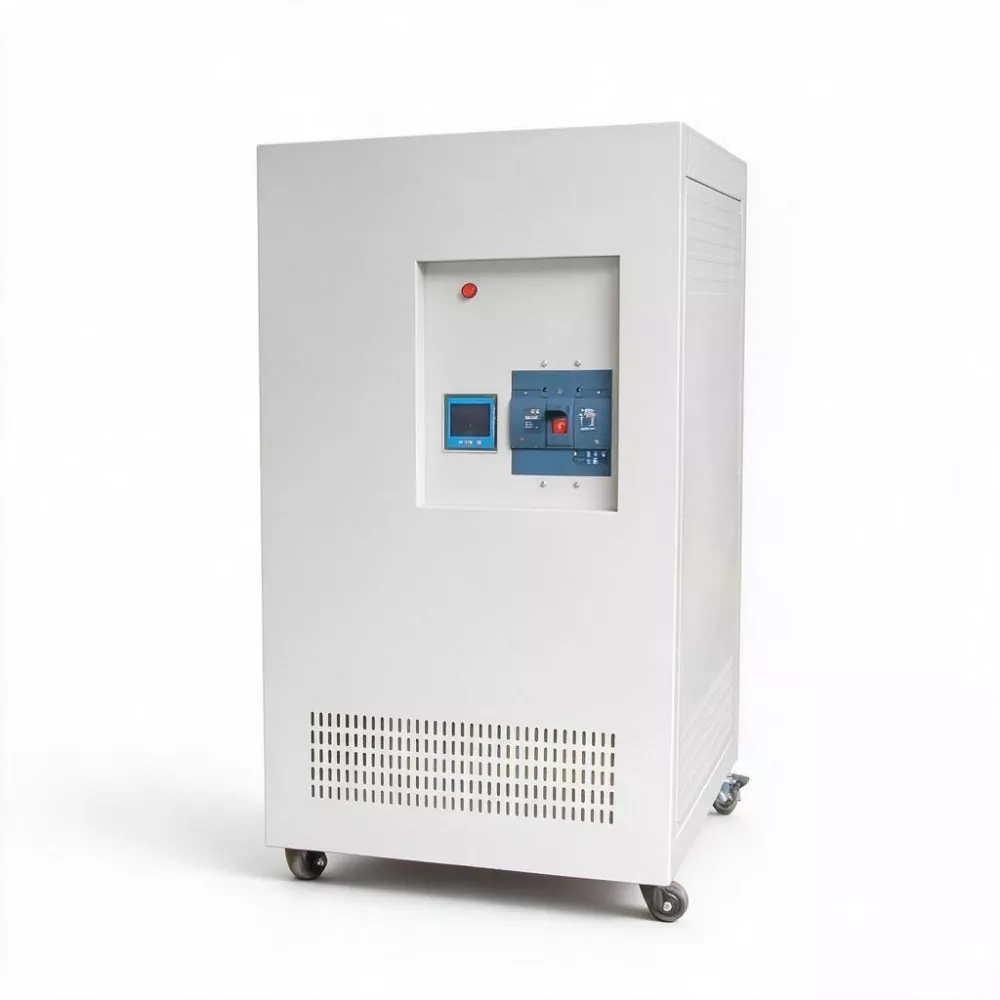

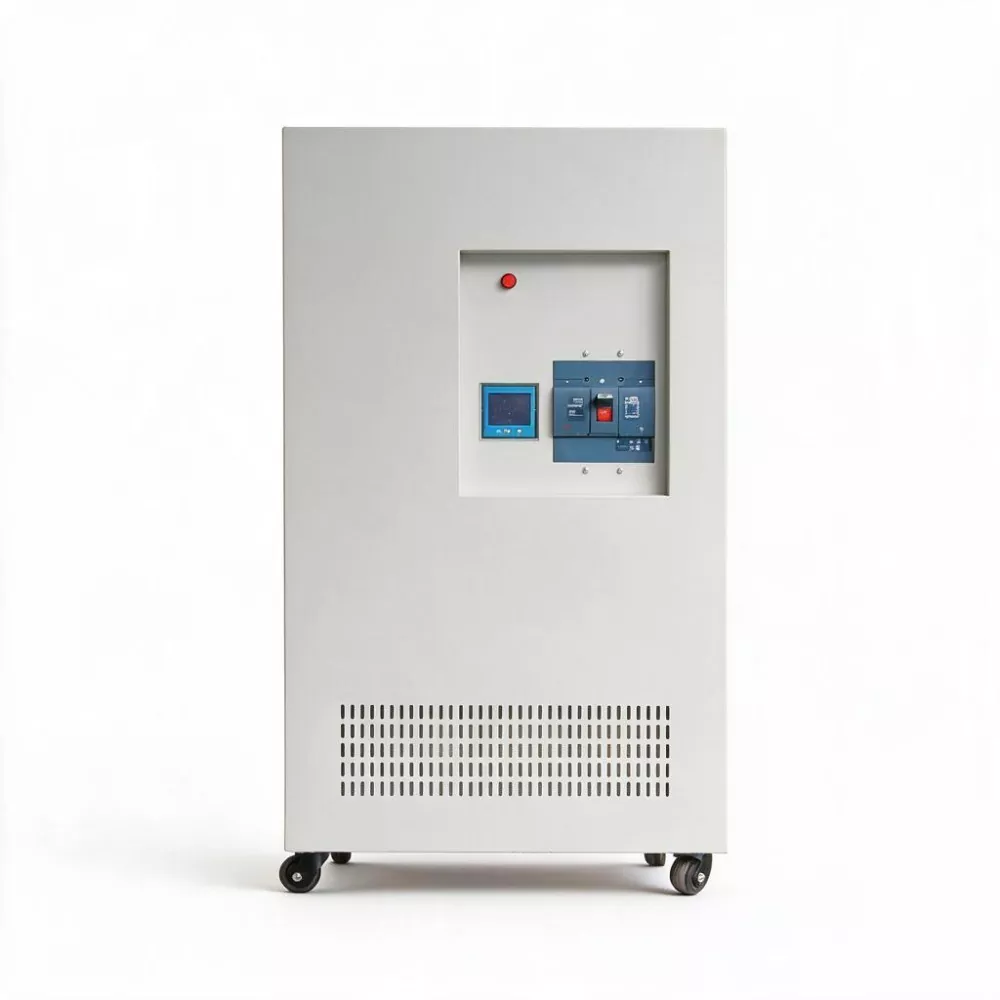

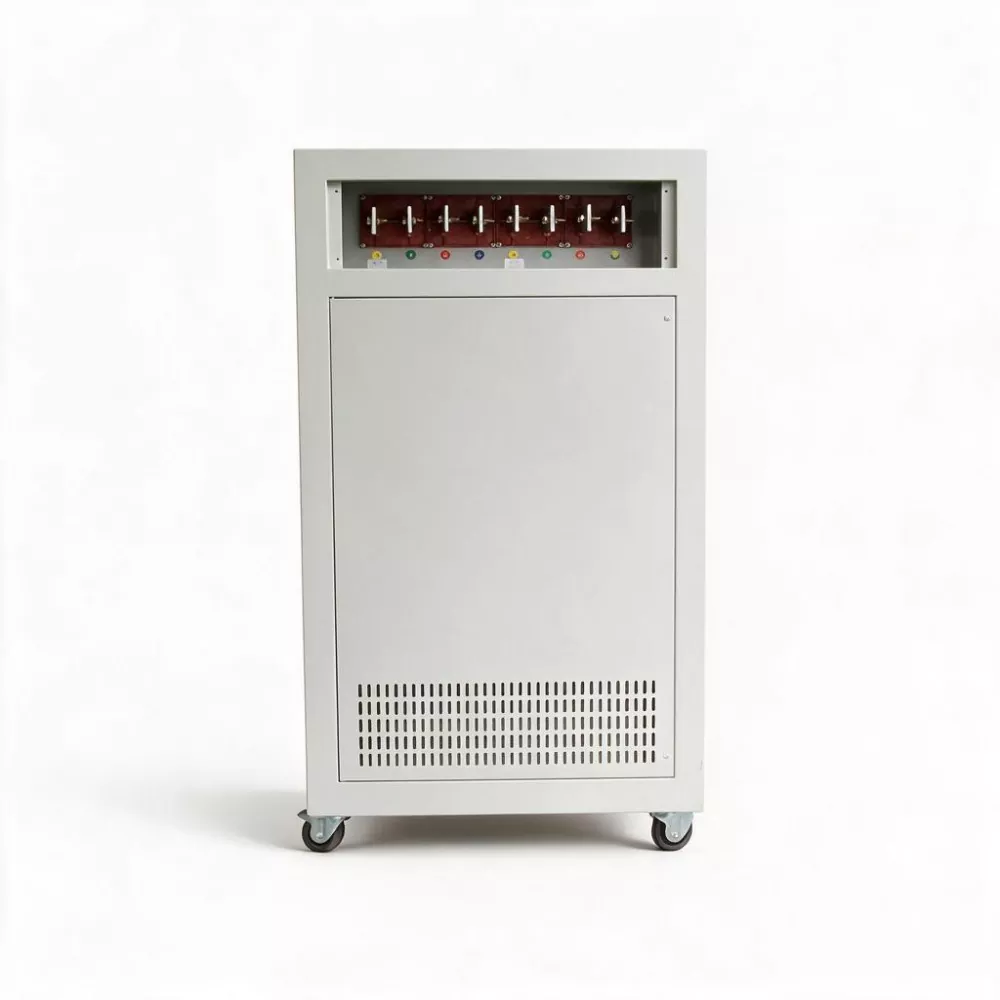

3 Fasa 500kVA SCR Statik AVR

AVR Statik SCR 3 Fasa 500KVA ialah peranti penstabilan voltan tanpa sentuh digital berkapasiti tinggi yang disesuaikan untuk taman perindustrian moden dan zon pembuatan ketepatan. Dengan kapasiti berkadar 500KVA dan arus keluaran 760A, ia menggunakan kawalan digital DSP dan teknologi pampasan pantas SCR untuk mencapai ±1% peraturan voltan berketepatan tinggi dalam masa tindak balas 10–40ms.

Di luar pembetulan turun naik voltan asas, unit ini menyediakan pengasingan harmonik pasif untuk menyekat herotan grid yang disebabkan oleh beban tak linear dan menyokong sambungan data dengan sistem EMS taman, APF dan SVG, merealisasikan pengoptimuman kualiti kuasa yang sistematik untuk sistem pengagihan kuasa industri.

Parameter Produk

Ciri-ciri Utama

1. Berkapasiti besar di peringkat taman

Kapasiti undian 500KVA, arus keluaran 760A. AVR Statik SCR 3 Fasa 500KVA boleh dipasang terus di sebelah masuk pengedaran utama taman atau pencawang bengkel besar, memberikan perlindungan penstabilan voltan berpusat untuk keseluruhan bas pengedaran (meliputi berpuluh-puluh peranti dan beribu-ribu meter persegi kawasan pengeluaran).

2. Maklum balas ultra pantas dalam 10ms hingga 40ms

Apabila grid kuasa unggul mengalami kendur voltan atau turun naik voltan yang disebabkan oleh permulaan kumpulan peralatan besar di taman, SBWZ-500KVA boleh menyelesaikan pampasan dalam milisaat, menghalang turun naik kuasa daripada merebak ke seluruh taman dan memastikan kesinambungan bekalan kuasa untuk semua peranti yang disambungkan.

3. Pengecilan harmonik semulajadi

Melalui kesan gandingan elektromagnet pengubah pengasingan, ia mempunyai kesan pengecilan 30% hingga 50% pada harmonik ciri (ke-5, ke-7, ke-11, dsb.) yang dihasilkan pada bahagian beban. Apabila digunakan bersama penapis kuasa aktif (APF), ia boleh mencapai pematuhan pengurusan harmonik keseluruhan untuk taman.

4. Kecekapan ≥ 99%

Berdasarkan kapasiti 500KVA dan kadar beban tahunan purata 60%, SBWZ-500KVA boleh menjimatkan lebih kurang (500 × 0.6 × 4% × 8760) ≈ 105,000 kWj elektrik setahun berbanding penstabil voltan jenis servo tradisional (dengan kecekapan 96%). Untuk taman yang besar, setiap peranti boleh menjimatkan kira-kira 70,000 hingga 80,000 yuan dalam kos elektrik setahun (berdasarkan harga elektrik industri sebanyak 0.7 yuan setiap kWj), dengan faedah ekonomi yang ketara.

5. Reka bentuk tanpa sentuh sepenuhnya

Tiada berus karbon, tiada motor servo, tiada haus mekanikal, menghapuskan risiko gangguan kuasa yang disebabkan oleh kegagalan mekanikal dalam penstabil voltan tradisional. Untuk taman perindustrian yang memerlukan kebolehpercayaan bekalan kuasa sebanyak 99.99%, ciri ini adalah penting.

6. Fungsi pintu masuk kualiti kuasa

Antara muka komunikasi RS485 standard (Modbus-RTU), boleh dikembangkan kepada komunikasi Ethernet. Muat naik masa nyata data voltan tiga fasa, arus, kuasa, herotan harmonik, dsb. ke platform EMS, bekerja dalam penyelarasan dengan peranti pampasan kuasa reaktif bahagian hadapan (SVG, bank kapasitor) dan APF untuk membina sistem pengurusan gelung tertutup kualiti kuasa yang lengkap.

Aplikasi Produk

1. Taman Perindustrian berteknologi tinggi: Menyediakan pengurusan kualiti kuasa berpusat untuk bas voltan rendah bilik pengedaran utama di taman, memastikan kualiti bekalan kuasa untuk perusahaan seperti teknologi maklumat, bioperubatan dan instrumen ketepatan dalam taman.

2. Sistem Pengedaran Utama Kilang Pembuatan Besar: Dipasang pada sisi kabinet masuk utama kilang, 3 Fasa 500KVA SCR Static AVR menyediakan kestabilan voltan dan perlindungan pengasingan harmonik untuk keseluruhan kawasan kilang (meliputi pelbagai bengkel).

3. Pembuatan Semikonduktor dan Panel: Menyediakan perlindungan penstabilan voltan seluruh kilang untuk sistem loji (MAU, FFU, unit penyejuk, kumpulan pemampat udara) kilang wafer dan kilang panel, memastikan kestabilan parameter alam sekitar dalam bengkel bersih.

4. Pangkalan Perindustrian Tenaga Baharu: Digunakan untuk sistem pengagihan kuasa kilang modul fotovoltaik dan kilang super bateri litium, menghapuskan turun naik voltan yang disebabkan oleh hentian permulaan berskala besar peralatan pengeluaran pada barisan pengeluaran, dan memastikan operasi stabil barisan pengeluaran automatik.

5. Nod Mikrogrid Taman Perindustrian: Bertindak sebagai hab penstabilan voltan dalam mikrogrid taman (fotovoltaik + storan tenaga + stesen pengecasan), menyelaraskan keseimbangan bekalan dan permintaan antara sumber kuasa dan beban teragih.

Perkhidmatan Penyesuaian

KTAC menyediakan penyesuaian OEM/ODM yang komprehensif untuk SBWZ-500KVA untuk memenuhi keperluan projek tertentu, keadaan kemudahan dan spesifikasi jenama.

Konfigurasi Voltan:Julat voltan input (standard ±20%, lebih luas tersedia atas permintaan) dan voltan keluaran (380V/400V/415V) yang ditetapkan kilang untuk dipadankan dengan sistem pengedaran anda.

Kepungan & Perlindungan: IP20 Standard untuk pemasangan dalaman; Peningkatan IP54 tersedia untuk persekitaran luar atau berdebu, dengan pelindung matahari pilihan, penebat haba dan modul pemanasan/penyahlembapan.

Komunikasi & Pemantauan: piawaian RS485 (Modbus-RTU); modul Ethernet, Profibus-DP, atau industri IoT pilihan untuk penyepaduan dengan platform EMS, SCADA atau DCS.

Modul Fungsian: Penapisan EMI terbina dalam, perlindungan lonjakan (SPD), atau antara muka penyelarasan APF/SVG khusus boleh disepadukan atas permintaan.

Operasi Selari: Konfigurasi selari berlebihan (2 atau 3 unit) dengan perkongsian beban dan failover automatik, direka bentuk untuk aplikasi kritikal misi yang memerlukan ketersediaan 99.99%.

Penjenamaan & Dokumentasi: Warna tersuai, percetakan logo, reka bentuk pembungkusan dan manual berbilang bahasa yang disesuaikan dengan keperluan jenama anda.

Soalan Lazim

1. Apakah perbezaan antara SBWZ-500KVA, APF dan SVG? Bagaimana mereka bekerjasama?

· SBWZ-500KVA bertanggungjawab untuk kestabilan voltan: ia cepat mengimbangi turun naik voltan dan mengekalkan voltan dalam lingkungan ±1%.

· APF bertanggungjawab untuk kawalan harmonik: ia mengimbangi dan menapis ciri harmonik secara dinamik yang dijana oleh beban.

· SVG bertanggungjawab untuk pampasan kuasa reaktif: ia dengan cepat dan dinamik mengimbangi kuasa reaktif sistem, meningkatkan faktor kuasa.

Ketiga-tiganya saling melengkapi. SBWZ-500KVA memuat naik data kualiti kuasa melalui antara muka komunikasi ke platform EMS, dan EMS secara bijak menjadualkan pengaktifan APF dan SVG berdasarkan status sistem, membentuk sistem tadbir urus gelung tertutup kualiti kuasa yang lengkap.

2. Apakah keperluan untuk peralatan elektrik bahagian hadapan yang sepadan dengan kapasiti 500KVA?

Arus undian bagi 380V 500KVA tiga fasa adalah lebih kurang 760A. Adalah disyorkan untuk mengkonfigurasi pemutus litar jenis bingkai (ACB) dengan kapasiti tidak kurang daripada 1000A di hujung hadapan. Bar bas kuprum untuk talian masuk disyorkan daripada spesifikasi TMY 80×6mm atau lebih besar, dan kabel masuk disyorkan 2 YJV 3×185mm² + 2×95mm² secara selari atau satu YJV 3×300mm² + 2×150mm². Konfigurasi khusus perlu dikira berdasarkan rajah sistem pengedaran sebenar dan panjang garisan.

3. Bolehkah AVR Statik SCR 3 Fasa 500KVA dipasang dalam persekitaran luar?

SBWZ-500KVA standard ialah jenis pemasangan dalaman (dengan tahap perlindungan IP20). Jika pemasangan luar (seperti dalam bilik pengedaran jenis kontena atau pencawang jenis kotak luar) diperlukan, tahap perlindungan boleh dinaik taraf kepada IP54 (untuk perlindungan habuk dan percikan), dan perlindungan matahari tambahan, lapisan penebat haba dan peranti penyahlembapan pemanasan boleh ditambah. Sila maklumkan kepada kami keadaan persekitaran pemasangan terlebih dahulu.

4. Bagaimanakah berbilang unit SBWZ-500KVA boleh dikonfigurasikan untuk operasi selari berlebihan?

Melalui kabinet kawalan selari khusus, dua atau tiga penstabil 500KVA boleh dikendalikan secara selari. Sistem selari menyokong pengagihan beban dan sandaran redundansi - apabila satu peranti gagal atau memerlukan penyelenggaraan, peranti yang selebihnya boleh mengambil semua beban secara automatik. Skim selari perlu ditentukan semasa peringkat reka bentuk projek. Sila hubungi jurutera sistem kami untuk pelan konfigurasi terperinci.

5. Adakah terdapat sebarang pertimbangan khusus untuk pengangkutan dan pemasangan peralatan?

Berat bersih SBWZ-500KVA ialah 886kg. Semasa pengangkutan, forklift atau peralatan mengangkat diperlukan. Bahagian bawah kabinet mempunyai soket forklift standard dan gelang pengangkat. Asas untuk pemasangan hendaklah dituangkan dengan konkrit C30 dan lubang skru terpelihara untuk penetapan peralatan. Selepas kabinet dipasang, ia perlu diratakan (dengan toleransi ±2mm/m), dan kemudian bar bas tembaga untuk saluran masuk dan keluar hendaklah disambungkan.
