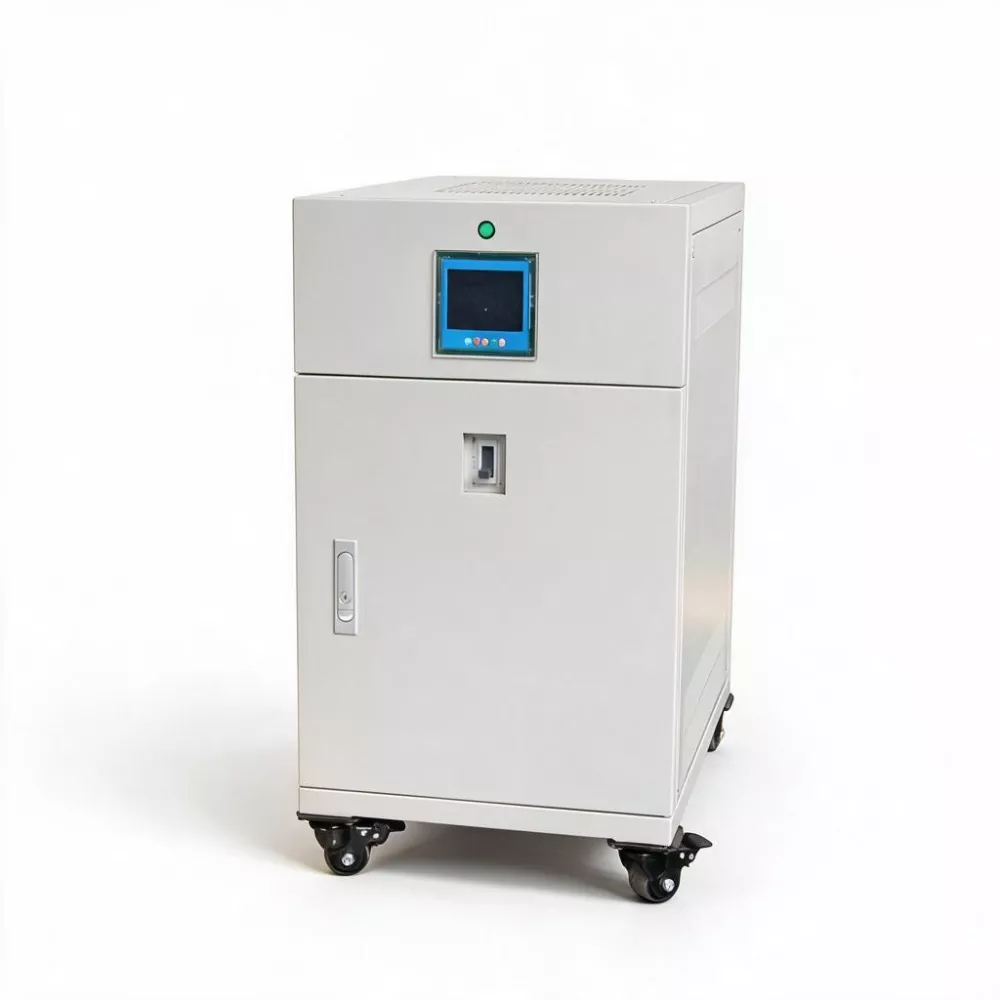

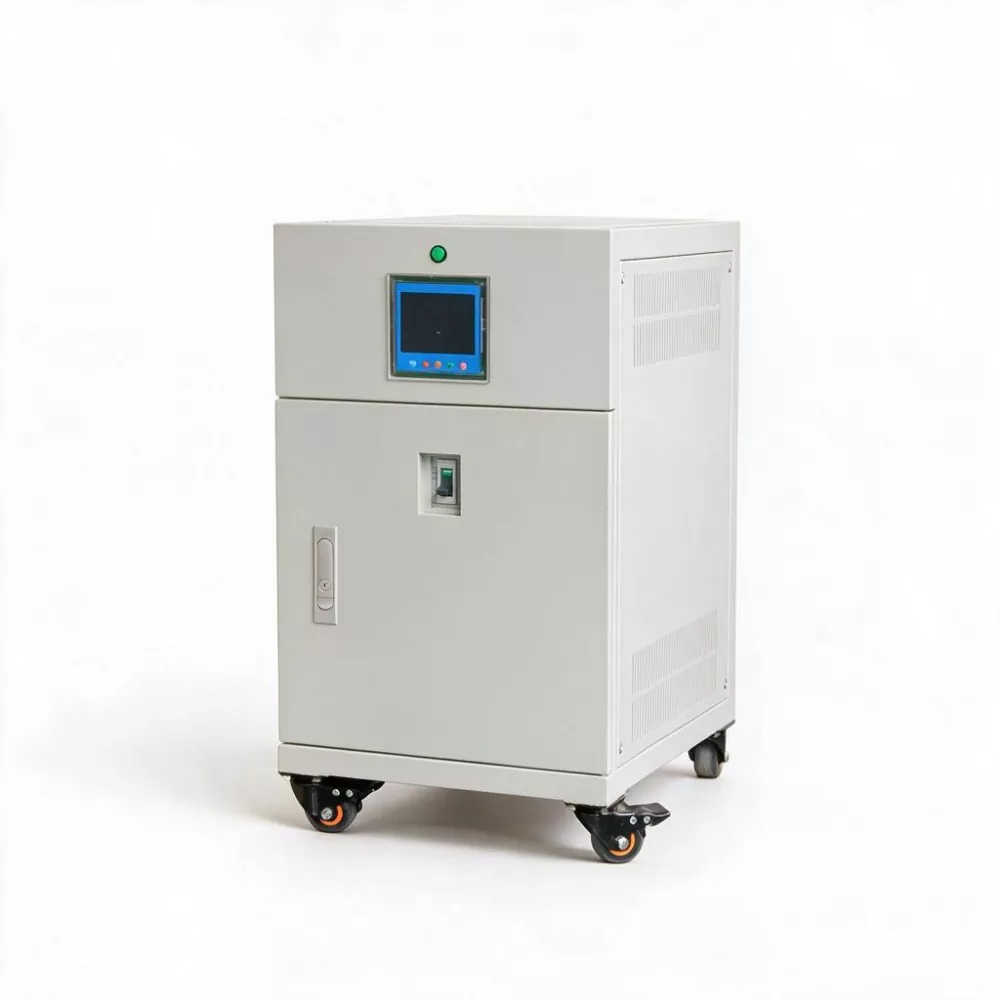

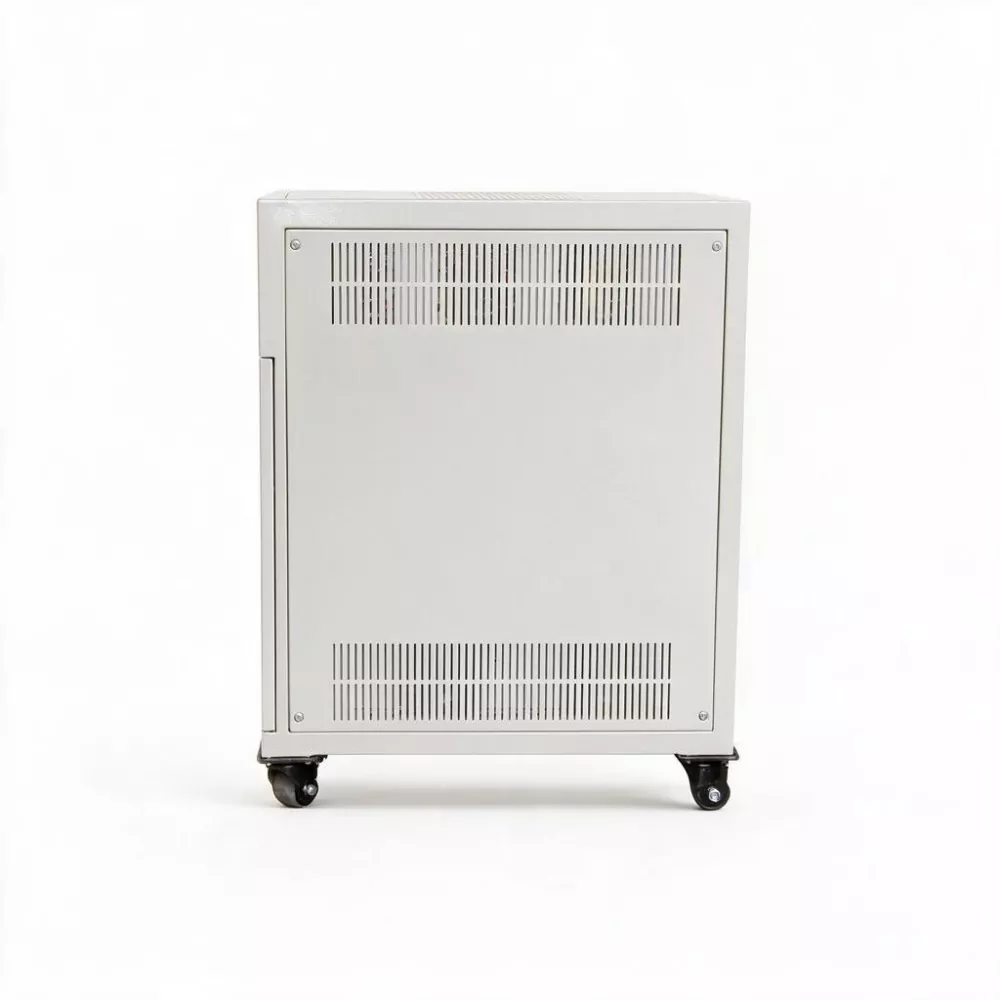

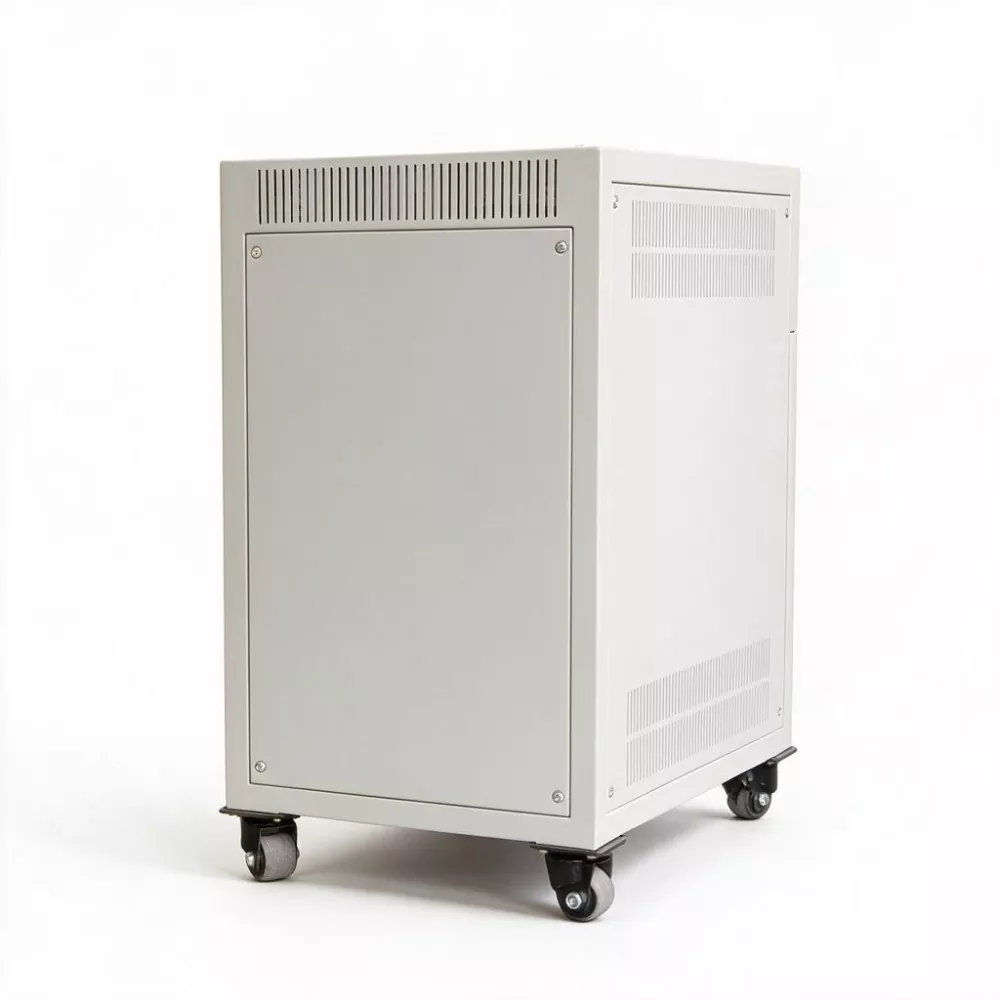

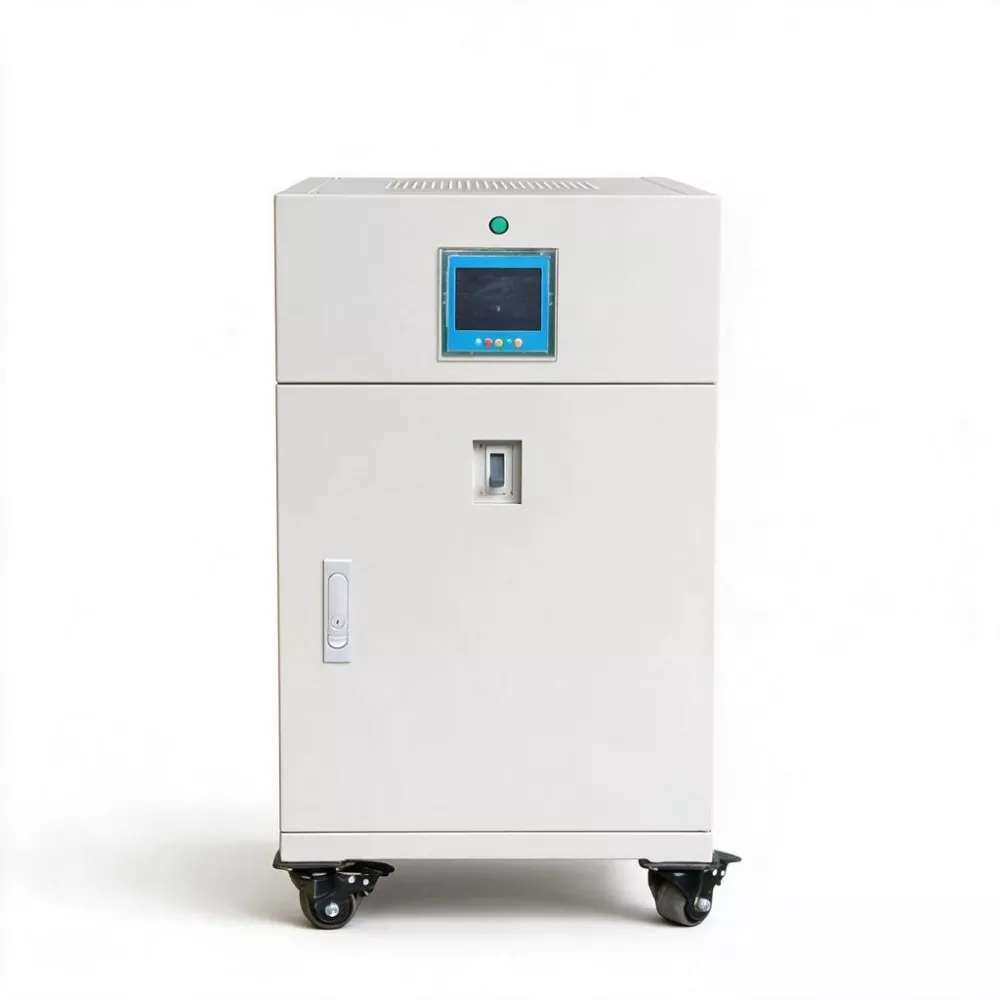

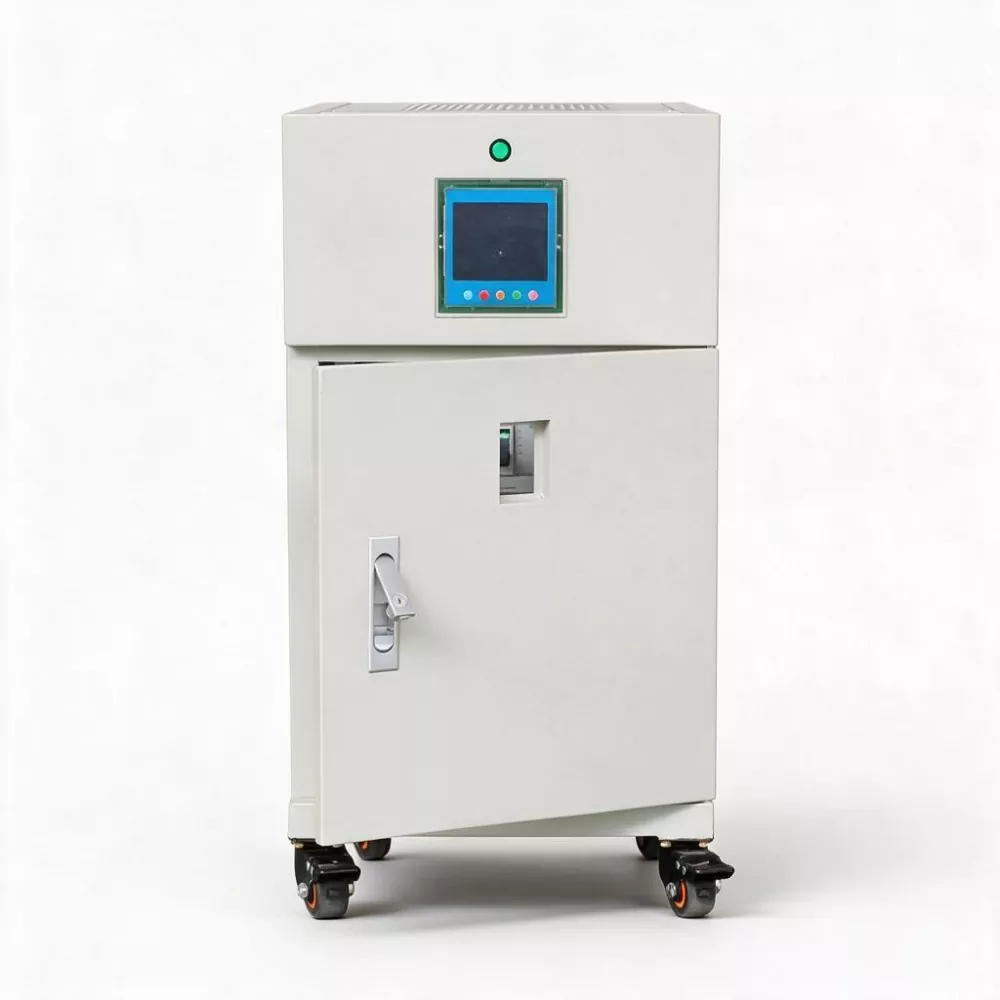

3 Fasa 150kVA SCR Statik AVR

Sistem pengimejan resonans magnetik 3.0T memerlukan keseragaman medan magnet utama untuk mencapai tahap satu bahagian dalam sejuta, ketepatan pensuisan gegelung kecerunan berada pada tahap mikrosaat, dan kestabilan frekuensi sistem frekuensi radio menjadi lebih baik daripada 0.1 ppm. Semua sistem elektronik yang sangat tepat ini hanya berkongsi satu keperluan biasa - bekalan kuasa.

Persekitaran bekalan kuasa di hospital adalah kompleks. Peralatan besar seperti anod berputar CT dan penjana voltan tinggi DSA mula dan berhenti dengan kerap, penggunaan kuasa pembinaan lantai bersebelahan, dan turun naik harian dalam grid kuasa perbandaran semuanya mempunyai kesan ke atas kualiti kuasa.

Untuk magnet superkonduktor MRI, turun naik voltan boleh menyebabkan magnet "memadamkan" (kehilangan superkonduktiviti), iaitu, keadaan superkonduktif terganggu, dan helium cecair menyejat dengan cepat. Satu pelindapkejutan boleh mengakibatkan kerugian ekonomi langsung (pemasangan semula helium cecair, pengujaan magnet, penentukuran sistem) sebanyak 200,000 hingga 500,000 yuan, dan kerugian tidak langsung adalah lebih sukar untuk dianggarkan.

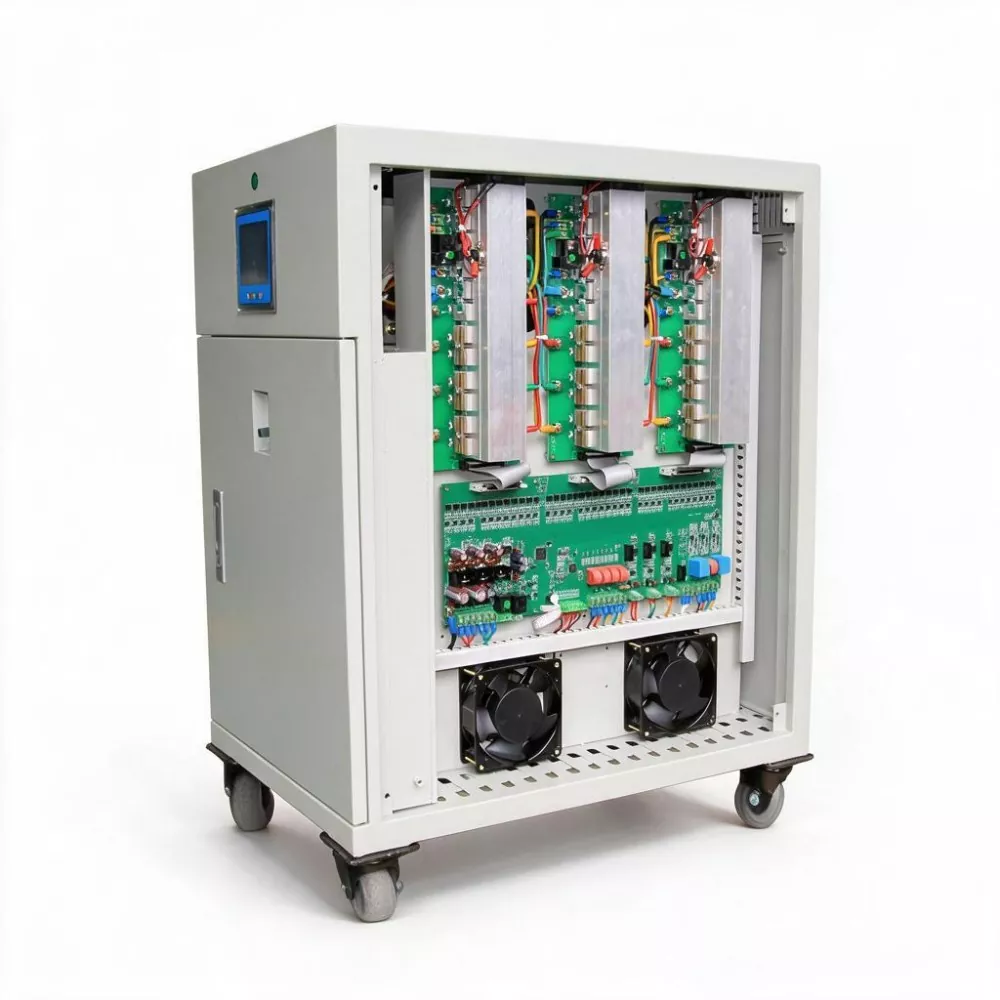

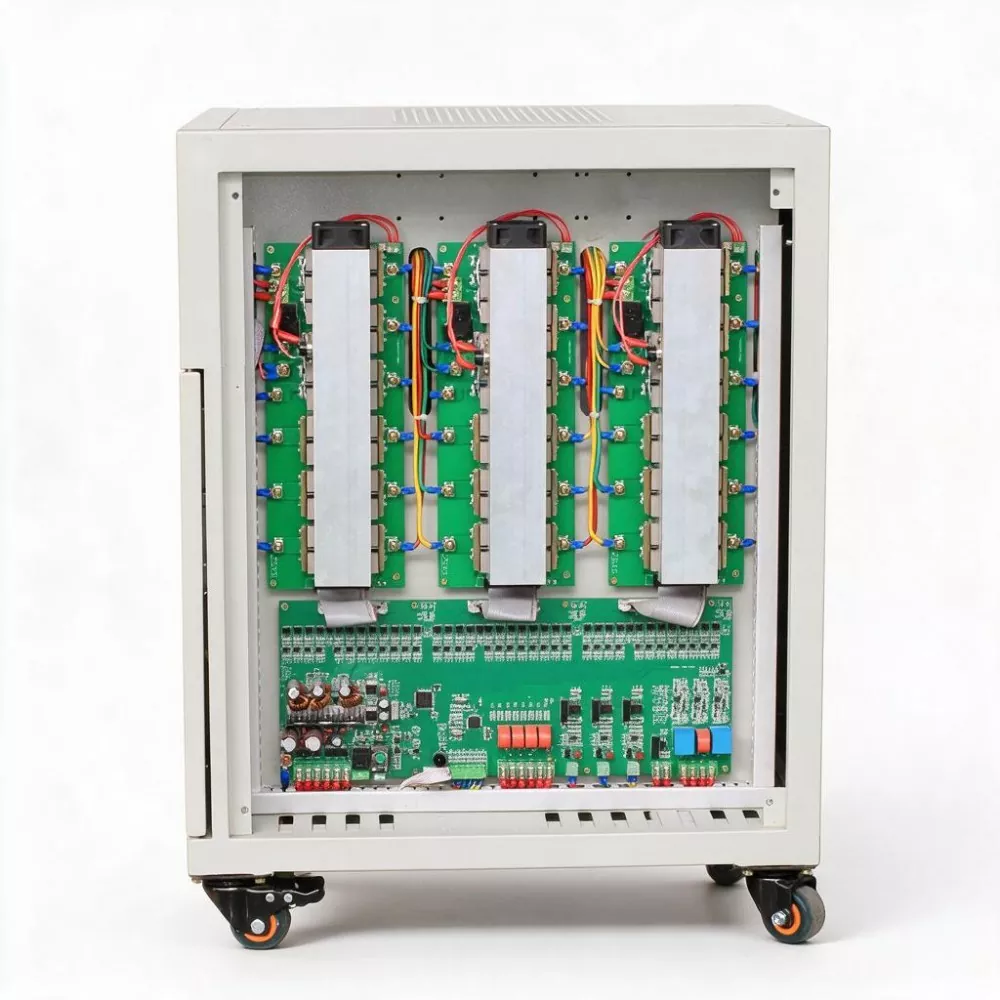

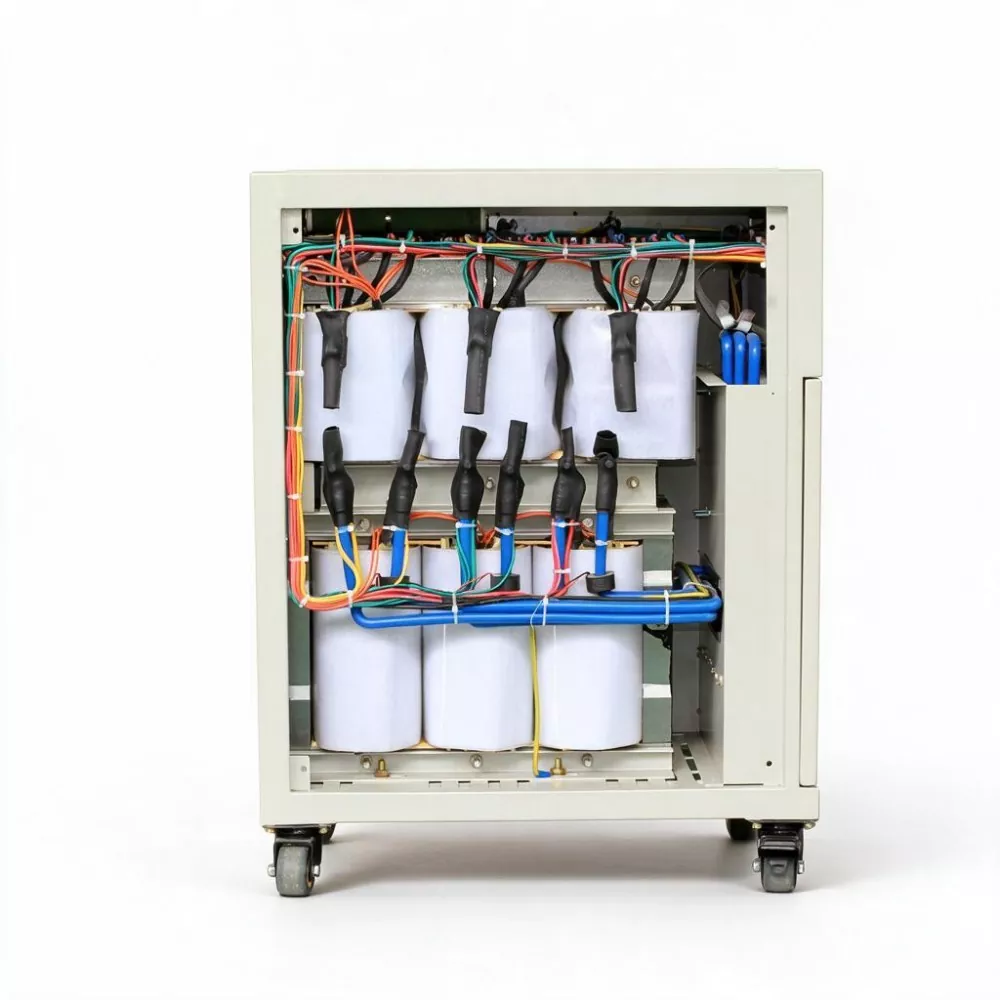

AVR Statik SCR 3 Fasa 150KVA menggunakan teras kawalan digital DSP dan teknologi pampasan pantas tanpa sentuhan SCR. Ia boleh melengkapkan peraturan dalam tempoh 10ms hingga 40ms apabila voltan grid turun naik, dengan ketepatan peraturan voltan yang stabil ±1% dan kadar herotan bentuk gelombang <0.1%.

Pada masa yang sama, AVR Statik SCR 3 Fasa ini menggunakan reka bentuk tanpa sentuhan, tanpa berus karbon, tiada bahagian bergerak mekanikal, secara asasnya menghapuskan potensi bahaya pengawal selia voltan jenis servo tradisional seperti peraturan ketinggalan dan sentuhan berus karbon yang lemah.

Peralatan ini dilengkapi dengan antara muka komunikasi standard RS485, yang boleh disambungkan ke sistem automasi bangunan (BAS) atau sistem pemantauan kuasa hospital. Kakitangan logistik boleh melihat status operasi peralatan, voltan tiga fasa, arus dan kadar beban dalam masa nyata dari bilik bertugas. Fungsi perlindungan boleh atur cara membolehkan hospital menetapkan ambang perlindungan voltan lampau dan voltan bawah mengikut keperluan peralatan, mencapai penyesuaian yang diperibadikan.

Parameter Produk

Ciri-ciri Utama

1. Tindak balas pantas peringkat milisaat

Masa tindak balas ialah 10ms hingga 40ms, dan pelarasan selesai dalam setengah kitaran turun naik grid. Untuk peralatan pengimejan seperti MRI dan CT, ini bermakna turun naik voltan kecil semasa pengimbasan tidak menjejaskan kualiti imej, mengelakkan imbasan berulang dan pendedahan radiasi yang tidak diperlukan untuk pesakit disebabkan masalah bekalan kuasa.

2.±1% penstabilan voltan berketepatan tinggi

Ketepatan voltan fasa ialah±1%, jauh lebih baik daripada yang biasanya diperlukan±5% untuk peralatan perubatan. Voltan stabil memastikan keseragaman medan magnet statik dalam MRI, arus pemanasan filamen tiub CT, dan ketekalan output penjana voltan tinggi dalam DSA, dengan itu menjamin nilai diagnostik bagi setiap imej.

3. Reka bentuk tanpa sentuh sepenuhnya

Tiada berus karbon, tiada motor servo, tiada mekanikal haus. Untuk peralatan hospital yang beroperasi sepanjang masa, ini bermakna tidak perlu menjadualkan tingkap penyelenggaraan, dan peralatan tidak akan berhenti berfungsi kerana kerosakan pada penstabil voltan itu sendiri. Kebolehpercayaan telah dipertingkatkan daripada "kebarangkalian kebolehpercayaan yang tinggi" kepada "kebolehpercayaan yang hampir mutlak".

4. herotan keluaran ultra-rendah

Kadar herotan bentuk gelombang keluaran adalah kurang daripada 0.1%, tanpa menghasilkan harmonik tambahan. Ini penting untuk peralatan pengimejan perubatan yang sangat sensitif kepada persekitaran elektromagnet (terutamanya gegelung penerima RF MRI), mengelakkan artifak imej yang disebabkan oleh gangguan harmonik.

5. Kecekapan≥99%

Kecekapan tinggi bukan sahaja bermakna penjimatan tenaga dan pengurangan kos, tetapi juga bermakna peralatan menghasilkan kurang haba, mengurangkan beban tambahan pada sistem penyejukan penghawa dingin hospital. Mengenai bil elektrik hospital besar, kehilangan diri 3 Fasa 150KVA SCR Statik AVR boleh diabaikan.

6. Pemantauan pintar dan tetapan parameter diperibadikan

Pengguna boleh memprogram dan menetapkan lebihan voltan, undervoltage, ambang perlindungan arus lebih dan ketepatan penstabilan voltan. Skrin LED digital memaparkan voltan, arus dan kuasa tiga fasa masa nyata. Antara muka komunikasi RS485 menyokong sambungan ke BAS atau sistem pemantauan kuasa untuk mencapai pengurusan berpusat.

Aplikasi Produk

1. Pusat Pengimejan Perubatan: Menyediakan bekalan kuasa ketulenan tinggi dan stabil untuk peralatan pengimejan yang besar seperti MRI (Pengimejan Resonans Magnetik), CT (Tomografi Berkomputer), DSA (Digital Subtraction Angiography), dan DR (Digital X-ray Photography), memastikan kualiti pengimejan.

2. Jabatan Radioterapi: Membekalkan kuasa stabil kepada sistem kawalan dan peranti penjanaan frekuensi tinggi peralatan radioterapi seperti pemecut linear, pisau gamma, dan sistem rawatan proton, memastikan ketepatan dos rawatan.

3. Jabatan Makmal dan Patologi: Menyediakan perlindungan kuasa yang stabil untuk peralatan ujian ketepatan seperti penganalisis biokimia besar, sitometer aliran, penjujukan gen, dan mikroskop elektron, memastikan ketepatan keputusan ujian.

4. Bilik Bedah dan ICU: Membekalkan kuasa yang stabil kepada peralatan sokongan hayat seperti penghawa dingin pembersihan bilik bedah, mesin anestesia, monitor, dan ventilator, memastikan keselamatan pesakit.

5. Bilik Pengedaran Utama Hospital: Boleh berfungsi sebagai penstabil talian masuk khusus untuk bangunan pengimejan atau bangunan teknologi perubatan, menyediakan peraturan voltan berpusat untuk semua peralatan perubatan di seluruh bangunan.

Perkhidmatan Penyesuaian

KTAC menyediakan perkhidmatan OEM/ODM, termasuk warna rupa, kaedah pembungkusan, julat voltan input/output dan modul fungsi khas (seperti peranti penapis EMI, peranti perlindungan kilat, antara muka pemantauan RS232/RS485), dll. Sila hubungi kami untuk penyelesaian tersuai.

Soalan Lazim

1. Apakah keperluan kuasa khusus untuk peralatan MRI?

Komponen teras MRI - magnet superkonduktor - memerlukan arus pengujaan yang sangat stabil, gegelung kecerunan memerlukan voltan yang tepat untuk menjana medan kecerunan linear, dan sistem frekuensi radio memerlukan bekalan kuasa dengan harmonik yang sangat rendah untuk merangsang dan menerima isyarat. Sebarang turun naik voltan dan gangguan harmonik akan menjejaskan kualiti imej secara langsung (mengakibatkan artifak atau penurunan nisbah isyarat kepada hingar), dan dalam kes yang teruk, malah menyebabkan magnet menjadi terlalu panas. Ketepatan ±1% dan <0.1% kadar herotan SBWZ-150KVA dapat memenuhi keperluan ini sepenuhnya.

2. Jika hospital sudah mempunyai UPS, adakah penstabil voltan masih diperlukan?

ya. Fungsi teras UPS adalah untuk mengendalikan gangguan bekalan elektrik. Walaupun outputnya stabil, bahagian input UPS juga sensitif kepada turun naik voltan - turun naik voltan yang kerap akan mempercepatkan penuaan bateri dalaman dalam UPS dan memendekkan kitaran penggantian (dari 3-5 tahun kepada 1-2 tahun). Menggunakan SBWZ-150KVA di hujung hadapan UPS boleh memanjangkan jangka hayat keseluruhan UPS dan bateri, dan mengurangkan kos operasi dan penyelenggaraan jangka panjang hospital.

3. Adakah kegagalan peralatan akan menjejaskan operasi peralatan perubatan?

Tidak. SBWZ-150KVA mempunyai fungsi pintasan automatik terbina. Dalam kes kegagalan peralatan dalaman atau beban berlebihan, ia secara automatik akan bertukar kepada mod bekalan kuasa langsung daripada grid, memastikan bekalan kuasa berterusan untuk peralatan perubatan. Pada masa yang sama, penggera boleh didengar dan visual dipancarkan pada panel untuk memaklumkan kakitangan penyelenggaraan untuk mengendalikannya dengan segera. Selepas penyelenggaraan selesai, peralatan boleh ditukar kembali ke mod voltan stabil tanpa menghentikan operasi.

4. Adakah peralatan ini sesuai untuk pengubahsuaian pengagihan kuasa hospital lama?

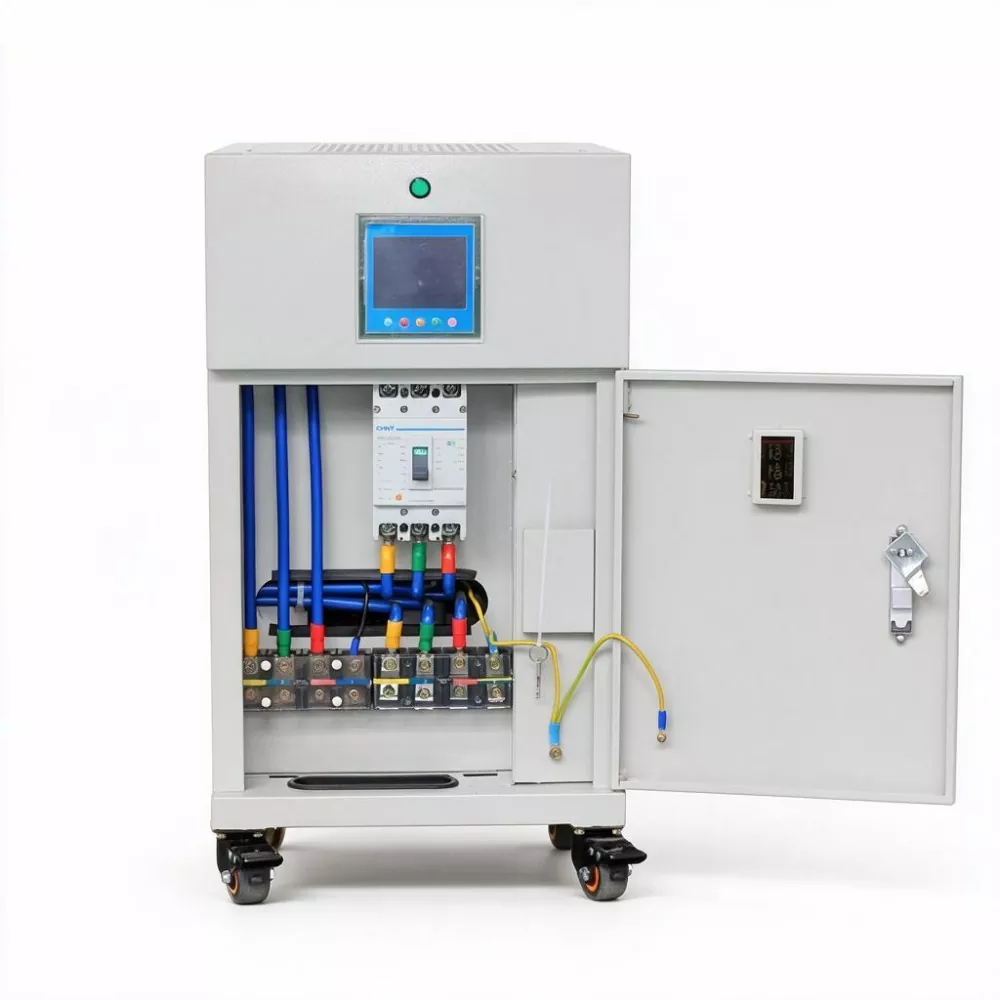

ya. AVR Statik SCR 3 Fasa 150KVA menggunakan sambungan lima wayar tiga fasa standard. Kaedah talian masuk dan keluar boleh disesuaikan mengikut keperluan di tapak (atas-dalam-atas-keluar/bawah-dalam-bawah-keluar/ sisi-dalam-sisi-keluar). Bagi hospital yang mempunyai ruang pengagihan kuasa terhad, jurutera kami boleh menyediakan perkhidmatan penyiasatan dan penyesuaian saiz di tapak untuk memastikan peralatan dipasang dengan lancar.

5. Apakah tahap bunyi peralatan ini? Adakah ia akan menjejaskan persekitaran hospital?

SBWZ-150KVA menggunakan kipas kawalan suhu pintar. Apabila beban ringan atau suhu ambien rendah, kipas beroperasi pada kelajuan rendah atau berhenti. Bunyi sangat rendah (kurang daripada 55dB). Walaupun dalam keadaan beban penuh, paras hingar jauh lebih rendah daripada bunyi latar belakang bilik peralatan hospital, dan ia tidak akan menyebabkan gangguan kepada persekitaran hospital.
