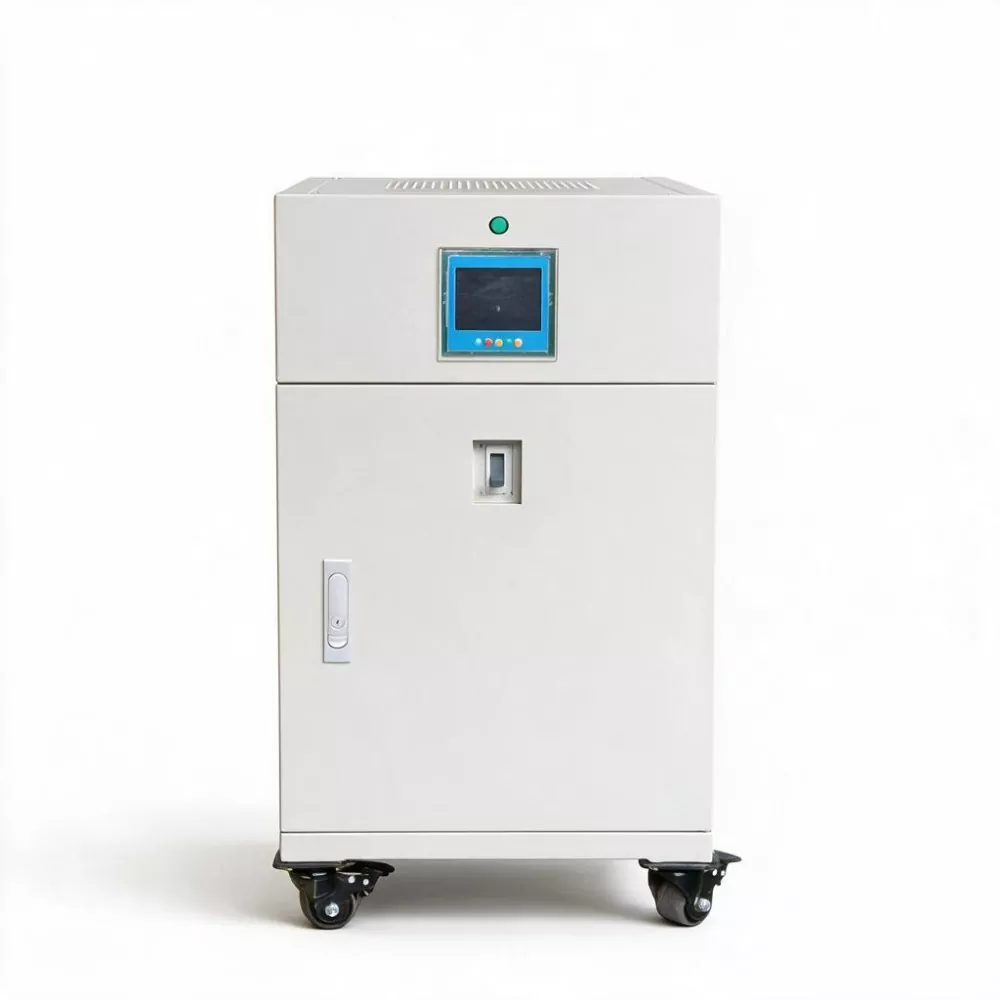

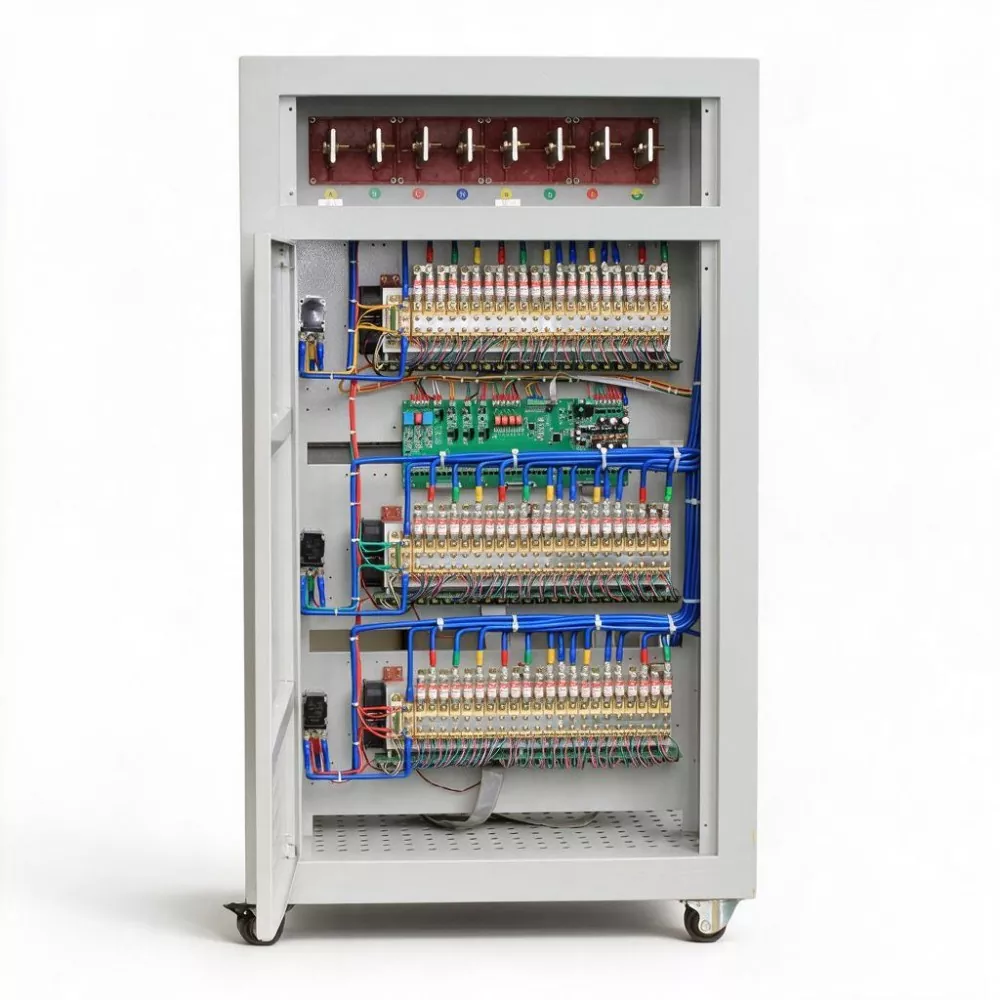

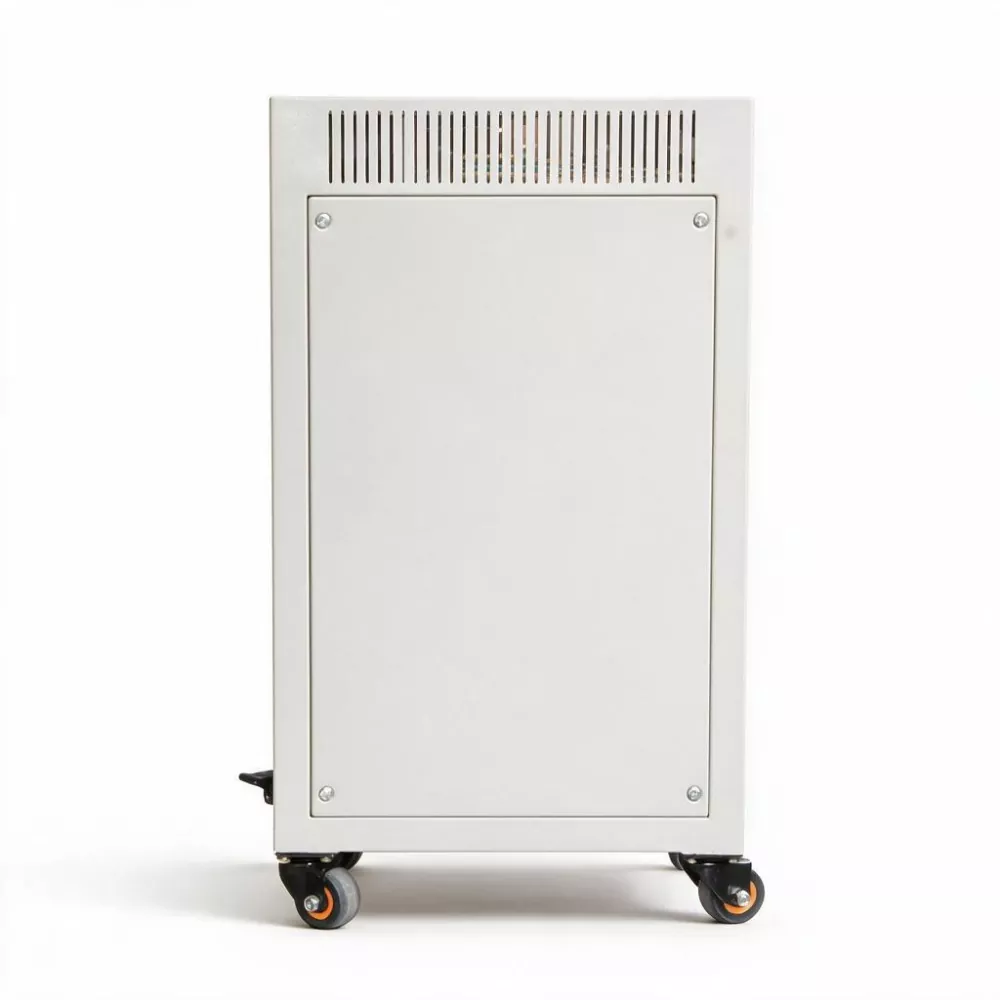

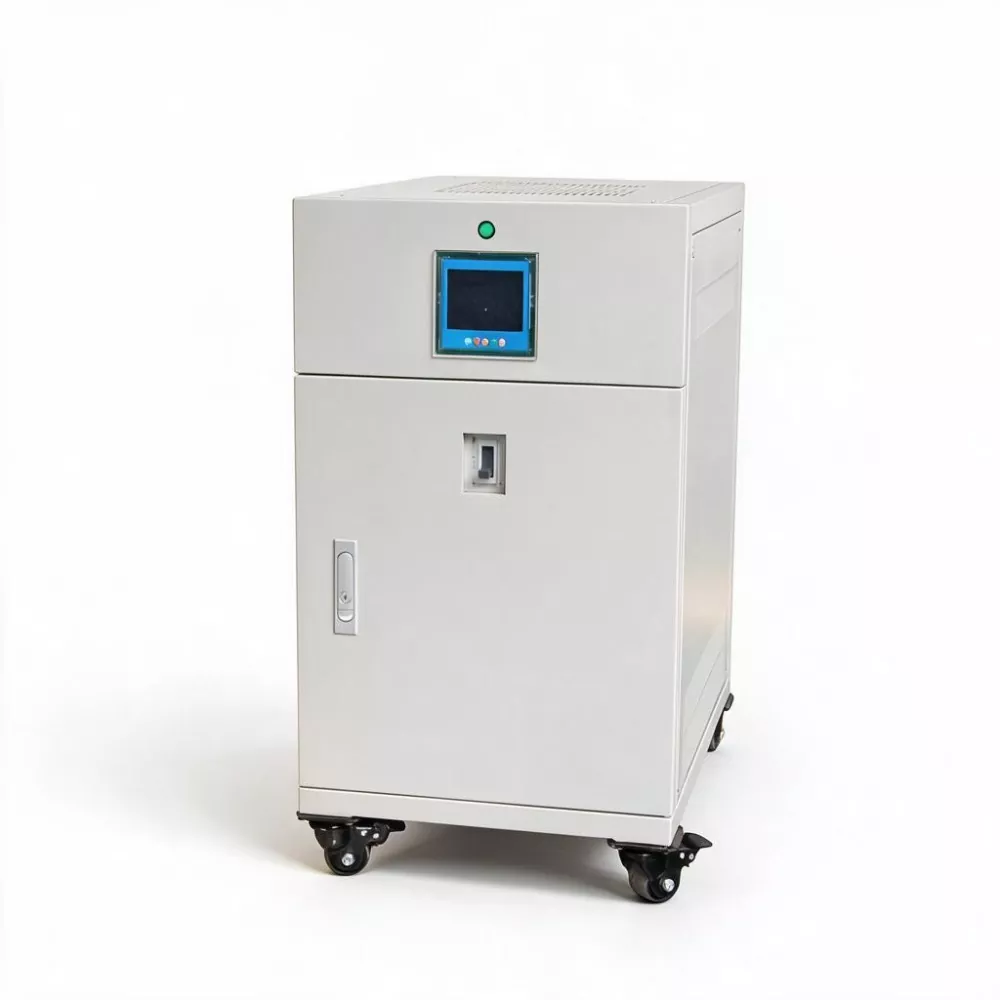

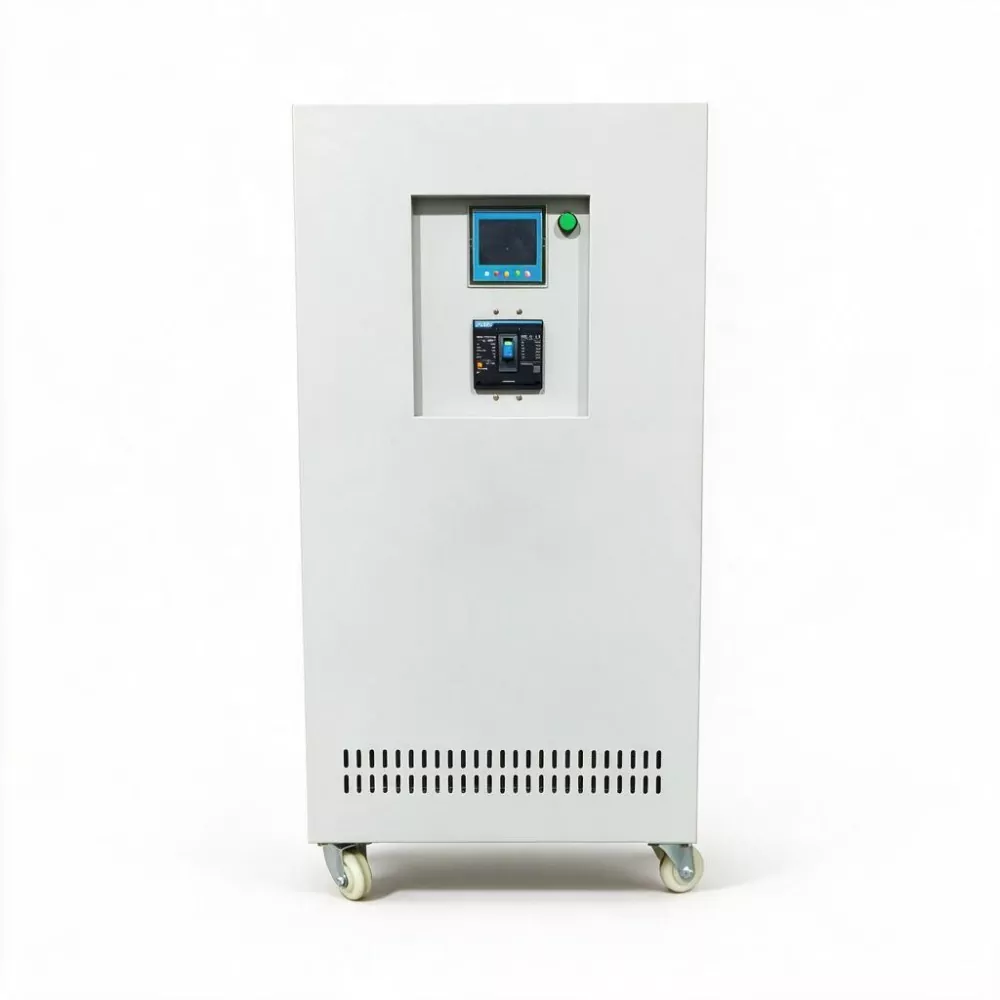

3 Fasa 100kVA SCR Statik AVR

Asas ekonomi digital moden ialah pusat data dan rangkaian komunikasi. Pelayan, suis dan peranti storan kemudahan ini mempunyai keperluan yang sangat ketat untuk kualiti kuasa. Menurut statistik Uptime Institute, lebih 40% gangguan pusat data berkait secara langsung dengan isu kualiti kuasa, dan sebahagian besar daripadanya bukanlah kegagalan kuasa yang lengkap tetapi disebabkan oleh kendur voltan, kelipan atau gangguan harmonik yang mencetuskan penutupan perlindungan peralatan.

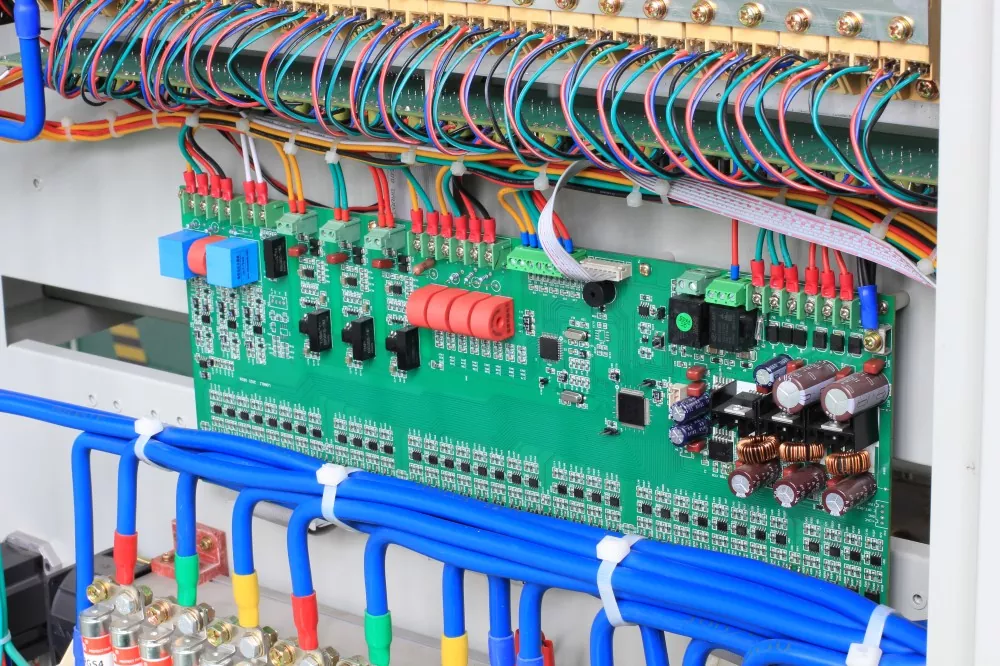

AVR Statik SCR 3 Fasa 100KVA telah direka bentuk dengan jenis "gangguan bekalan tidak terputus" ini sebagai sasaran terasnya. Ia menggunakan cip pengkomputeran berkelajuan tinggi DSP dan teknologi pensampelan AC pantas untuk memantau setiap perubahan halus dalam voltan input dalam masa nyata. Apabila turun naik voltan berlaku, sistem kawalan melengkapkan pengiraan sisihan dalam mikrosaat dan memacu modul SCR untuk melakukan pampasan tanpa sentuh dan pensuisan pada titik silang sifar arus, memulihkan voltan keluaran kepada nilai yang ditetapkan dalam 10ms hingga 40ms.

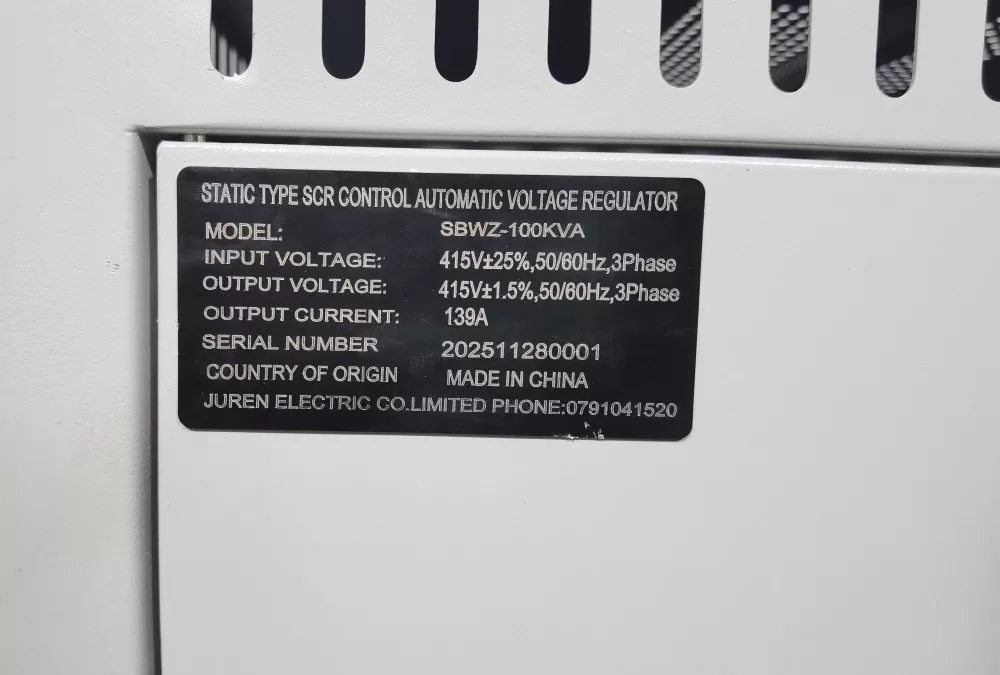

Parameter Produk

Apakah kelebihan berbanding pengawal selia voltan jenis motor servo tradisional?

Keseluruhan AVR Statik SCR 3 Fasa 100KVA tidak mempunyai sebarang bahagian bergerak mekanikal, menghapuskan haus berus karbon sepenuhnya, sentuhan yang lemah dan bahaya penjanaan percikan api. Untuk pusat data yang beroperasi 24/7 tanpa gangguan, "bebas penyelenggaraan" bermakna tidak perlu menjadualkan masa henti untuk penyelenggaraan dan tidak perlu menyimpan alat ganti yang terdedah kepada kegagalan.

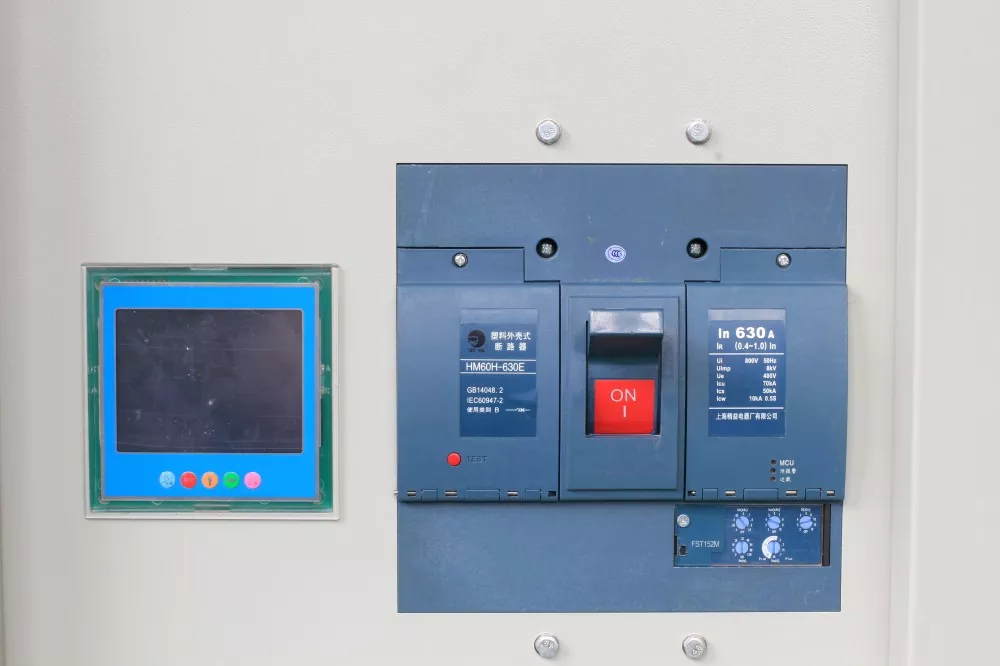

Dari segi pengurusan pintar, SBWZ-100KVA dilengkapi dengan tetapan boleh atur cara yang komprehensif dan antara muka komunikasi RS485. Kakitangan penyelenggaraan boleh melihat dari jauh voltan tiga fasa, arus, kuasa dan status operasi peralatan dalam bilik kawalan dan menetapkan ambang perlindungan voltan lampau, undervoltage dan arus lebihan.

Apabila terdapat trend yang tidak normal dalam kualiti kuasa, sistem boleh mengeluarkan amaran awal, mencapai peningkatan daripada "pembaikan pasif" kepada "pencegahan aktif" dalam mod operasi.

Ciri-ciri Utama

1. Tindak balas peringkat milisaat

Masa tindak balas ialah 10ms hingga 40ms (boleh laras), dan ia boleh melengkapkan pelarasan dalam kitaran pertama turun naik voltan grid. Untuk beban IT seperti pelayan, suis dan peranti storan yang sensitif kepada transien voltan, kelajuan ini mencukupi untuk melengkapkan pampasan dalam tetingkap toleransi bekalan kuasa, memastikan perniagaan tidak terganggu.

2. Ketepatan penstabilan voltan ultra tinggi

Ketepatan voltan fasa ±1%, ketepatan voltan talian ±1.5%, jauh lebih baik daripada ±3% penstabil voltan jenis servo tradisional. Penstabilan voltan berketepatan tinggi boleh mengurangkan beban pelarasan bekalan kuasa pelayan dengan berkesan, memanjangkan hayat perkhidmatan modul kuasa dan mengurangkan kadar kegagalan keseluruhan.

3. Reka bentuk tanpa sentuh sepenuhnya

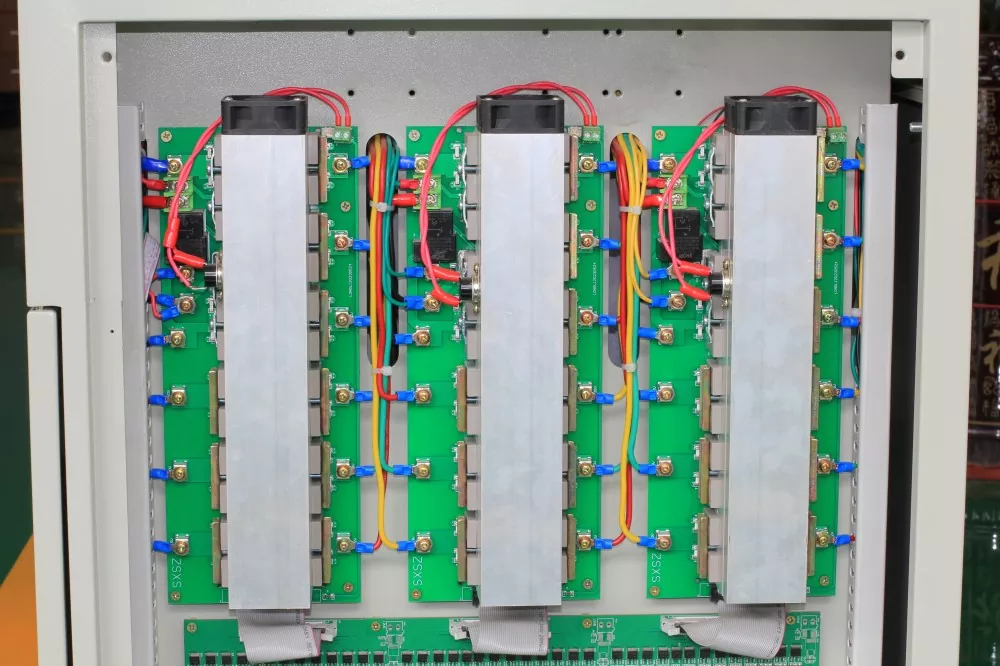

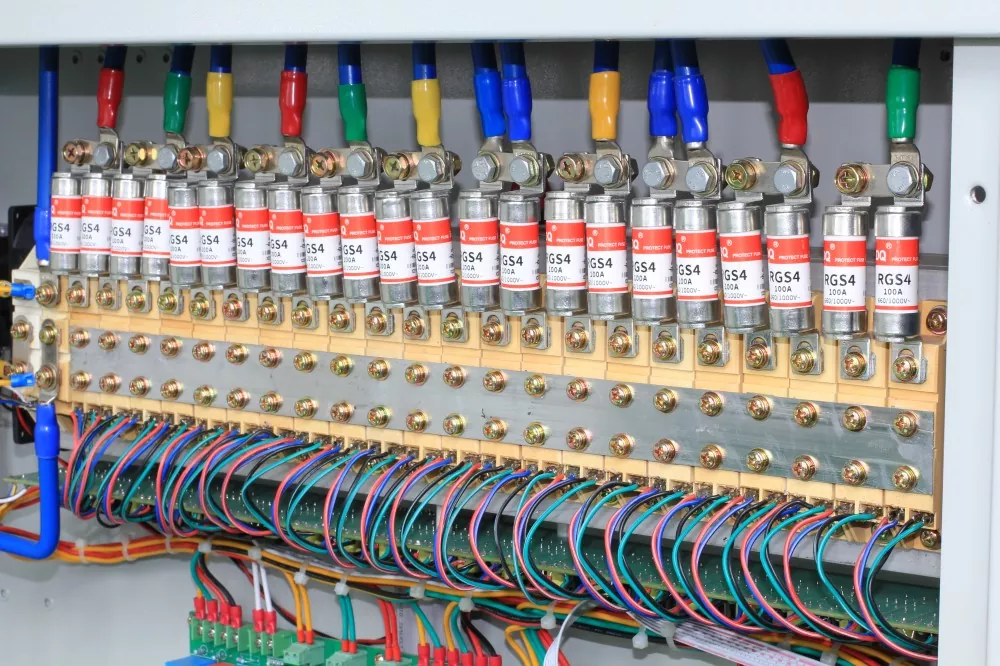

Modul SCR digunakan untuk menggantikan berus karbon tradisional dan motor servo, menghapuskan sebarang bahagian bergerak mekanikal dalam keseluruhan mesin. Tiada isu seperti kehausan berus karbon, penjanaan percikan atau penggantian biasa, menjadikan 3 Fasa 100KVA SCR Statik AVR amat sesuai untuk tapak misi kritikal di mana penutupan penyelenggaraan tetap tidak dapat dilaksanakan.

4. Kecekapan ≥ 99%

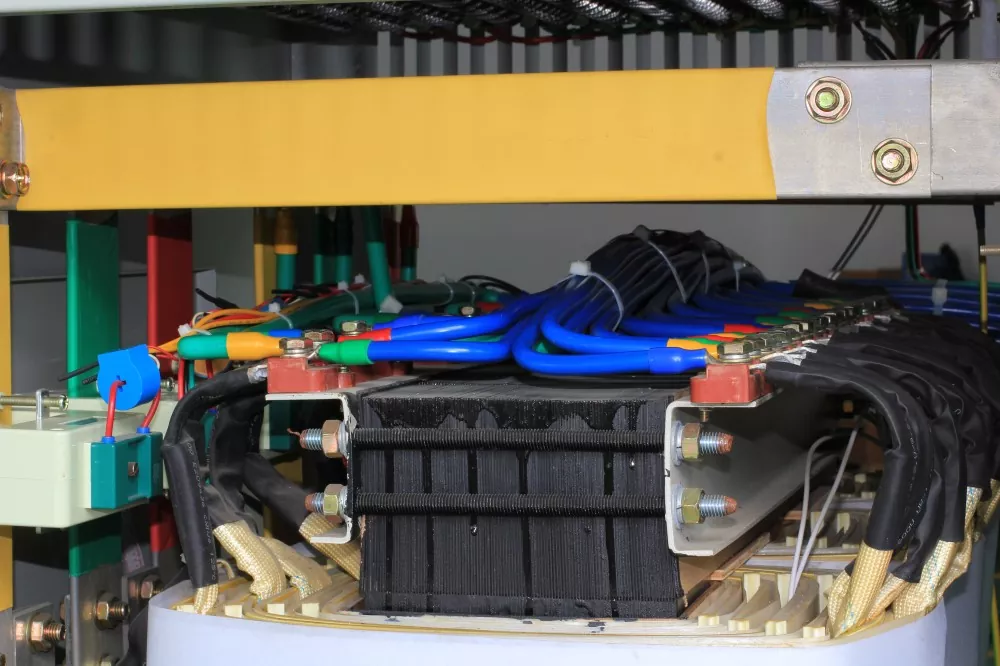

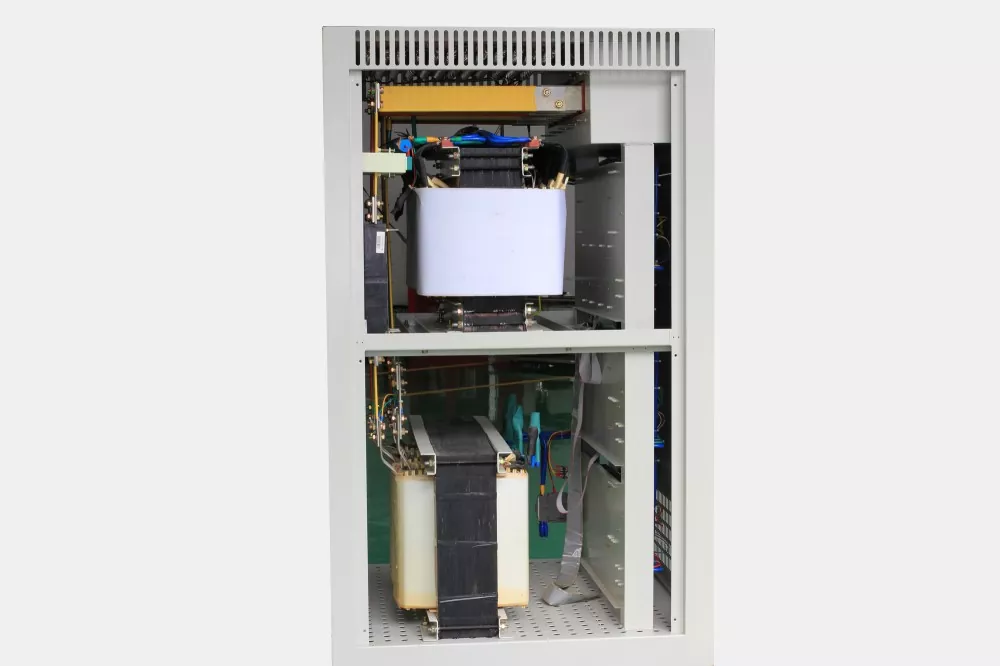

Penggunaan transformer pengasingan berkecekapan tinggi dan modul SCR kehilangan pengaliran rendah menghasilkan kecekapan keseluruhan ≥ 99%. Dikira berdasarkan kapasiti 100KVA dan 8760 jam operasi setahun, berbanding penstabil voltan jenis servo tradisional (kecekapan 96%), ia boleh menjimatkan kira-kira 3,000 hingga 4,000 kWj setahun, dengan ketara mengurangkan kos operasi (TCO).

5. Keluaran tulen

Kadar herotan bentuk gelombang keluaran < 0.1%, tiada harmonik tambahan. Penstabil voltan itu sendiri tidak memperkenalkan sebarang gangguan kepada grid kuasa, memenuhi keperluan ketat pusat data untuk persekitaran elektromagnet (EMC).

6. Pemantauan pintar dan perlindungan boleh atur cara

Menyokong pengguna untuk menetapkan lebihan voltan, undervoltage, ambang perlindungan arus lebih dan ketepatan penstabilan voltan. Antara muka komunikasi RS485 standard (protokol Modbus-RTU) disediakan, yang boleh disambungkan kepada DCIM (Sistem Pengurusan Infrastruktur Pusat Data) atau sistem pemantauan persekitaran kuasa untuk mencapai pengurusan terpusat jauh.

Aplikasi Produk

1. Pusat data dan nod pengkomputeran awan: Menyediakan perlindungan penstabilan voltan berkelajuan tinggi untuk kabinet pelayan, penghawa dingin ketepatan dan bahagian hadapan UPS dalam bilik komputer IDC, menghapuskan risiko pelayan dimulakan semula yang disebabkan oleh voltan kendur.

2. Rangkaian teras komunikasi dan hab 5G: Digunakan untuk bekalan kuasa suis di hab komunikasi wilayah, bilik komputer rangkaian teras 5G dan nod penumpuan rangkaian kawasan metropolitan, memastikan peralatan komunikasi tidak pergi ke luar talian disebabkan turun naik voltan.

3. Sistem transaksi kewangan: Menyediakan jaminan bekalan kuasa tahap "sifar gangguan kilat" untuk pelayan dagangan dan peralatan rangkaian di bursa saham dan pusat data bank, memastikan integriti data transaksi dan kesinambungan perniagaan.

4. Pusat kawalan penyiaran radio dan televisyen: Digunakan untuk peralatan kawalan penyiaran dalam sistem penyiaran TV, stesen pautan atas satelit, dan bilik komputer rangkaian radio dan televisyen, mengelakkan kemalangan penyiaran yang disebabkan oleh isu bekalan kuasa.

5. Peralatan pengesanan ketepatan dalam pembuatan mewah: Sediakan bekalan kuasa penstabil voltan tulen untuk peralatan yang sangat sensitif terhadap turun naik voltan, seperti peralatan pemeriksaan wafer semikonduktor, alat pengukur optik dan mesin pengukur tiga koordinat.

Perkhidmatan Penyesuaian

KTAC menyediakan perkhidmatan OEM/ODM, termasuk warna rupa, kaedah pembungkusan, julat voltan input/output dan modul fungsi khas (seperti peranti penapis EMI, peranti perlindungan kilat, antara muka pemantauan RS232/RS485), dll. Sila hubungi kami untuk penyelesaian tersuai.

Soalan Lazim

1. Bolehkah masa tindak balas antara 10ms hingga 40ms memenuhi keperluan bekalan kuasa pelayan?

OK. Menurut spesifikasi bekalan kuasa peralatan IT standard, bekalan kuasa untuk pelayan biasanya memerlukan masa tahan tidak kurang daripada 10ms. SBWZ-100KVA boleh melengkapkan pampasan voltan dalam masa 10ms paling cepat. Dalam kebanyakan senario turun naik grid, bekalan kuasa pelayan sendiri tidak mengaktifkan storan tenaga sandaran, mencapai penstabilan voltan "tidak dirasakan" sebenar.

2. Apakah hubungan antara penstabil voltan tanpa sentuh dan UPS (Bekalan Kuasa Tidak Terputus)?

Kedua-duanya adalah pelengkap dan bukannya pengganti. UPS menyelesaikan masalah "kegagalan kuasa" (dengan membekalkan kuasa melalui bateri), manakala penstabil voltan SBWZ menyelesaikan masalah "voltan tidak stabil". Untuk senario dengan turun naik voltan yang kerap tetapi jarang menyelesaikan gangguan kuasa, menggunakan penstabil sahaja boleh meningkatkan kualiti bekalan kuasa dengan ketara; untuk senario yang memerlukan perlindungan menyeluruh, adalah disyorkan untuk menggunakan penstabil voltan SBWZ di hadapan UPS, yang boleh mengurangkan penukaran UPS yang kerap kepada mod bateri akibat turun naik voltan dan memanjangkan hayat bateri.

3. Sejauh manakah benar kecekapan ≥ 99%? Berapa banyak tenaga elektrik yang boleh dijimatkan untuk jangka masa panjang?

Nilai kecekapan ini adalah berdasarkan ujian operasi beban penuh. Dengan beban 100KVA dan kecekapan 99%, kerugian peralatan sendiri adalah lebih kurang 1KW; jika menggunakan penstabil voltan jenis servo tradisional (dengan kecekapan 96%), kerugian adalah lebih kurang 4KW. Dengan harga elektrik industri 0.7 yuan setiap kilowatt-jam dan 8760 jam setahun, SBWZ-100KVA boleh menjimatkan kira-kira (4-1) × 8760 × 0.7 ≈ 18,396 yuan dalam kos elektrik setahun. Ini boleh dipulihkan dalam tempoh tiga tahun dari kos premium peralatan.

4. Adakah peralatan menyokong operasi selari untuk mencapai lebihan?

ya. Berbilang SBWZ-100KVA boleh dicapai melalui kabinet pintasan untuk konfigurasi berlebihan selari (1+1 atau N+1). Apabila satu peranti diselenggara atau gagal, peranti lain boleh mengambil alih beban dengan lancar. Skim konfigurasi selari khusus boleh dirujuk dengan jurutera sistem kami, yang akan mereka bentuk berdasarkan seni bina pengagihan kuasa di tapak anda.
5. Bagaimanakah 3 Fasa 100KVA SCR Static AVR menghilangkan haba?

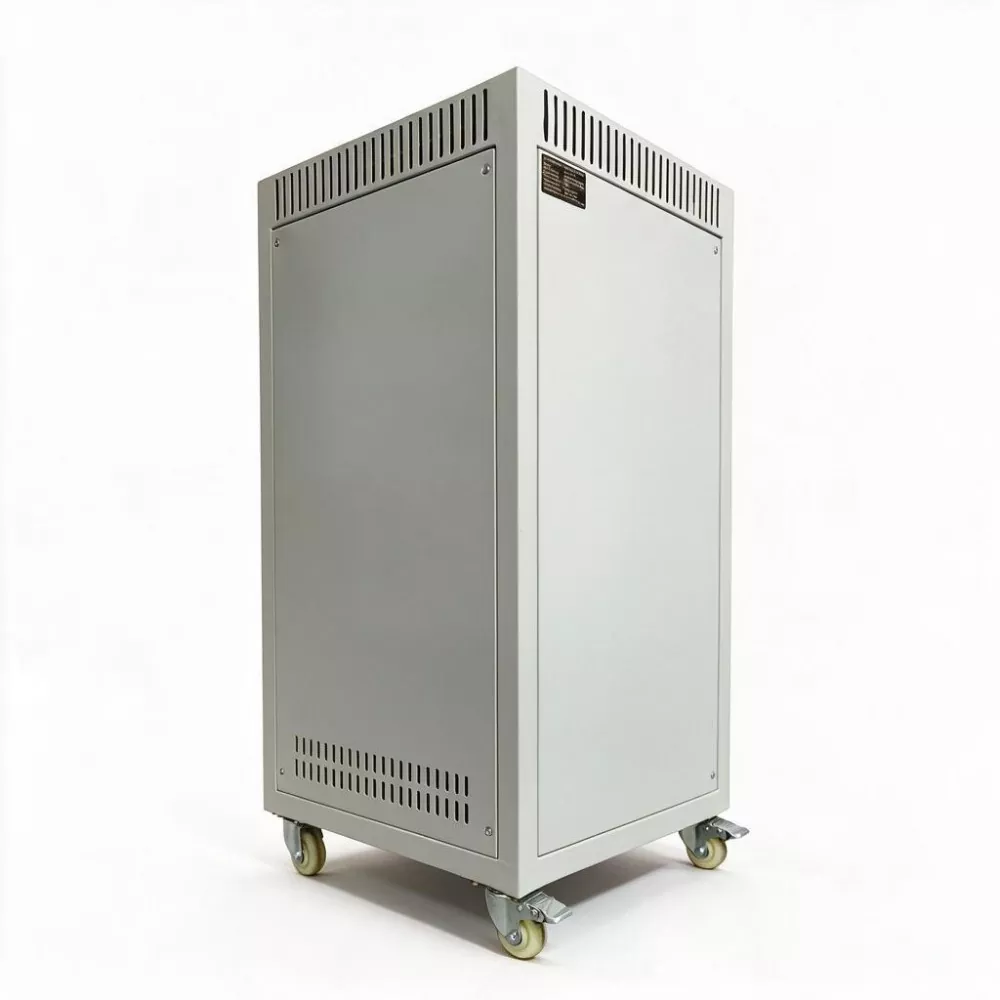

SBWZ-100KVA menggunakan penyejukan udara paksa kawalan suhu pintar, dengan lubang udara masuk dan keluar terletak di bahagian hadapan dan belakang kabinet. Adalah disyorkan bahawa suhu ambien ruang pemasangan dikawal antara -5 ℃ dan 40 ℃, dengan kelembapan relatif kurang daripada 90%. Untuk peralatan yang dipasang di pusat data atau bilik komunikasi, persekitaran penyaman udara bilik memenuhi keperluan sepenuhnya; untuk peralatan yang dipasang di bilik pengagihan kuasa biasa, memastikan pengudaraan yang baik adalah mencukupi.
