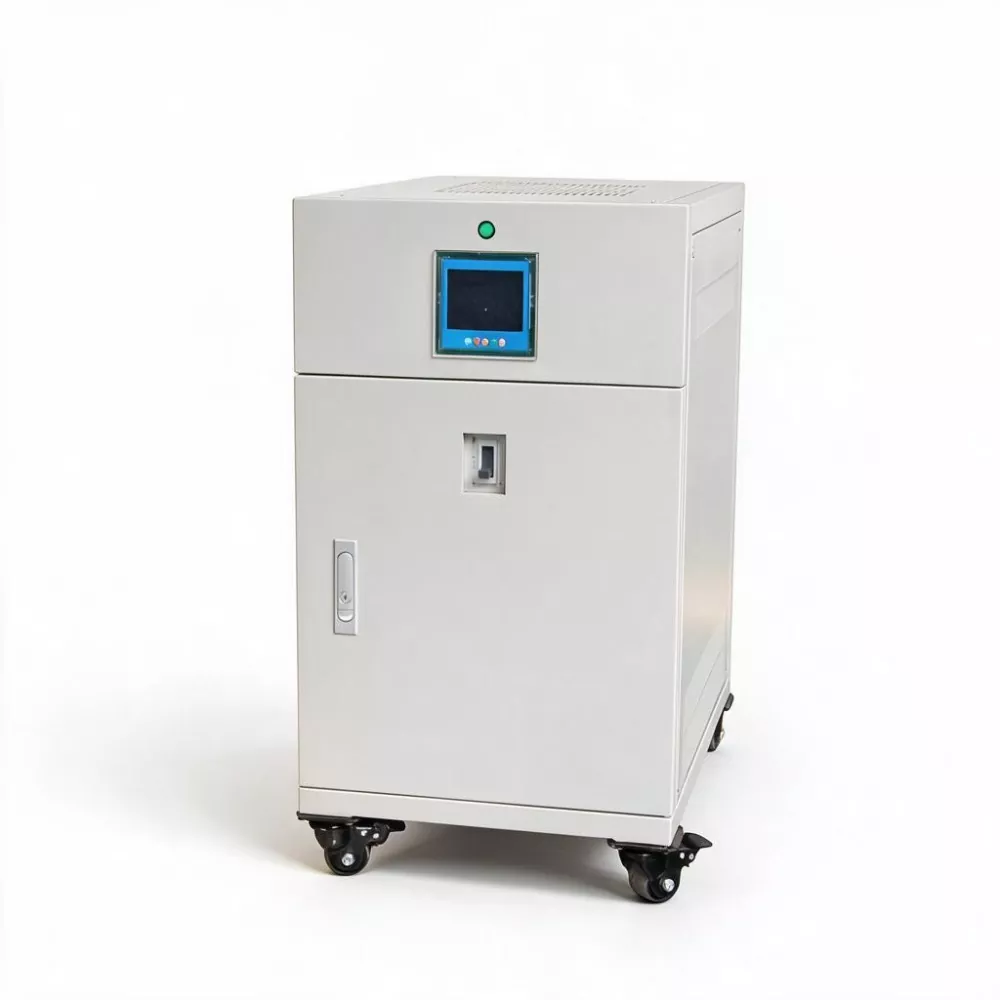

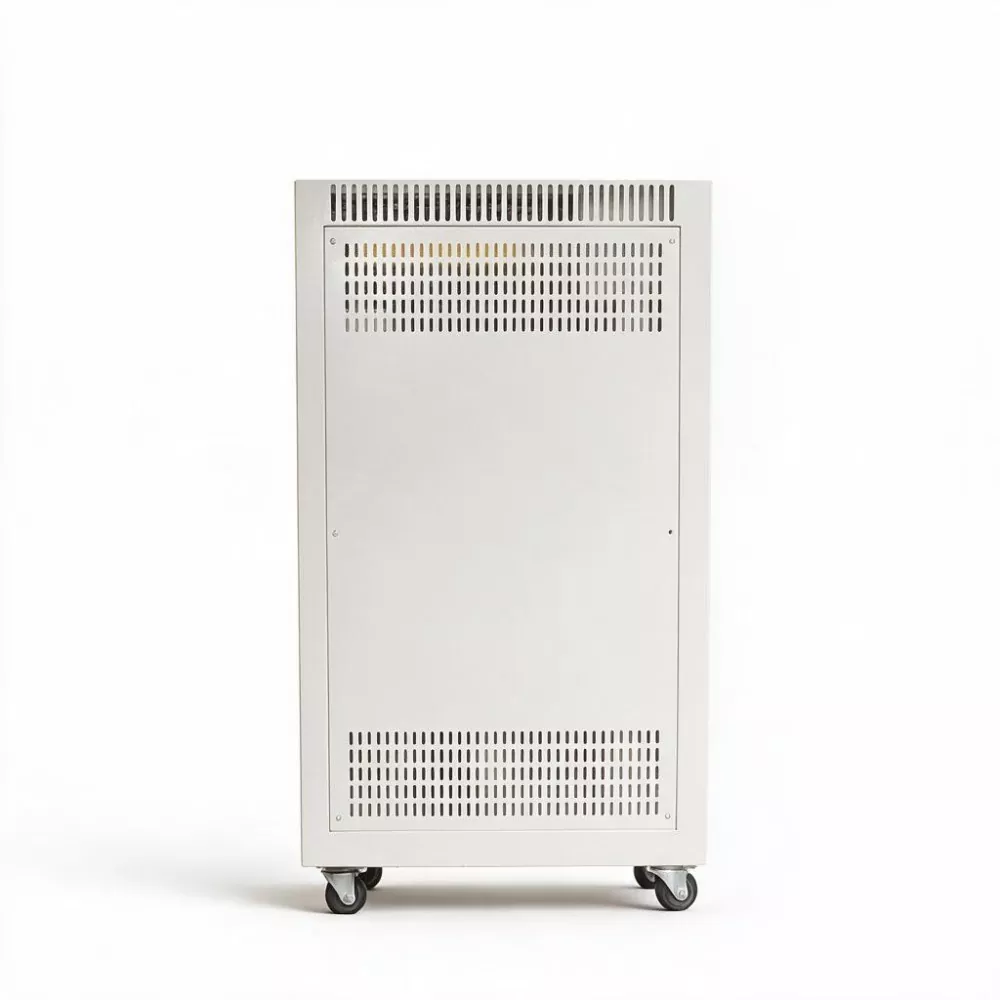

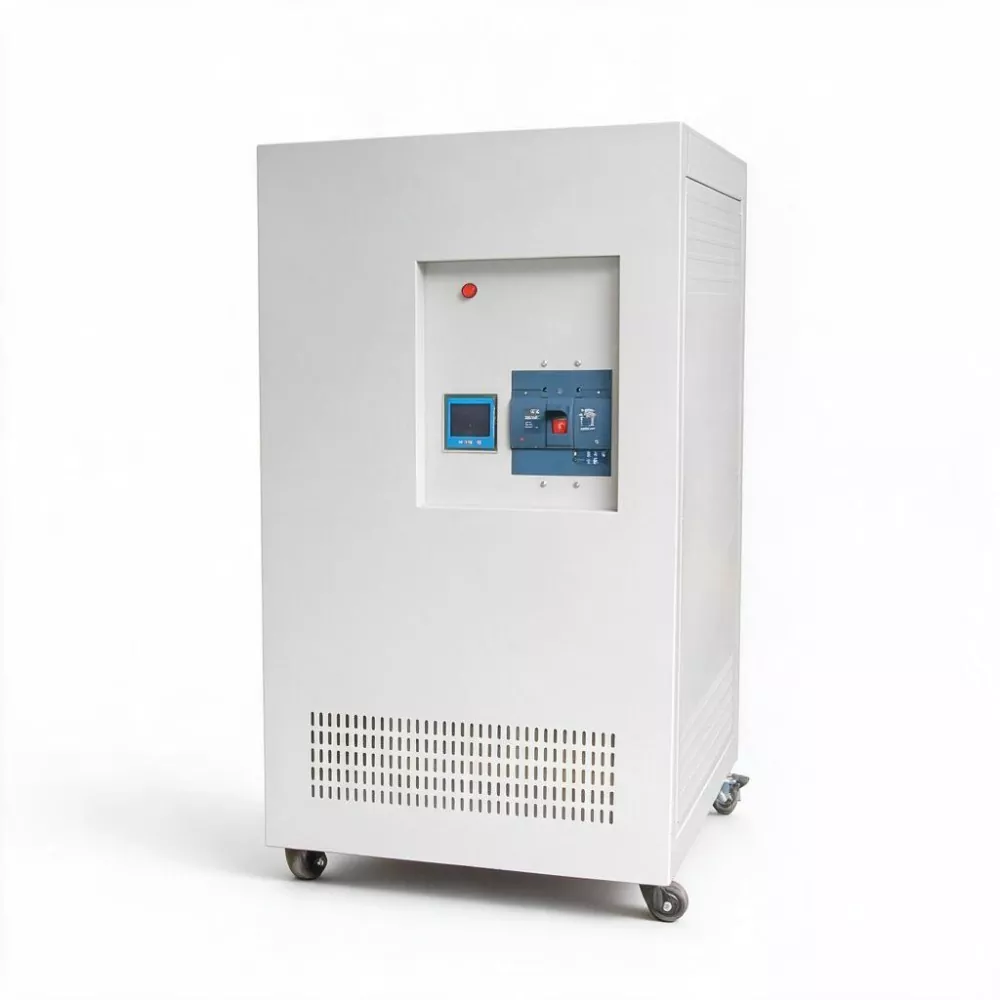

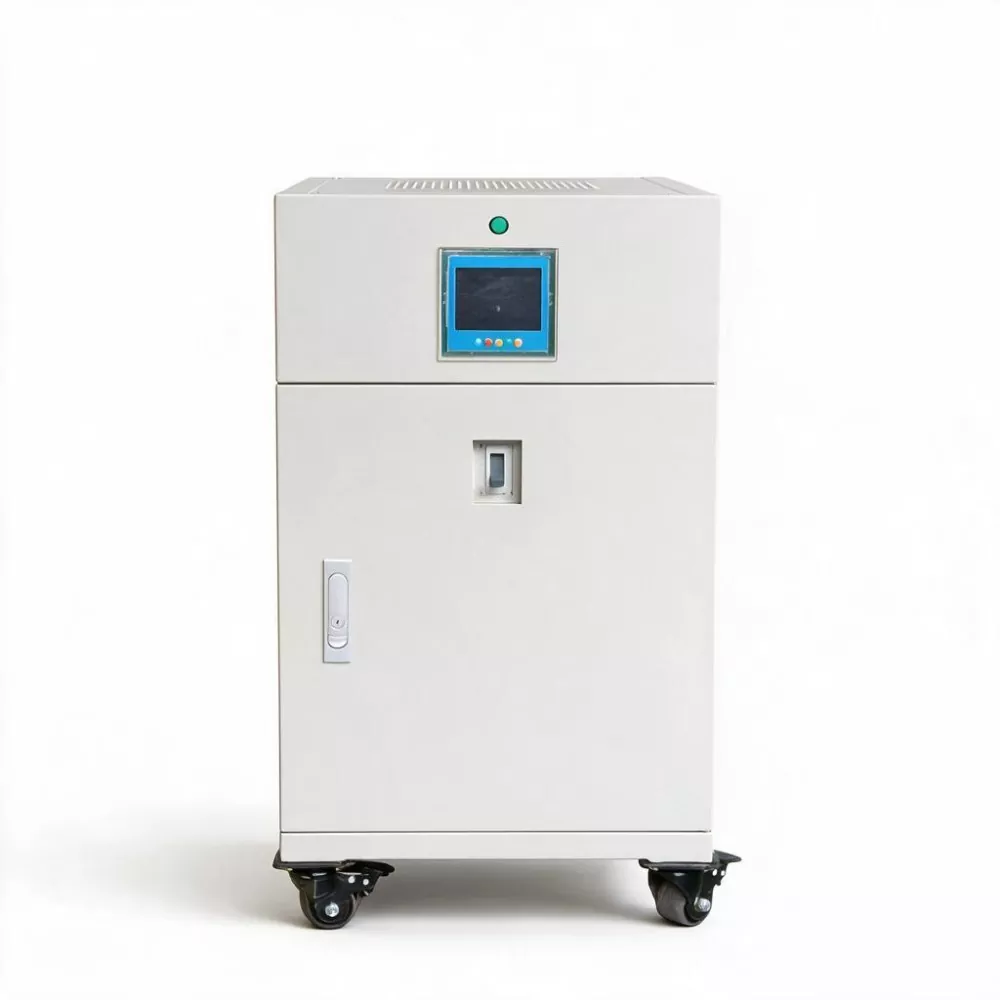

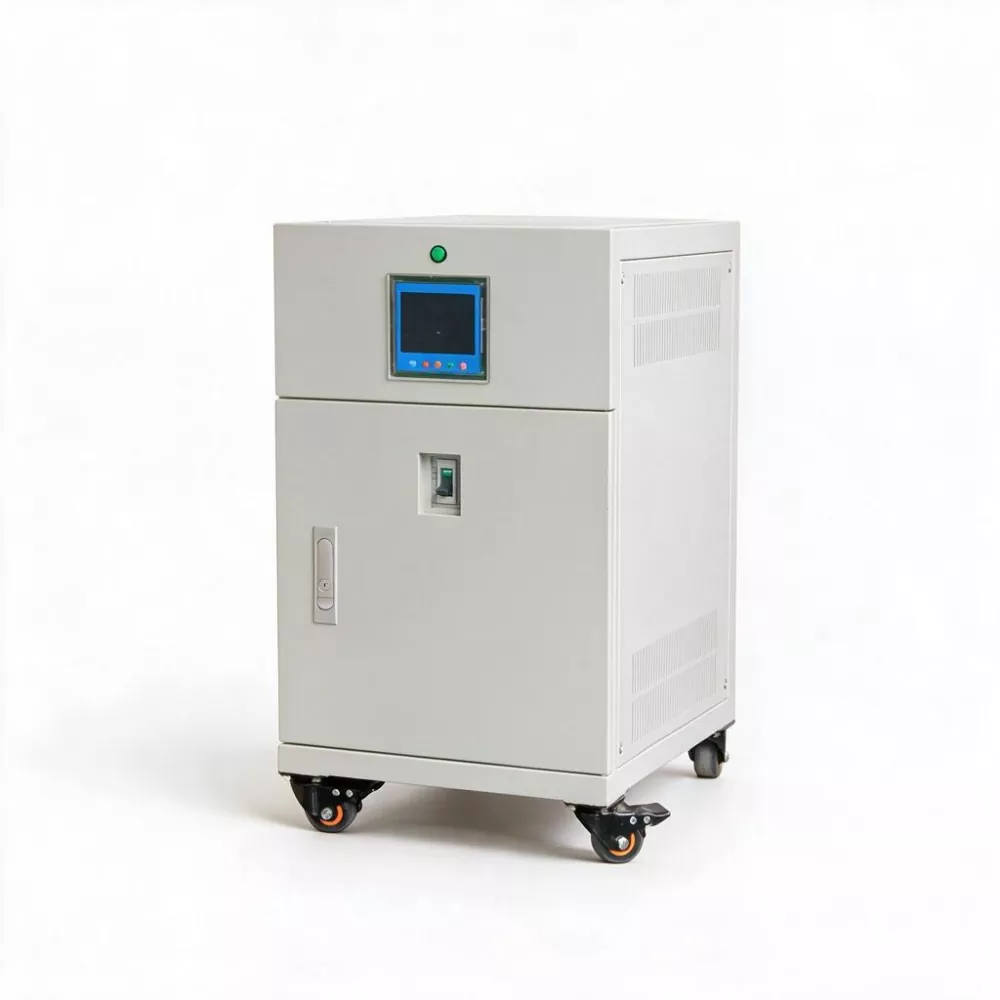

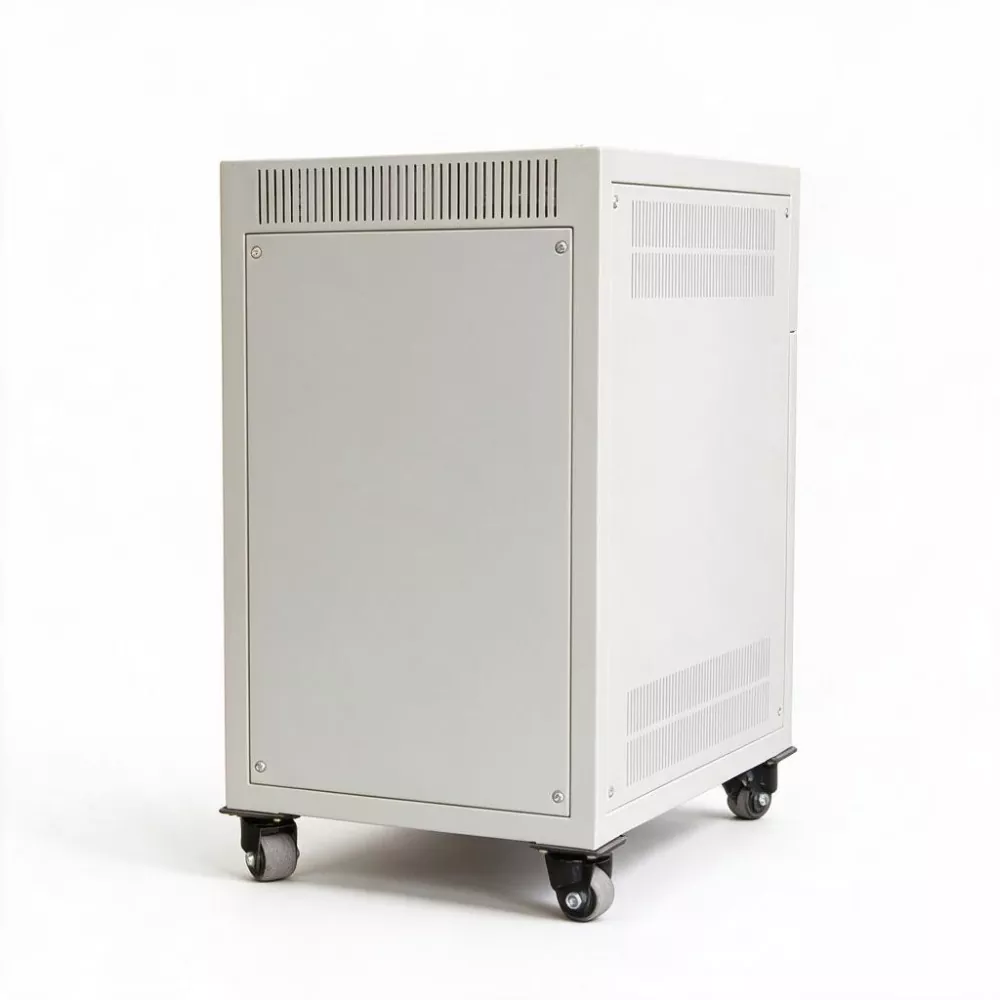

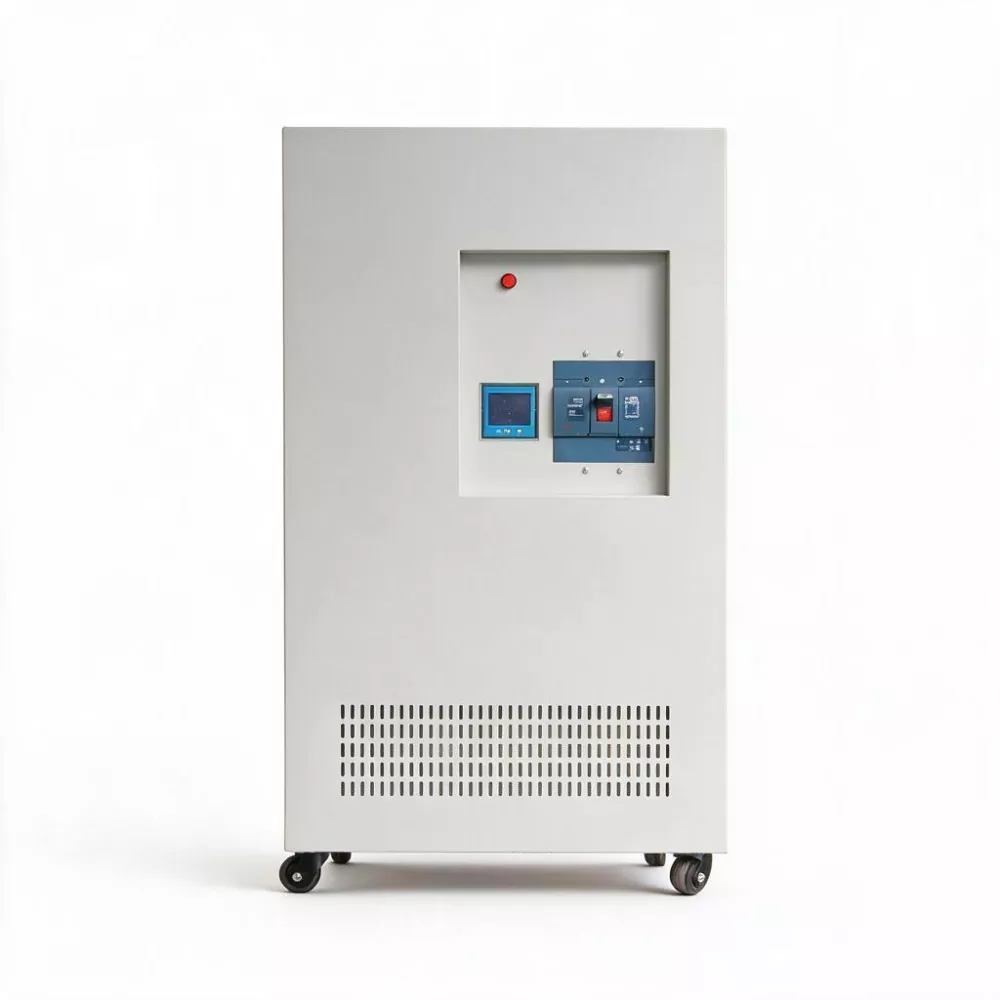

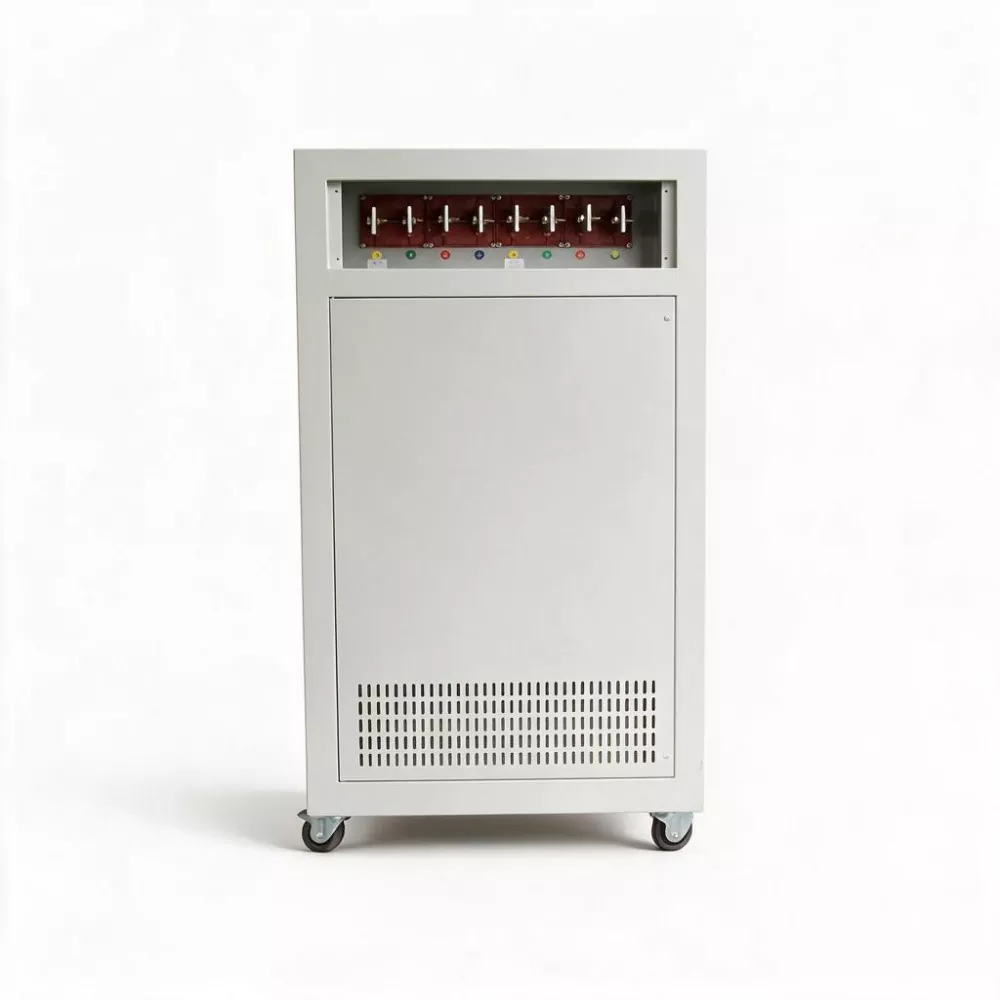

3 Fasa 50kVA SCR Statik AVR

AVR Statik SCR 3 Fasa 50KVA menggunakan cip pengkomputeran DSP berkelajuan tinggi sebagai teras kawalan untuk memantau perubahan voltan input tiga fasa dalam masa nyata. Apabila voltan grid turun naik, sistem DSP mengira voltan pampasan yang diperlukan dalam milisaat dan melakukan pampasan pensuisan pantas tanpa sentuhan melalui modul SCR (thyristor), dengan itu mencapai kestabilan voltan serta-merta bagi output. Keseluruhan proses tidak memerlukan sebarang bahagian bergerak mekanikal, menghapuskan sepenuhnya masalah kehausan berus karbon, penjanaan percikan, dan penggantian biasa.

Parameter Produk

Ciri-ciri Utama

1. Tiada kawalan sentuhan

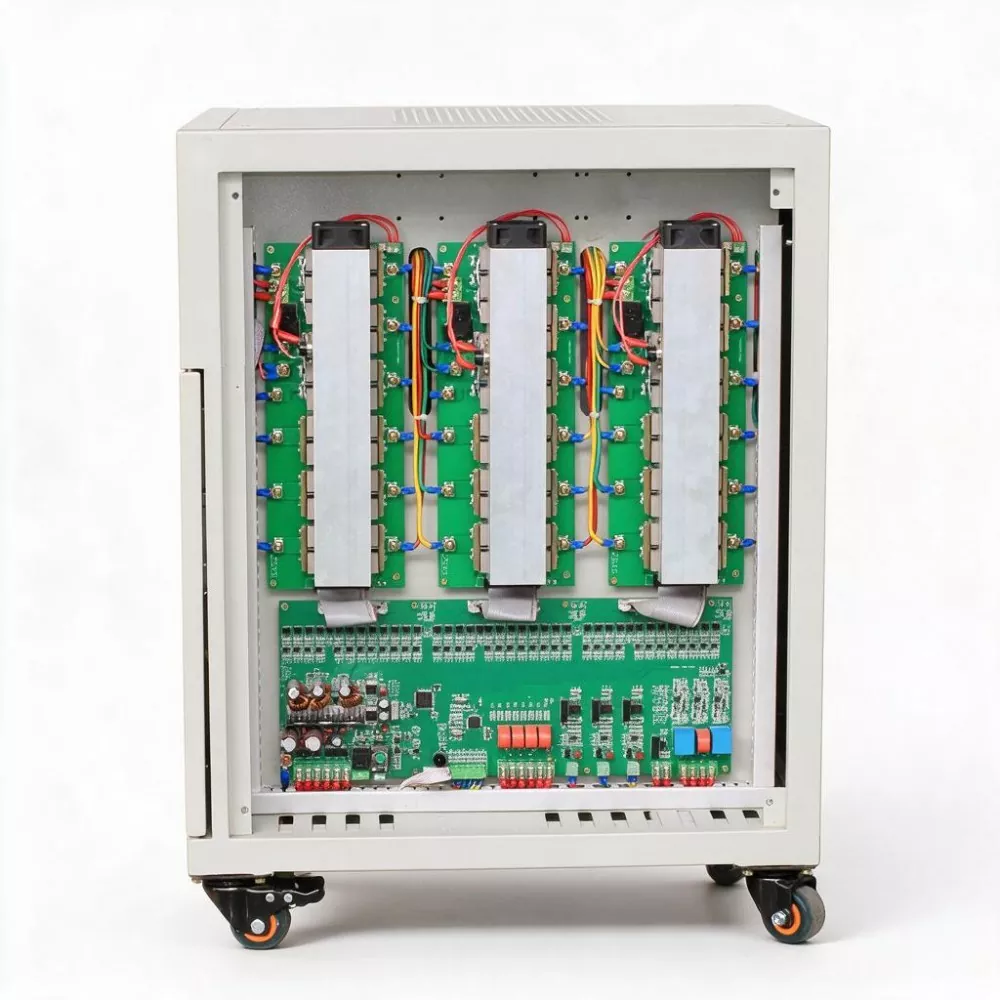

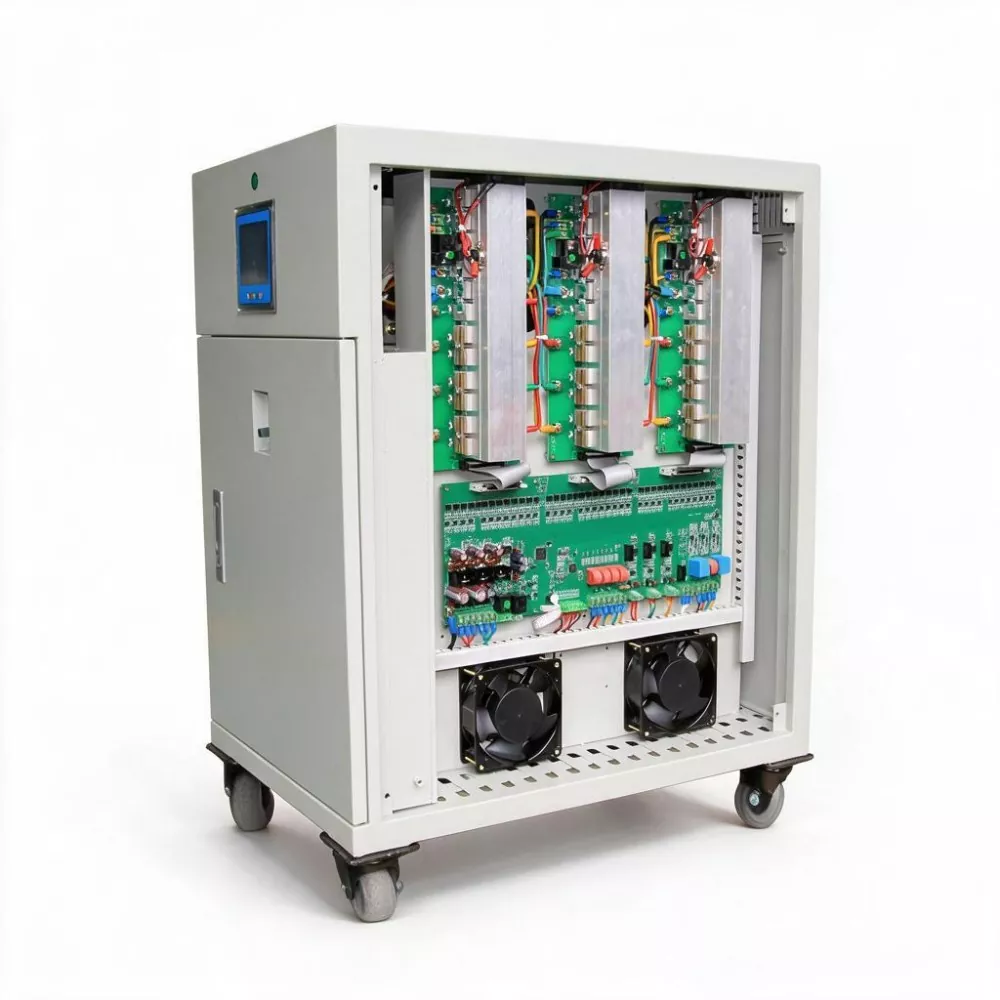

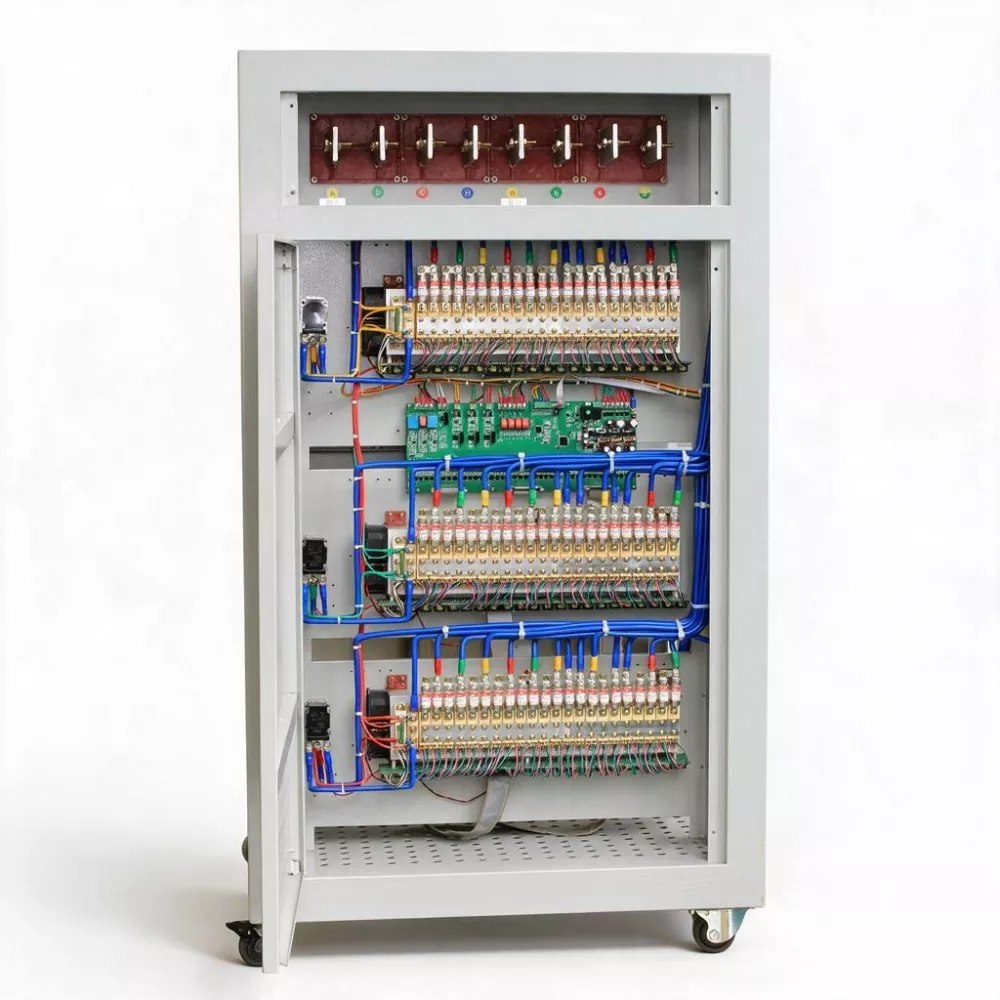

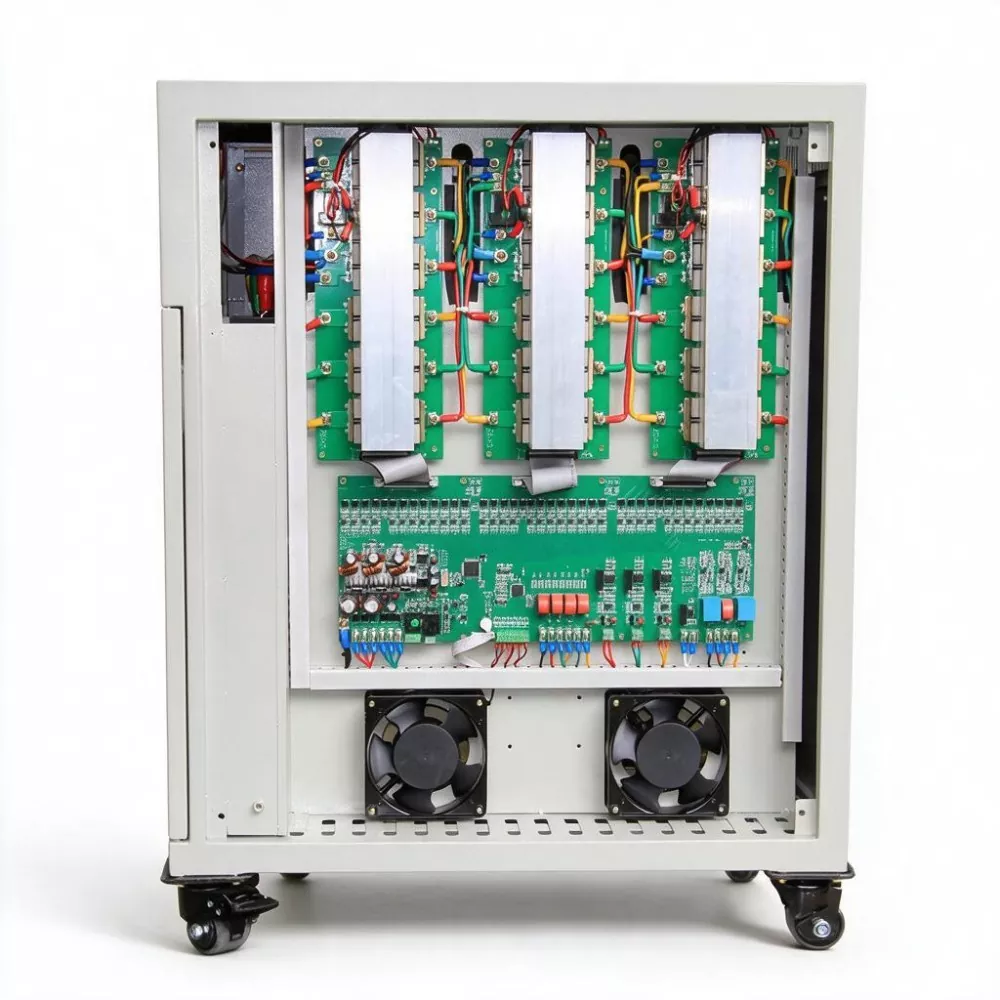

Modul SCR digunakan untuk mencapai pampasan pantas dan peraturan voltan. Keseluruhan mesin tidak mempunyai sebarang bahagian bergerak mekanikal (tiada berus karbon, tiada motor servo). Ini menghapuskan sepenuhnya titik kesakitan penyelenggaraan pengawal voltan tradisional seperti kehausan berus karbon, percikan api dan penggantian biasa, mencapai operasi tanpa penyelenggaraan yang sebenar dan mengurangkan kos operasi kitaran hayat penuh dengan ketara.

2. Kawalan digital DSP

Menggunakan cip pengukuran pengkomputeran DSP sebagai teras kawalan, digabungkan dengan teknologi pensampelan AC pantas dan teknologi pembetulan nilai yang berkesan, ia boleh memantau perubahan voltan grid dalam masa nyata. Kelajuan tindak balas boleh mencapai 10ms hingga 40ms (boleh laras), dan ia boleh melengkapkan peraturan dalam milisaat turun naik grid, memastikan kestabilan serta-merta voltan keluaran, terutamanya sesuai untuk peralatan dengan transien voltan sensitif.

3. Ketepatan penstabilan voltan tinggi

Ketepatan penstabilan voltan fasa ialah ±1%, dan ketepatan voltan talian ialah ±1.5%. Kadar herotan bentuk gelombang keluaran adalah kurang daripada 0.1%, tanpa menghasilkan harmonik tambahan, memberikan jaminan bekalan kuasa tulen dan stabil untuk instrumen ketepatan, peralatan perubatan dan sistem kawalan berangka.

4. kecekapan tinggi

Kecekapan AVR Statik SCR 3 Fasa 50KVA ialah ≥99%, jauh lebih tinggi daripada 96% pengawal selia voltan jenis servo tradisional. Kerugian diri adalah sangat rendah, dan operasi jangka panjang boleh mengurangkan kos penggunaan tenaga dengan ketara, memenuhi keperluan perusahaan untuk pemuliharaan tenaga dan pengurangan pelepasan dan pengeluaran hijau.

5. Teknologi pensuisan arus sifar

Menggunakan teknologi pensuisan arus sifar, modul SCR dihidupkan dan dimatikan pada titik arus sifar, dengan berkesan mengelakkan kejutan semasa dan lonjakan voltan semasa momen pensuisan, meningkatkan keselamatan dan kebolehpercayaan operasi peralatan.

6. Perlindungan boleh atur cara dan pemantauan pintar

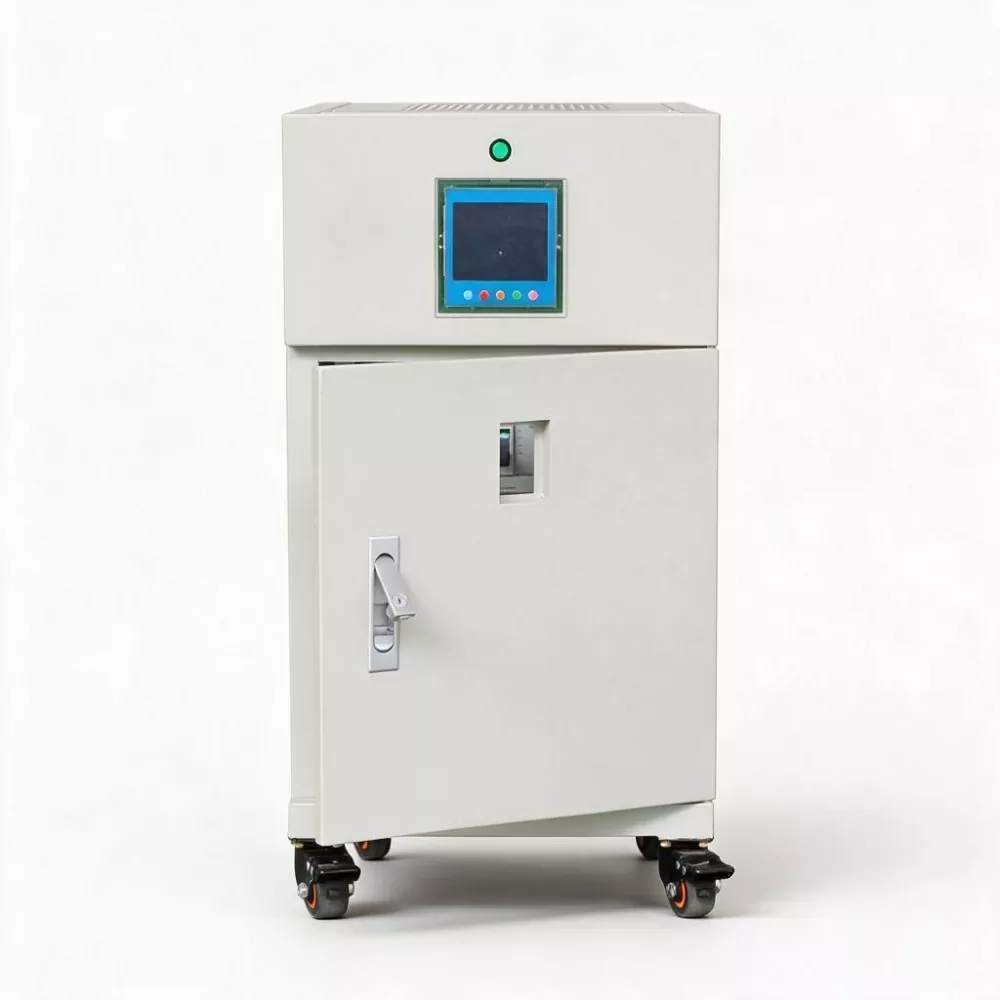

Pengguna boleh menetapkan lebihan voltan, undervoltage, ambang perlindungan arus lebih dan ketepatan penstabilan voltan melalui pengaturcaraan. Fungsi perlindungan berbilang terbina dalam seperti beban lampau, lebihan voltan, undervoltage, litar pintas, terlalu panas dan kehilangan fasa, serta fungsi pintasan automatik. Paparan LED digital menunjukkan voltan, arus dan kuasa tiga fasa dalam masa nyata, dan status operasi jelas sekali imbas.

7. Penebat kelas E, kekuatan voltan tahan tinggi

Gred penebat mencapai kelas E, dan kekuatan penebat boleh menahan AC 2500V/1min tanpa kilat atau kerosakan. Julat suhu operasi produk ialah -5 ℃ hingga 40 ℃, kelembapan relatif kurang daripada 90%, dan ia sesuai untuk pelbagai persekitaran tapak perindustrian.

Aplikasi Produk

1. Barisan pengeluaran automasi industri: Menyediakan bekalan kuasa voltan stabil berkelajuan tinggi untuk sistem kawalan PLC, pemacu servo, stesen kerja robot dan talian pemasangan automatik, menghalang penggera peralatan, penutupan dan gangguan pengeluaran yang disebabkan oleh transien voltan.

2. Peralatan pemprosesan mekanikal dan logam berskala besar: Sesuai untuk peralatan pemprosesan kuasa besar seperti alatan mesin besar, mesin pemotong laser, mesin pemotong plasma dan peralatan pengecapan, menyediakan bekalan kuasa voltan yang stabil untuk memastikan ketepatan pemprosesan dan keselamatan peralatan.

3. Kemudahan perubatan: Menyediakan bekalan kuasa stabil berketepatan tinggi, ketulenan tinggi untuk pusat pengimejan hospital (CT, MRI), peralatan bilik bedah dan instrumen ketepatan di makmal, memastikan kualiti diagnostik dan keselamatan pesakit.

4. Stesen pangkalan komunikasi dan pusat data: Digunakan untuk bekalan kuasa suis dan penghawa dingin ketepatan bahagian hadapan dalam stesen pangkalan komunikasi 5G dan pusat data kecil dan sederhana， memastikan peralatan komunikasi tidak ranap disebabkan turun naik voltan.

5. Lif dan peralatan bangunan： Menyediakan bekalan kuasa yang stabil untuk peralatan utama seperti sistem lif, penghawa dingin pusat, dan pam bomba di bangunan bertingkat, mengelakkan kegagalan peralatan dan bahaya keselamatan yang disebabkan oleh voltan yang tidak normal.

6. Institusi penyelidikan dan ujian： Menyediakan bekalan kuasa voltan stabil berketepatan tinggi untuk ruang ujian alam sekitar, instrumen pengukur ketepatan, dan peralatan ujian berkuasa tinggi di makmal universiti, pusat pemeriksaan kualiti, dan institut penyelidikan, memastikan ketepatan dan kebolehulangan data eksperimen.

Apakah perbezaan dan kelebihan berbanding pengawal selia voltan jenis motor servo tradisional?

Dengan peningkatan berterusan automasi industri moden dan tahap pembuatan ketepatan, semakin banyak peralatan elektrik mempunyai keperluan yang lebih tinggi untuk kualiti bekalan kuasa, bukan sahaja memerlukan voltan yang stabil, tetapi juga dapat bertindak balas serta-merta kepada turun naik voltan untuk mengelakkan gangguan program PLC, penggera pemacu servo, dan sisihan pengukuran instrumen ketepatan. Walaupun pengawal selia voltan jenis motor servo tradisional mempunyai prestasi yang boleh dipercayai, kaedah pelarasan berus karbon mekanikal mereka menentukan bahawa kelajuan tindak balas mempunyai had fizikal (biasanya dalam beberapa saat), yang sukar untuk memenuhi keperluan beban mewah yang sensitif kepada transien voltan.

AVR Statik SCR 3 Fasa 50KVA mempunyai ketepatan peraturan voltan ±1%, jauh lebih tinggi daripada ±3% pengawal selia voltan jenis servo tradisional. Kelajuan tindak balasnya boleh mencapai sehingga 10ms, melengkapkan tindakan pelarasan dalam kitaran pertama turun naik voltan grid, memastikan peralatan sensitif di bahagian belakang hampir tidak merasakan perubahan voltan.

Dari segi kecekapan, kecekapan produk ialah ≥99%, dan ia boleh menjimatkan perbelanjaan elektrik yang banyak untuk perusahaan dalam jangka masa panjang.

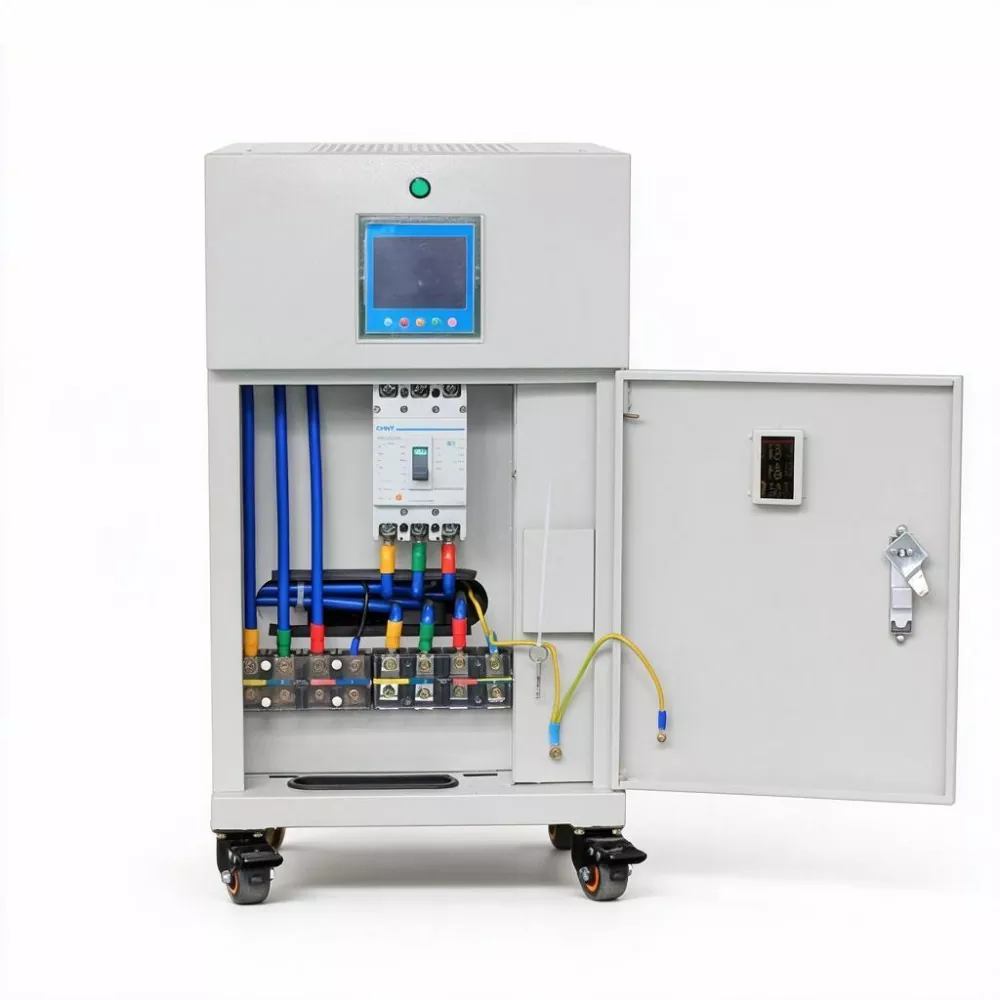

Dari segi kecerdasan， SBWZ-50KVA dilengkapi dengan fungsi tetapan boleh atur cara. Pengguna boleh menetapkan lebihan voltan, undervoltage, ambang perlindungan arus lebih, dan parameter ketepatan peraturan voltan mengikut keperluan sebenar di tapak. Paparan LED digital boleh memaparkan data operasi masa nyata seperti voltan fasa tiga fasa, arus fasa, dan kuasa. Produk ini menyokong sambungan lima wayar tiga fasa (L1, L2, L3, N, PE), dan serasi dengan grid dwi-frekuensi 50/60Hz.

Perkhidmatan Penyesuaian

KTAC menyediakan perkhidmatan OEM/ODM, termasuk warna rupa, kaedah pembungkusan, julat voltan input/output dan modul fungsi khas (seperti peranti penapis EMI, peranti perlindungan kilat, antara muka pemantauan RS232/RS485), dll. Sila hubungi kami untuk penyelesaian tersuai.

Soalan Lazim

1. Apakah perbezaan penting antara siri SBWZ dan penstabil voltan motor servo SBW tradisional?

Siri SBWZ menggunakan kawalan digital DSP dan teknologi suis tanpa sentuh SCR, dan keseluruhan mesin tidak mempunyai bahagian bergerak mekanikal (tiada berus karbon, tiada motor servo). Walaupun siri SBW tradisional bergantung pada motor servo untuk memacu berus karbon untuk menggelongsor pada gegelung pengubah untuk mengawal voltan, ia mempunyai masalah haus mekanikal dan kelajuan tindak balas yang perlahan. Kelajuan tindak balas SBWZ boleh mencapai 10ms hingga 40ms, iaitu berpuluh-puluh kali lebih pantas daripada siri SBW (peringkat kedua); ketepatan penstabilan voltan ±1% juga jauh lebih baik daripada siri SBW' ±3%.

2. Apakah maksud "tanpa sentuh"? Apakah kelebihannya?

"Tanpa sentuh" ​​bermaksud semasa proses pengawalan voltan penstabil voltan, tiada komponen sentuhan mekanikal (seperti sentuhan gelongsor antara berus karbon dan gegelung). Pampasan voltan dilengkapkan melalui modul thyristor SCR dalam cara pensuisan elektronik. Kelebihannya termasuk: tiada haus mekanikal, tiada penyelenggaraan, tiada percikan api, kelajuan tindak balas yang cepat, jangka hayat yang panjang, kebolehpercayaan yang tinggi, dan kesesuaian untuk operasi berterusan jangka panjang.

3. Apakah yang dimaksudkan dengan kelajuan tindak balas 10ms hingga 40ms dalam aplikasi praktikal?

Ini bermakna apabila voltan grid turun naik, SBWZ-50KVA boleh melengkapkan proses pengesanan, pengiraan dan pampasan dalam satu kitaran grid (20ms). Untuk peranti sensitif di hujung belakang (seperti PLC, pemacu servo, instrumen ketepatan), hampir tiada perubahan voltan, dan peralatan boleh beroperasi secara berterusan tanpa penggera atau penutupan disebabkan oleh transien voltan.

4. Bagaimanakah kecekapan 3 Fasa 50KVA SCR Statik AVR ≥ 99% dicapai?

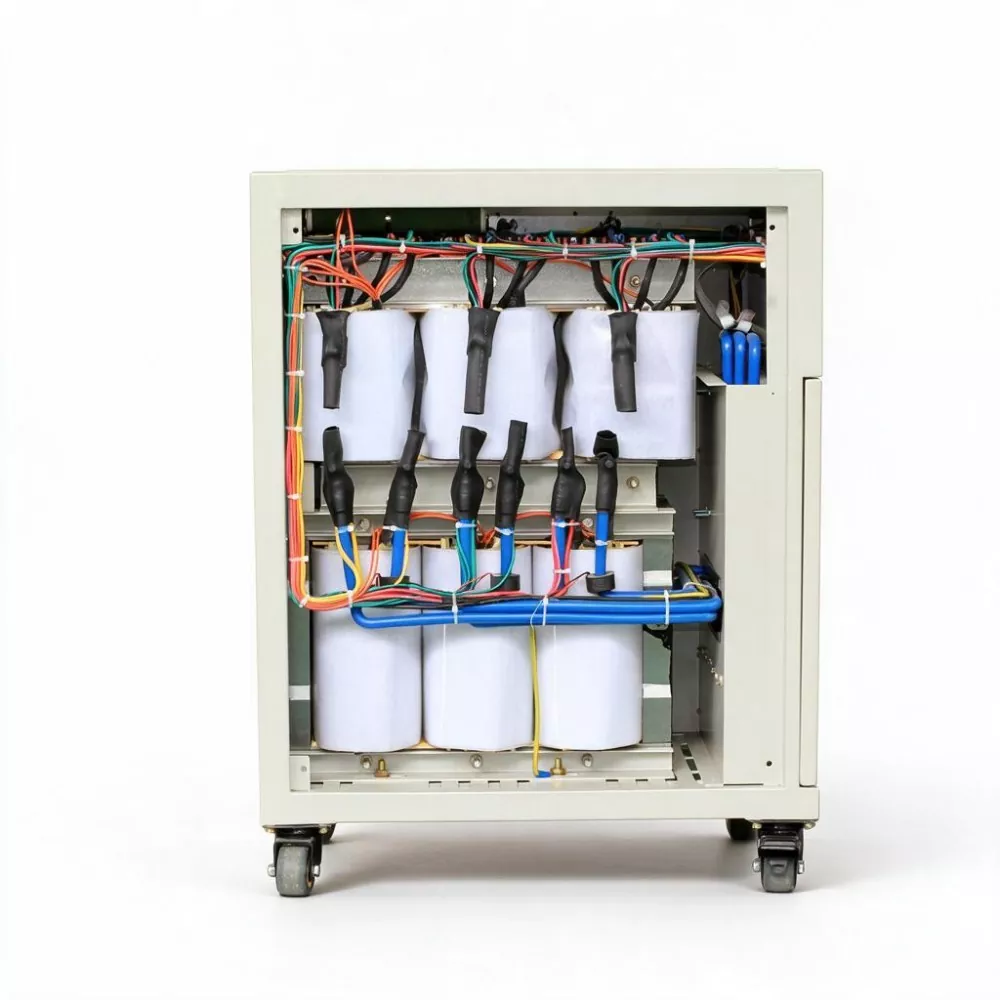

Siri SBWZ mengguna pakai skema reka bentuk yang menggabungkan teknologi suis tanpa sentuh SCR dan pengubah pengasingan yang cekap. Penurunan voltan pengaliran modul SCR adalah sangat rendah, dan kehilangan pengaliran adalah lebih kurang daripada kehilangan rintangan sentuhan berus karbon tradisional; pada masa yang sama, algoritma kawalan DSP mengoptimumkan strategi pampasan, membolehkan pengubah sentiasa beroperasi dalam julat yang cekap. Kecekapan komprehensif boleh mencapai lebih 99%, jauh lebih cekap tenaga daripada penstabil voltan jenis servo tradisional (kira-kira 96%).

5. Apakah parameter yang boleh ditetapkan oleh fungsi tetapan boleh atur cara?

Pengguna boleh menetapkan ambang perlindungan voltan lampau, ambang perlindungan voltan terkurang, ambang perlindungan arus lebih, dan ketepatan penstabilan voltan dan parameter utama lain melalui panel peranti atau antara muka komunikasi. Ini membolehkan SBWZ-50KVA menyesuaikan diri secara fleksibel kepada persekitaran grid dan keperluan beban yang berbeza, dan melengkapkan padanan parameter dengan cepat di tapak pembinaan tanpa pratetap kilang.

6. Apakah protokol komunikasi dan kaedah pemantauan yang disokong oleh peralatan?

Konfigurasi standard menyokong antara muka komunikasi RS485, dan protokol Modbus-RTU boleh dikembangkan. Peralatan tersebut boleh disambungkan ke sistem DCS kilang, sistem SCADA atau platform pengurusan tenaga (EMS) untuk mencapai pemantauan masa nyata jarak jauh bagi status voltan, arus, kuasa dan penggera, menyokong operasi tanpa pemandu dan penyelenggaraan ramalan.
